Produktnummer:
10140938
Herstellernummer:
K0801.003040
Hersteller:
Kipp

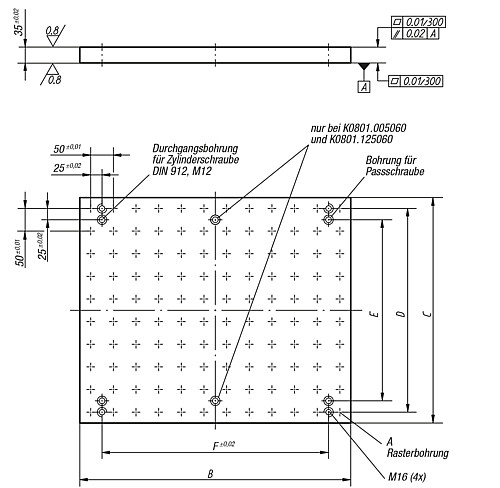

Kipp K0801.003040 RASTERPLATTE, 398X298X35
A Gewinde:
–
A Passbohrung:
–
Anzahl der Rasterbohrungen:
–
B:
398
C:
298
D:
250
E:
200
F:
300
Gewicht ca. kg:
31
Produktanfrage
K0801 Rasterplatten
Beschreibung
Werkstoff:
Grauguss GJL 250.
Ausführung:
Aufspannflächen geschliffen.
Bestellbeispiel:
K0800.003040
Hinweis:
Rasterabstand 50 ±0,01 mm. Schutzstopfen für Rasterbohrungen und Ringschrauben für den Transport werden mitgeliefert.

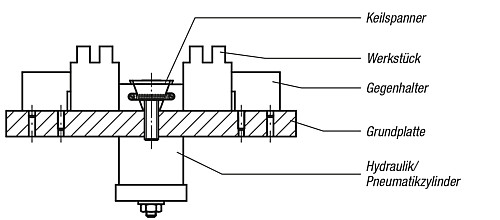

Die Rasterplatten werden zusammen mit den Aufspannwinkeln K0807 verwendet (Abbildung 1). Die Positionierung der Rasterplatten erfolgt mittels Passschrauben K0815.1..., die in die Befestigungsbohrungen eingesetzt werden. Die Zylinderschrauben DIN 912 dienen nur zur weiteren Befestigung. Die Abbildung 2 zeigt eine weitere Anwendungsvariante. Die Aufspannwinkel doppelseitig K0804 sind maßlich auf die Rasterplatten abgestimmt.
Grauguss GJL 250.
Ausführung:
Aufspannflächen geschliffen.
Bestellbeispiel:
K0800.003040
Hinweis:
Rasterabstand 50 ±0,01 mm. Schutzstopfen für Rasterbohrungen und Ringschrauben für den Transport werden mitgeliefert.
Die Rasterplatten werden zusammen mit den Aufspannwinkeln K0807 verwendet (Abbildung 1). Die Positionierung der Rasterplatten erfolgt mittels Passschrauben K0815.1..., die in die Befestigungsbohrungen eingesetzt werden. Die Zylinderschrauben DIN 912 dienen nur zur weiteren Befestigung. Die Abbildung 2 zeigt eine weitere Anwendungsvariante. Die Aufspannwinkel doppelseitig K0804 sind maßlich auf die Rasterplatten abgestimmt.
Eigenschaften
| A Gewinde: | – |
|---|---|
| A Passbohrung: | – |
| Anzahl der Rasterbohrungen: | – |
| B: | 398 |
| C: | 298 |
| D: | 250 |
| E: | 200 |
| F: | 300 |
| Gewicht ca. kg: | 31 |
Dokumente
1
| Variante | A Gewinde | A Passbohrung | Anzahl der Rasterbohrungen | B | C | D | E | F | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10140938 (K0801.003040) |
– | – | – | 398 | 298 | 250 | 200 | 300 | 31 | Auf Anfrage |
|
10140939 (K0801.004050) |
– | – | – | 498 | 398 | 350 | 300 | 400 | 51 | Auf Anfrage |
|
10140940 (K0801.005060) |
– | – | – | 598 | 498 | 450 | 400 | 500 | 77 | Auf Anfrage |
|
10140941 (K0801.123040) |
M12 | 12 F7 | 48 | 398 | 298 | 250 | 200 | 300 | 29 | Auf Anfrage |
|
10140942 (K0801.124050) |
M12 | 12 F7 | 80 | 498 | 398 | 350 | 300 | 400 | 48 | Auf Anfrage |
|
10140943 (K0801.125060) |
M12 | 12 F7 | 120 | 598 | 498 | 450 | 400 | 500 | 73 | Auf Anfrage |
