Produktnummer:
10140968
Herstellernummer:
K0803.0040151
Hersteller:
Kipp

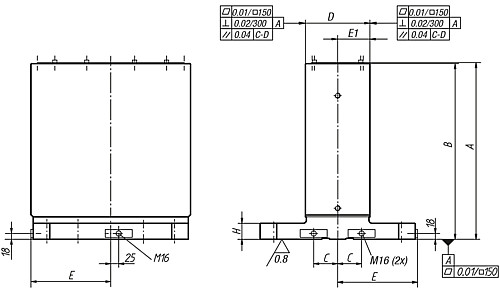

Kipp K0803.0040151 AUFSPANNWINKEL DOPPELSEITIG, A=553, D=151, E=200
A:
553
Ausführung:
ohne Rasterbohrungen
B:
550
C:
55
D:
151±0,2
E:
200
E1:
75,5±0,2
G:
20
Gewicht ca. kg:
202
H:
50
| Anzahl | Preis* |
|---|---|
| Bis 9 |
2.380,00 €
|
| Bis 24 |
2.261,00 €
|
| Bis 49 |
2.142,00 €
|
| Ab 50 |
2.023,00 €
|
Produktnummer:
10140968
K0803_OR Aufspannwinkel doppelseitig ohne Rasterbohrungen
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit 0,5 mm Aufmaß vorgearbeitet.
Hinweis:
Die Aufspannwinkel doppelseitig sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel doppelseitig mit Spänen füllen.
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit 0,5 mm Aufmaß vorgearbeitet.
Hinweis:
Die Aufspannwinkel doppelseitig sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel doppelseitig mit Spänen füllen.
Eigenschaften
| A: | 553 |
|---|---|
| Ausführung: | ohne Rasterbohrungen |
| B: | 550 |
| C: | 55 |
| D: | 151±0,2 |
| E: | 200 |
| E1: | 75,5±0,2 |
| G: | 20 |
| Gewicht ca. kg: | 202 |
| H: | 50 |
Dokumente
1
| Variante | H | G | E | A | B | C | D | E1 | Gewicht ca. kg | Ausführung | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10140968 (K0803.0040151) |
50 | 20 | 200 | 553 | 550 | 55 | 151±0,2 | 75,5±0,2 | 202 | ohne Rasterbohrungen | ab 2.380,00 € |
|
10140970 (K0803.0050201) |
50 | 20 | 250 | 653 | 650 | 75 | 201±0,2 | 101,5±0,2 | 293 | ohne Rasterbohrungen | ab 4.181,00 € |
|
10140972 (K0803.0063251) |
55 | 25 | 315 | 803 | 800 | 100 | 251±0,2 | 125,5±0,2 | 537 | ohne Rasterbohrungen | ab 4.679,00 € |
|
10140973 (K0803.008030) |
60 | 25 | 400 | 803 | 800 | 135 | 301±0,2 | 150,5±0,2 | 726 | ohne Rasterbohrungen | ab 6.277,00 € |
|
10140969 (K0803.005020) |
50 | 20 | 250 | 553 | 550 | 75 | 201±0,2 | 101,5±0,2 | 257 | ohne Rasterbohrungen | Auf Anfrage |
|
10140971 (K0803.006325) |
55 | 25 | 315 | 703 | 700 | 100 | 251±0,2 | 125,5±0,2 | 471 | ohne Rasterbohrungen | Auf Anfrage |
