Kipp K0803.1240151 AUFSPANNWINKEL DOPPELSEITIG A=553, D=150, E=200
A:
553
A Gewinde:
M12
A Passbohrung:
12F7
Anzahl der Rasterbohrungen:
126
Ausführung:
mit Rasterbohrungen
B:
550
C:
55
D:
150±0,03
E:
200
E1:
75±0,03
G:
20
Gewicht ca. kg:
198
H:
50
Produktanfrage

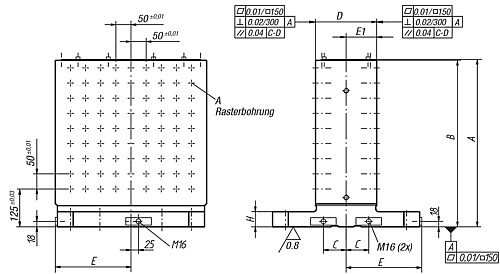

K0803_MR Aufspannwinkel doppelseitig mit Rasterbohrungen
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Rasterabstand 50 ±0,01 mm. Schutzstopfen für Rasterbohrungen und Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel doppelseitig mit Spänen füllen. Werkstücke können mit Hilfe von Vorrichtungselementen oder direkt auf beiden Aufspannflächen gespannt werden. Kennnummern für die Aufspannflächen verhindern beim Einrichten verschiedener Werkstücke das Spannen auf der falschen Winkelseite. Die Aufspannwinkel doppelseitig sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Weitere Abmessungen auf Anfrage.
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Rasterabstand 50 ±0,01 mm. Schutzstopfen für Rasterbohrungen und Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel doppelseitig mit Spänen füllen. Werkstücke können mit Hilfe von Vorrichtungselementen oder direkt auf beiden Aufspannflächen gespannt werden. Kennnummern für die Aufspannflächen verhindern beim Einrichten verschiedener Werkstücke das Spannen auf der falschen Winkelseite. Die Aufspannwinkel doppelseitig sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Weitere Abmessungen auf Anfrage.
Eigenschaften
| A: | 553 |
|---|---|
| A Gewinde: | M12 |
| A Passbohrung: | 12F7 |
| Anzahl der Rasterbohrungen: | 126 |
| Ausführung: | mit Rasterbohrungen |
| B: | 550 |
| C: | 55 |
| D: | 150±0,03 |
| E: | 200 |
| E1: | 75±0,03 |
| G: | 20 |
| Gewicht ca. kg: | 198 |
| H: | 50 |
Dokumente
1
| Variante | H | G | E | A | B | C | A Gewinde | Ausführung | A Passbohrung | D | E1 | Anzahl der Rasterbohrungen | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10140962 (K0803.1240151) |
50 | 20 | 200 | 553 | 550 | 55 | M12 | mit Rasterbohrungen | 12F7 | 150±0,03 | 75±0,03 | 126 | 198 | Auf Anfrage |
|
10140963 (K0803.1250201) |
50 | 20 | 250 | 653 | 650 | 75 | M12 | mit Rasterbohrungen | 12F7 | 200±0,03 | 100±0,03 | 198 | 287 | Auf Anfrage |
|
10140964 (K0803.126325) |
55 | 25 | 315 | 703 | 700 | 100 | M12 | mit Rasterbohrungen | 12F7 | 250±0,03 | 125±0,03 | 264 | 482 | Auf Anfrage |
|
10140965 (K0803.1650201) |
50 | 20 | 250 | 653 | 650 | 75 | M16 | mit Rasterbohrungen | 16F7 | 200±0,03 | 100±0,03 | 198 | 285 | Auf Anfrage |
|
10140966 (K0803.166325) |
55 | 25 | 315 | 703 | 700 | 100 | M16 | mit Rasterbohrungen | 16F7 | 250±0,03 | 125±0,03 | 264 | 478 | Auf Anfrage |
|
10140967 (K0803.168030) |
60 | 25 | 400 | 803 | 800 | 135 | M16 | mit Rasterbohrungen | 16F7 | 300±0,03 | 150±0,03 | 420 | 710 | Auf Anfrage |
