Produktnummer:
10140974
Herstellernummer:
K0804.123040
Hersteller:
Kipp

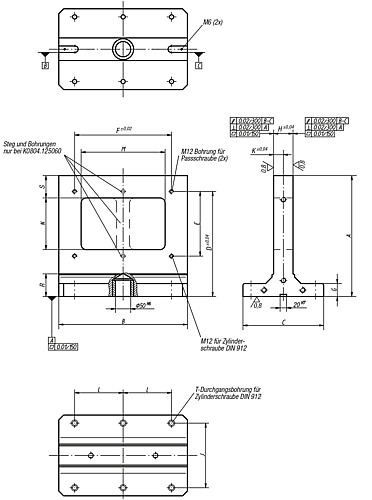

Kipp K0804.123040 AUFSPANNWINKEL DOPPELSEITIG,
A:
374
B:
398
C:
250
D:
325
E:
200
F:
300
G:
40
Gewicht ca. kg:
64
H:
60
J:
200
K:
30
L:
150
M:
260
N:
160
R:
70
S:
69
T:
M12
Produktanfrage
K0804 Aufspannwinkel doppelseitig
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
K0804.123040
Hinweis:

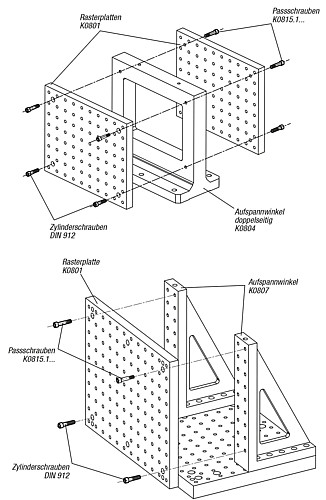

An die Aufspannwinkel doppelseitig können beidseitig Rasterplatten K0801 positioniert und befestigt werden. Dadurch ist ein rationelles Austauschen von Spannvorrichtungen möglich. Das Positionieren der Aufspannwinkel doppelseitig erfolgt mit Hilfe von Zentrierbolzen K0856 und Nutenführungssteine.
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Bestellbeispiel:
K0804.123040
Hinweis:
An die Aufspannwinkel doppelseitig können beidseitig Rasterplatten K0801 positioniert und befestigt werden. Dadurch ist ein rationelles Austauschen von Spannvorrichtungen möglich. Das Positionieren der Aufspannwinkel doppelseitig erfolgt mit Hilfe von Zentrierbolzen K0856 und Nutenführungssteine.
Eigenschaften
| A: | 374 |
|---|---|
| B: | 398 |
| C: | 250 |
| D: | 325 |
| E: | 200 |
| F: | 300 |
| G: | 40 |
| Gewicht ca. kg: | 64 |
| H: | 60 |
| J: | 200 |
| K: | 30 |
| L: | 150 |
| M: | 260 |
| N: | 160 |
| R: | 70 |
| S: | 69 |
| T: | M12 |
Dokumente
1
| Variante | A | B | C | D | E | F | G | Gewicht ca. kg | H | J | K | L | M | N | R | S | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10140975 (K0804.124050) |
474 | 498 | 250 | 425 | 300 | 400 | 40 | 100 | 70 | 200 | 35 | 200 | 360 | 260 | 70 | 69 | M12 | ab 1.851,00 € |
|
10140976 (K0804.125060) |
574 | 598 | 300 | 525 | 400 | 500 | 50 | 153 | 70 | 200 | 35 | 200 | 458 | 360 | 75 | 70 | M16 | ab 2.465,00 € |
|
10140974 (K0804.123040) |
374 | 398 | 250 | 325 | 200 | 300 | 40 | 64 | 60 | 200 | 30 | 150 | 260 | 160 | 70 | 69 | M12 | Auf Anfrage |
