Kipp K0805.0040251 AUFSPANNWÜRFEL, - KIPP K0805-OR Aufspannwuerfel ohne Rasterbohrungen

Produktnummer: 10140986

Herstellernummer: K0805.0040251

Hersteller: Kipp

Kipp K0805.0040251 AUFSPANNWÜRFEL,

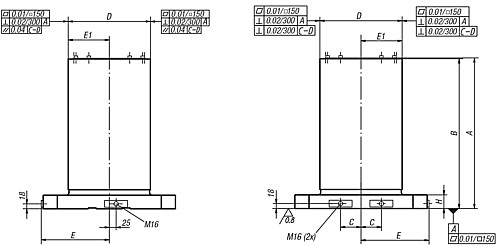

A: 553 Ausführung: ohne Rasterbohrungen B: 550 C: 55 D: 251 ±0,2 E: 251 E1: 125,5 ±0,2 G: 20 Gewicht ca. kg: 176 H: 50

Anzahl	Preis*
Bis 9	3.031,00 €
Bis 24	2.879,45 €
Bis 49	2.727,90 €
Ab 50	2.576,35 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. kg

Stück

VPE: 1 Stück

Produktnummer: 10140986

K0805_OR Aufspannwürfel ohne Rasterbohrungen

Werkstoff:
Meehanite-Guss GJL 300.

Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit
0,5 mm Aufmaß vorgearbeitet.

Hinweis:
Die Aufspannwürfel sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.

A:	553
Ausführung:	ohne Rasterbohrungen
B:	550
C:	55
D:	251 ±0,2
E:	251
E1:	125,5 ±0,2
G:	20
Gewicht ca. kg:	176
H:	50

Datenblatt

Variante	A	Ausführung	B	C	D	E	E1	G	Gewicht ca. kg	H	Preis

10140987 (K0805.0050301)	653	ohne Rasterbohrungen	650	75	301 ±0,2	250	150,5 ±0,2	20	268	50	ab 2.394,00 €
10140986 (K0805.0040251)	553	ohne Rasterbohrungen	550	55	251 ±0,2	251	125,5 ±0,2	20	176	50	ab 3.031,00 €
10140983 (K0805.005030)	553	ohne Rasterbohrungen	550	75	301 ±0,2	250	150,5 ±0,2	20	237	50	ab 3.687,00 €
10140984 (K0805.006335)	703	ohne Rasterbohrungen	700	100	351 ±0,2	315	175,5 ±0,2	25	389	55	Auf Anfrage
10140985 (K0805.008050)	803	ohne Rasterbohrungen	800	135	501 ±0,2	400	250,5 ±0,2	25	744	60	Auf Anfrage
10140988 (K0805.0063351)	803	ohne Rasterbohrungen	800	100	351 ±0,2	315	175,5 ±0,2	25	425	55	Auf Anfrage
