Produktnummer:
10138812
Herstellernummer:
K0810.12112050
Hersteller:
Kipp
Kipp K0810.12112050 FIXIERBLOCK FORM M M12
A Gewinde:
M12
A Passbohrung:
12 F7
Anzahl der Montagebohrungen:
2
Anzahl der Rasterbohrungen:
7
B Ø für Passschraube:
12 F7
C:
22
Gewicht ca. kg:
2,39
| Anzahl | Preis* |
|---|---|
| Bis 9 |
428,00 €
|
| Bis 24 |
406,60 €
|
| Bis 49 |
385,20 €
|
| Ab 50 |
363,80 €
|
Produktnummer:
10138812
K0810 Fixierblöcke Form M
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Auflageflächen geschliffen.
Bestellbeispiel:
K0810.12112050
Hinweis:

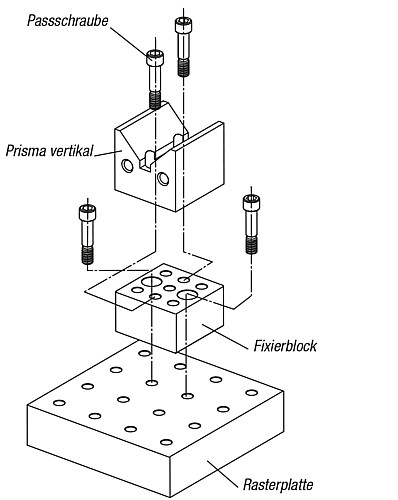

Fixierblöcke werden als Höhenelement für alle Systemelemente eingesetzt, die keine beweglichen Auflage- und Anlageflächen haben. Diese sind z.B. Stütz- und Anlagekörper K0816, Prismen vertical K0819.600. Außerdem bieten sie die Möglichkeit, Elemente innerhalb der Rasterung von 50 ±0,01 mm zu positionieren und zu befestigen (siehe Anwendungsbeispiel).
Vergütungsstahl.
Ausführung:
brüniert.
Auflageflächen geschliffen.
Bestellbeispiel:
K0810.12112050
Hinweis:
Fixierblöcke werden als Höhenelement für alle Systemelemente eingesetzt, die keine beweglichen Auflage- und Anlageflächen haben. Diese sind z.B. Stütz- und Anlagekörper K0816, Prismen vertical K0819.600. Außerdem bieten sie die Möglichkeit, Elemente innerhalb der Rasterung von 50 ±0,01 mm zu positionieren und zu befestigen (siehe Anwendungsbeispiel).

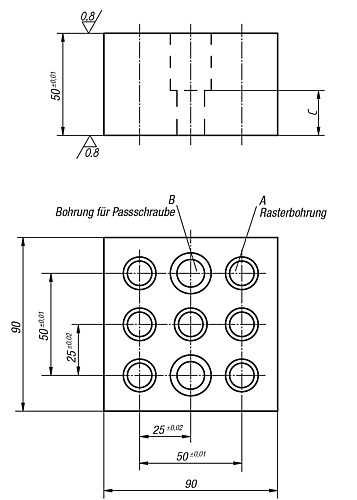

Eigenschaften
| A Gewinde: | M12 |
|---|---|
| A Passbohrung: | 12 F7 |
| Anzahl der Montagebohrungen: | 2 |
| Anzahl der Rasterbohrungen: | 7 |
| B Ø für Passschraube: | 12 F7 |
| C: | 22 |
| Gewicht ca. kg: | 2,39 |
Dokumente
1
| Variante | C | A Passbohrung | A Gewinde | B Ø für Passschraube | Anzahl der Rasterbohrungen | Anzahl der Montagebohrungen | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|
|
10138813 (K0810.12116050) |
26 | 16 F7 | M16 | 16 F7 | 7 | 2 | 2,08 | ab 426,00 € |
|
10138812 (K0810.12112050) |
22 | 12 F7 | M12 | 12 F7 | 7 | 2 | 2,39 | ab 428,00 € |
