Produktnummer:
10148957
Herstellernummer:
K0840.012
Hersteller:
Kipp
Kipp K0840.012 KOMPAKTSPANNER M12
Anziehdrehmoment max. Nm:
45
B:
45
D1:
M12x30
D2:
M8
G für T Nut:
14
Gewicht ca. kg:
1,813
H1 max.:
60
H1 min.:
40
H2:
59
H3:
95
L1:
134
L2:
70
L3:
50
L4:
13
L5:
10
S max.:
43
SW:
16
Spannkraft max. kN:
15
Produktanfrage
K0840 Kompaktspanner
Beschreibung
Werkstoff:
Grundkörper: Vergütungsstahl.
Spannhebel: Vergütungsstahl, vergütet.
Ausführung:
Grundkörper: schwarz beschichtet.
Spannhebel: silberfarbig beschichtet.
Bestellbeispiel:
K0840.012
Hinweis:
Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Kompaktspanner lagenunabhängig angebaut werden.

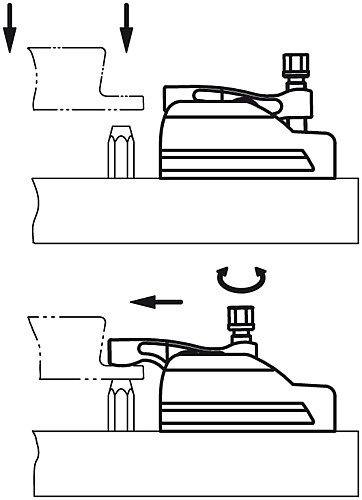

– Spannhebel zum ungehinderten Teilewechsel vollständig im Gehäuse versenkbar.
– Spannhebel mit Aufnahmegewinde für diverse Spannelemente, z.B. Kugeldruckschrauben, Pendelauflagen.
– unempfindlich gegen Schmutz und Späne.
Zubehör:
– stufenlose Erweiterung des Spannbereichs durch Höhenböcke K0840.112 und K0840.116
Grundkörper: Vergütungsstahl.
Spannhebel: Vergütungsstahl, vergütet.
Ausführung:
Grundkörper: schwarz beschichtet.
Spannhebel: silberfarbig beschichtet.
Bestellbeispiel:
K0840.012
Hinweis:
Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Kompaktspanner lagenunabhängig angebaut werden.
– Spannhebel zum ungehinderten Teilewechsel vollständig im Gehäuse versenkbar.
– Spannhebel mit Aufnahmegewinde für diverse Spannelemente, z.B. Kugeldruckschrauben, Pendelauflagen.
– unempfindlich gegen Schmutz und Späne.
Zubehör:
– stufenlose Erweiterung des Spannbereichs durch Höhenböcke K0840.112 und K0840.116
Eigenschaften

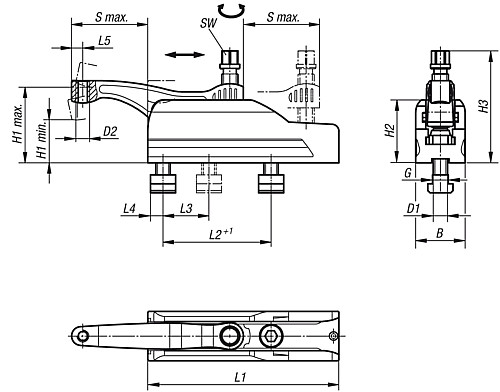

| Anziehdrehmoment max. Nm: | 45 |
|---|---|
| B: | 45 |
| D1: | M12x30 |
| D2: | M8 |
| Gewicht ca. kg: | 1,813 |
| G für T Nut: | 14 |
| H1 max.: | 60 |
| H1 min.: | 40 |
| H2: | 59 |
| H3: | 95 |
| L1: | 134 |
| L2: | 70 |
| L3: | 50 |
| L4: | 13 |
| L5: | 10 |
| SW: | 16 |
| S max.: | 43 |
| Spannkraft max. kN: | 15 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | B | D1 | D2 | Gewicht ca. kg | G für T Nut | H1 max. | H1 min. | H2 | H3 | L1 | L2 | L3 | L4 | L5 | SW | S max. | Spannkraft max. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10148957 (K0840.012) |
45 | 45 | M12x30 | M8 | 1,813 | 14 | 60 | 40 | 59 | 95 | 134 | 70 | 50 | 13 | 10 | 16 | 43 | 15 | Auf Anfrage |
|
10148958 (K0840.016) |
75 | 55 | M16x35 | M12 | 4,274 | 18 | 85 | 47 | 70 | 126 | 213 | 120 | 50 | 17 | 12,5 | 18 | 85 | 25 | Auf Anfrage |
