Produktnummer:
10146349
Herstellernummer:
K0863.01012304003
Hersteller:
Kipp
Kipp K0863.01012304003 GEWINDEBUCHSE, VERGÜTET, BLANK M12 / M16 X 1,5
D:
M12
| Anzahl | Preis* |
|---|---|
| Bis 9 |
2,06 €
|
| Bis 24 |
1,96 €
|
| Bis 49 |
1,85 €
|
| Ab 50 |
1,75 €
|
Produktnummer:
10146349
K0863 Gewindebuchsen für Rastersysteme
Beschreibung

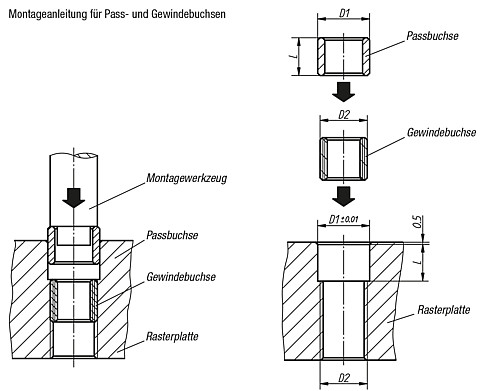

Montageanleitung zum Auswechseln der Gewindebuchse LE70003 k0863.
Einsetzen der Pass- und Gewindebuchse:
1. Pass- und Gewindebuchse entfetten.
2. Kleber (Loctite 638) in die Bohrung geben.
3. Kleber (Loctite 638) auf die Gewindebuchse geben und einschrauben.
4. Kleber (Loctite 638) auf die Passbuchse geben und einsetzen. Sollte sich die Passbuchse nicht von Hand einfügen lassen, verwenden Sie bitte ein Montagewerkzeug wie im Anwendungsbeispiel dargestellt.
5. Entfernen Sie vor dem Aushärten den beim Einfügen der Pass- und Gewindebuchse herausgedrückten Kleber.
Werkstoff: Vergütungsstahl.
Ausführung: vergütet auf 1100-1300 N/mm².
Bestellbeispiel:
LE70003 K0863.01508305003
Einsetzen der Pass- und Gewindebuchse:
1. Pass- und Gewindebuchse entfetten.
2. Kleber (Loctite 638) in die Bohrung geben.
3. Kleber (Loctite 638) auf die Gewindebuchse geben und einschrauben.
4. Kleber (Loctite 638) auf die Passbuchse geben und einsetzen. Sollte sich die Passbuchse nicht von Hand einfügen lassen, verwenden Sie bitte ein Montagewerkzeug wie im Anwendungsbeispiel dargestellt.
5. Entfernen Sie vor dem Aushärten den beim Einfügen der Pass- und Gewindebuchse herausgedrückten Kleber.
Werkstoff: Vergütungsstahl.
Ausführung: vergütet auf 1100-1300 N/mm².
Bestellbeispiel:
LE70003 K0863.01508305003

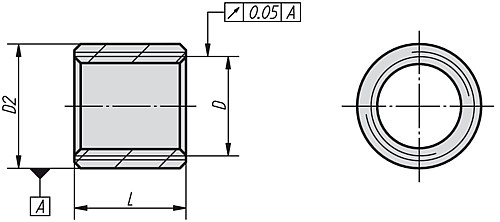

Eigenschaften
| D: | M12 |
|---|---|
| D2: | M16x1,5 |
| Gewicht ca. kg: | 0,008 |
| L: | 15 |
Dokumente
1
| Variante | D | Preis |
|---|---|---|
|
10146348 (K0863.01508305003) |
M8 | ab 1,89 € |
|
10146349 (K0863.01012304003) |
M12 | ab 2,06 € |
|
10146350 (K0863.01016405003) |
M16 | ab 2,53 € |
