Produktnummer:
10147847
Herstellernummer:
K0890.010
Hersteller:
Kipp

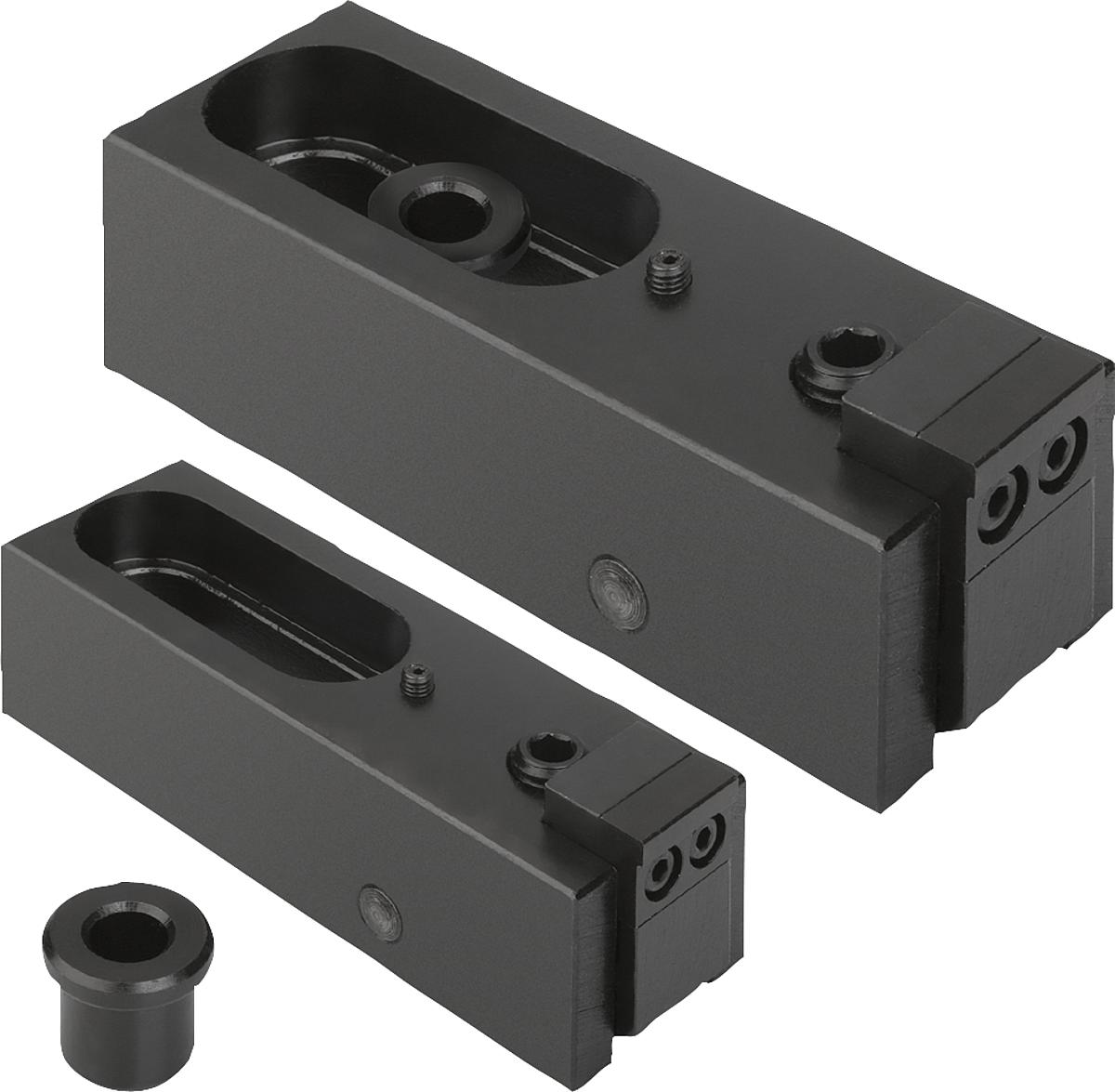

Kipp K0890.010 NIEDERZUGSPANNER
A:
120
B:
39
D:
18,2
D1:
24
D2:
10,5
E:
4
E1:
1
Gewicht ca. kg:
0,950
H:
34
H1:
40
H2:
20
K:
40,5
K1:
2,5
L:
65,5
L1:
4
L2:
21,5
Spannkraft kN:
16
W:
10
X:
6
Y:
15
Z:
8
Z1:
4,5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
362,00 €
|
| Bis 249 |
351,14 €
|
| Bis 499 |
343,90 €
|
| Bis 999 |
333,04 €
|
| Ab 1000 |
325,80 €
|
Produktnummer:
10147847
K0890 Niederzugspanner
Beschreibung
Werkstoff:
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
K0890.006
Hinweis:
Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.
Grundkörper Stahl, Spannbacken Einsatzstahl, Zentrierbuchse mit Bund Vergütungsstahl.
Ausführung:
brüniert.
Spannbacken einsatzgehärtet.
Bestellbeispiel:
K0890.006
Hinweis:
Die Niederzugspanner eignen sich durch ihre flache Bauart für die Bearbeitung von niedrigen Werkstücken. Die gehärteten Backen spannen durch die Keilwirkung gleichzeitig nach vorne und unten.
Eigenschaften
| A: | 120 |
|---|---|
| B: | 39 |
| D: | 18,2 |
| D1: | 24 |
| D2: | 10,5 |
| E: | 4 |
| E1: | 1 |
| Gewicht ca. kg: | 0,950 |
| H: | 34 |
| H1: | 40 |
| H2: | 20 |
| K: | 40,5 |
| K1: | 2,5 |
| L: | 65,5 |
| L1: | 4 |
| L2: | 21,5 |
| Spannkraft kN: | 16 |
| W: | 10 |
| X: | 6 |
| Y: | 15 |
| Z: | 8 |
| Z1: | 4,5 |
Dokumente
1
| Variante | A | B | D | D1 | D2 | E | E1 | Gewicht ca. kg | H | H1 | H2 | K | K1 | L | L1 | L2 | Spannkraft kN | W | X | Y | Z | Z1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10147846 (K0890.006) |
80 | 24 | 12,2 | 16 | 6,5 | 2,5 | 0,6 | 0,230 | 21 | 25,5 | 9 | 25,5 | 2 | 44,5 | 2,5 | 13,5 | 3 | 7 | 4,5 | 11 | 5 | 3 | ab 354,00 € |
|
10147847 (K0890.010) |
120 | 39 | 18,2 | 24 | 10,5 | 4 | 1 | 0,950 | 34 | 40 | 20 | 40,5 | 2,5 | 65,5 | 4 | 21,5 | 16 | 10 | 6 | 15 | 8 | 4,5 | ab 362,00 € |
|
10147848 (K0890.016) |
186 | 60 | 26,2 | 35 | 17 | 7 | 1,5 | 3,250 | 51 | 59 | 22 | 60,5 | 4 | 105 | 6,5 | 35,5 | 31 | 16 | 9 | 24 | 14 | 9 | ab 634,00 € |
