Produktnummer:
10147864
Herstellernummer:
K0893.0615
Hersteller:
Kipp

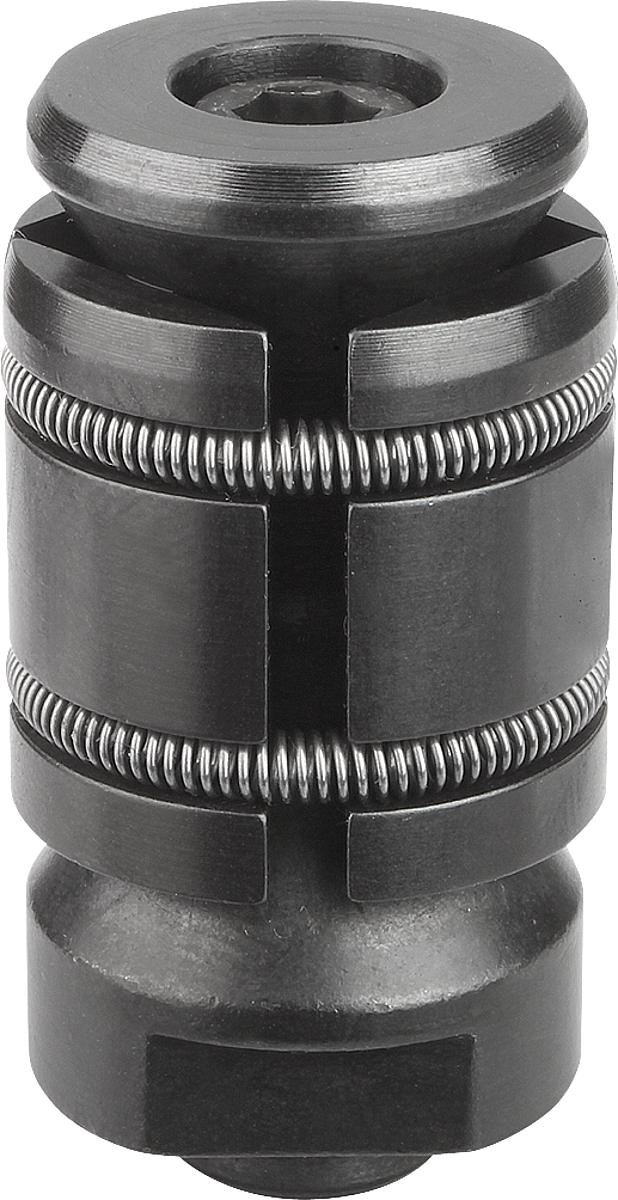

Kipp K0893.0615 ZENTRIERSPANNER, SPANNBEREICH 12MM 15MM
Ausführung:
Innengewinde
D max.:
15
D min.:
12
D1:
M6
D2:
12
D3:
11,4
Gewicht ca. kg:
0,020
H max.:
27,5
H min.:
22
L min.:
4,8
L2:
4
SW:
9
SW1:
2,5
| Anzahl | Preis* |
|---|---|
| Bis 9 |
63,58 €
|
| Bis 24 |
60,40 €
|
| Bis 49 |
57,22 €
|
| Ab 50 |
54,04 €
|
Produktnummer:
10147864

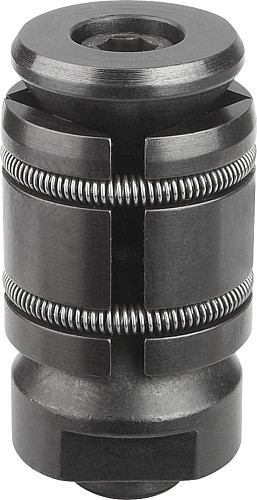

K0893_IG Zentrierspanner mit Innengewinde
Beschreibung
Werkstoff:
Körper aus Stahl.
Buchsen aus Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden.
Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).
Körper aus Stahl.
Buchsen aus Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden.
Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).

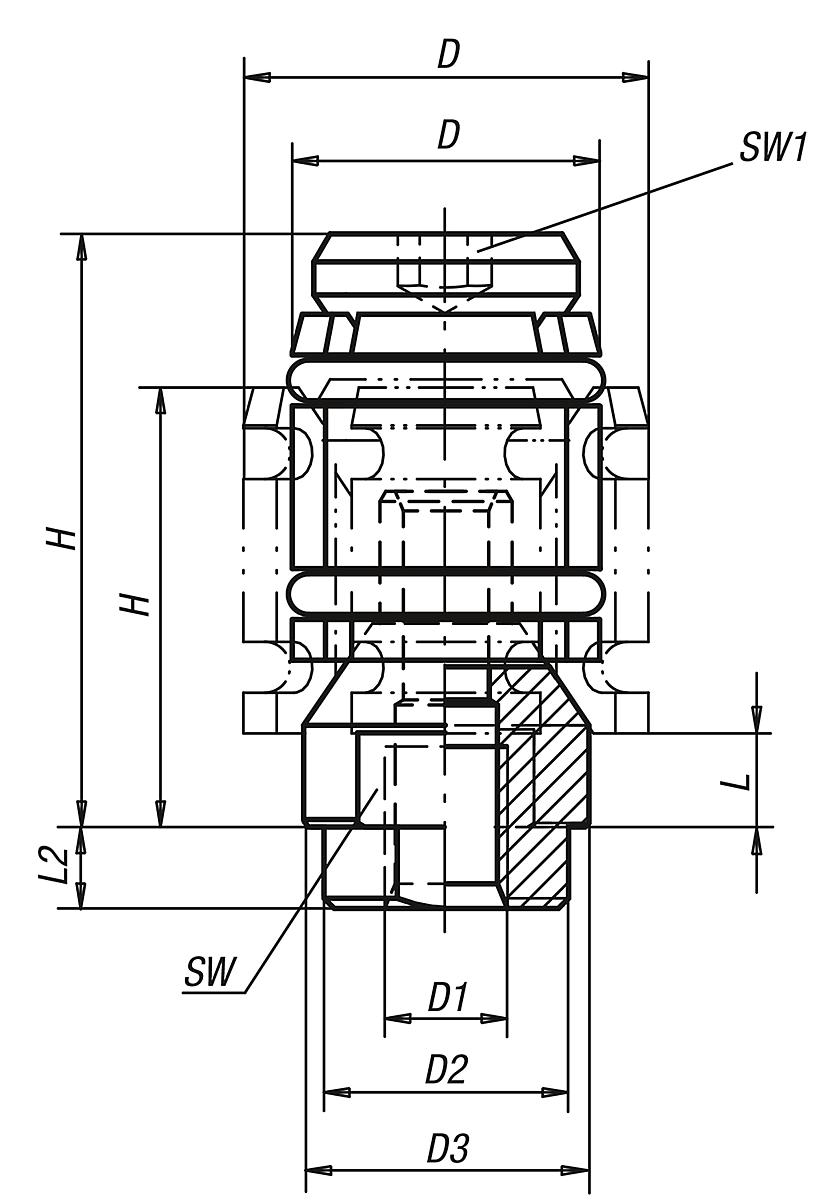

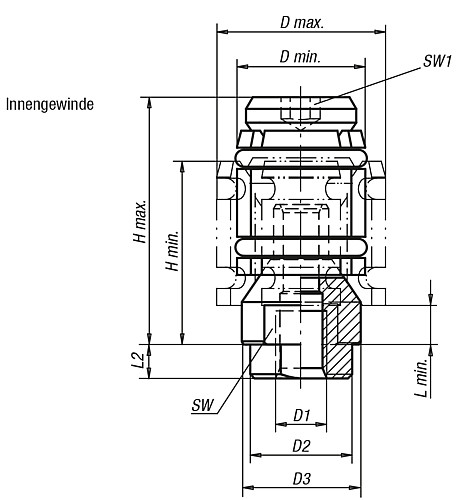

Eigenschaften
| Ausführung: | Innengewinde |
|---|---|
| D1: | M6 |
| D2: | 12 |
| D3: | 11,4 |
| D max.: | 15 |
| D min.: | 12 |
| Gewicht ca. kg: | 0,020 |
| H max.: | 27,5 |
| H min.: | 22 |
| L2: | 4 |
| L min.: | 4,8 |
| SW: | 9 |
| SW1: | 2,5 |
Dokumente
1
| Variante | Ausführung | D1 | D2 | D3 | D max. | D min. | Gewicht ca. kg | H max. | H min. | L2 | L min. | SW | SW1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10147864 (K0893.0615) |
Innengewinde | M6 | 12 | 11,4 | 15 | 12 | 0,020 | 27,5 | 22 | 4 | 4,8 | 9 | 2,5 | ab 63,58 € |
|
10147865 (K0893.0619) |
Innengewinde | M6 | 12 | 14 | 19 | 15 | 0,030 | 32 | 24,5 | 4 | 4,8 | 12 | 4 | ab 63,58 € |
|
10147866 (K0893.0624) |
Innengewinde | M6 | 12 | 17,8 | 24 | 19 | 0,060 | 35 | 26 | 4 | 4,5 | 15 | 5 | ab 69,08 € |
|
10147867 (K0893.0630) |
Innengewinde | M6 | 12 | 23,5 | 30 | 24 | 0,120 | 44,5 | 32 | 4 | 7 | 19 | 5 | ab 69,08 € |
