Produktnummer: 10147863

Herstellernummer: K0893.081630

Hersteller: Kipp

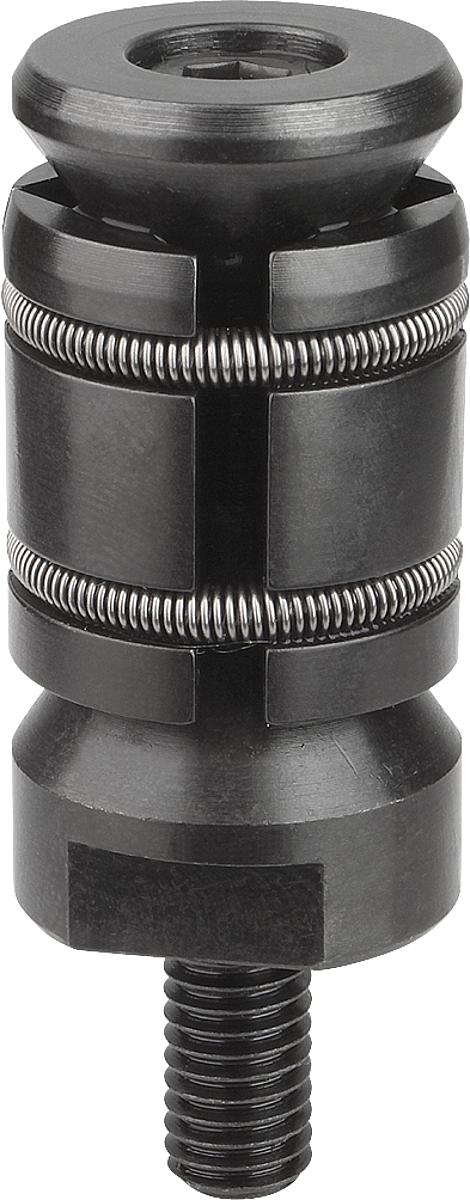

Kipp K0893.081630 ZENTRIERSPANNER, SPANNBEREICH 24MM 30MM

Ausführung: Außengewinde D max.: 30 D min.: 24 D1: M8 D3: 23,5 Gewicht ca. kg: 0,400 H max.: 44,5 H min.: 32 L min.: 7 L1: 16 SW: 19 SW1: 5

Anzahl	Preis*
Bis 9	60,64 €
Bis 24	57,61 €
Bis 49	54,58 €
Ab 50	51,54 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

D max.

D min.

Gewicht ca. kg

H max.

H min.

L min.

SW1

Stück

VPE: 1 Stück

Produktnummer: 10147863

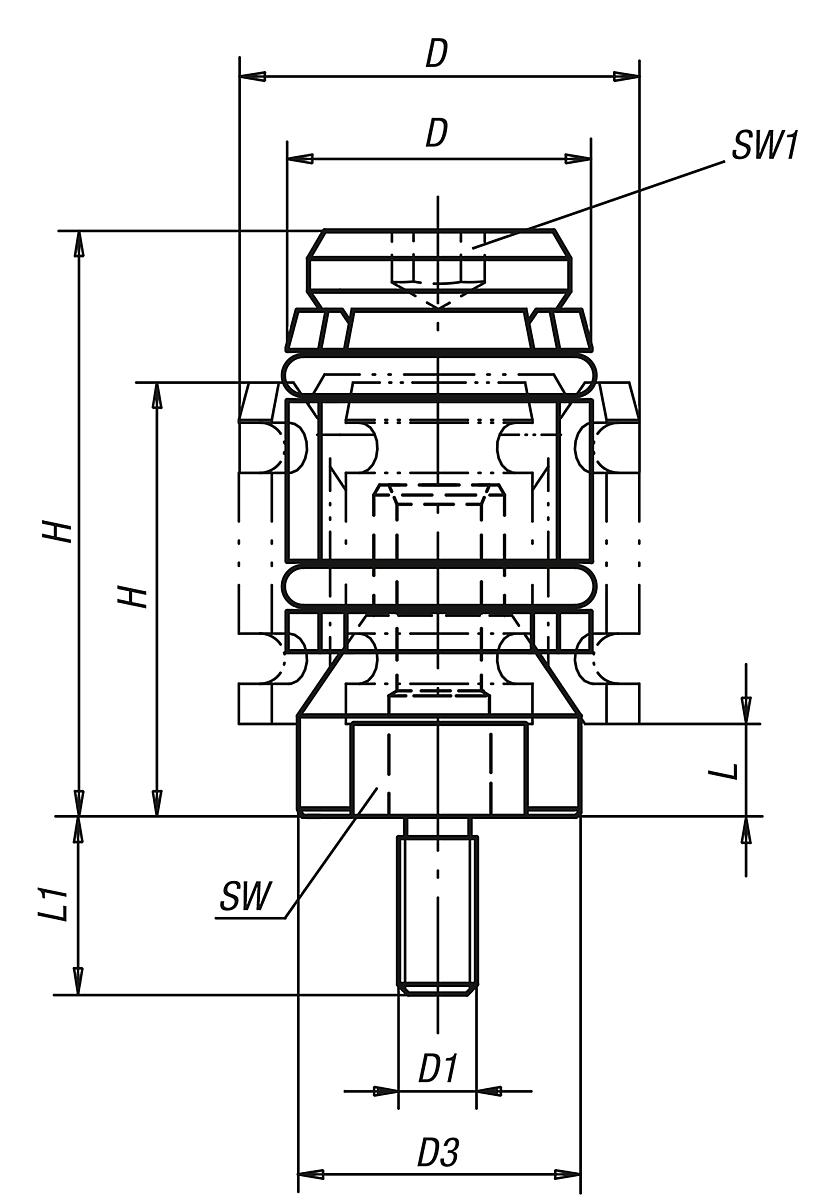

K0893_AG Zentrierspanner mit Außengewinde

Werkstoff:
Körper aus Stahl.
Buchsen aus Vergütungsstahl.

Ausführung:
brüniert.

Hinweis:
Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung.
Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).

Ausführung:	Außengewinde
D1:	M8
D3:	23,5
D max.:	30
D min.:	24
Gewicht ca. kg:	0,400
H max.:	44,5
H min.:	32
L1:	16
L min.:	7
SW:	19
SW1:	5

Datenblatt

Variante	Ausführung	D1	D3	D max.	D min.	Gewicht ca. kg	H max.	H min.	L1	L min.	SW	SW1	Preis

10147862 (K0893.081624)	Außengewinde	M8	17,8	24	19	0,150	35	26	16	4,5	15	5	ab 60,64 €
10147863 (K0893.081630)	Außengewinde	M8	23,5	30	24	0,400	44,5	32	16	7	19	5	ab 60,64 €
10147860 (K0893.061215)	Außengewinde	M6	11,4	15	12	0,050	27,5	22	12	4,8	9	2,5	ab 70,14 €
10147861 (K0893.061219)	Außengewinde	M6	14	19	15	0,100	32	24,5	12	4,8	12	4	ab 70,14 €
