Produktnummer:
10142002
Herstellernummer:
K0903.08
Hersteller:
Kipp

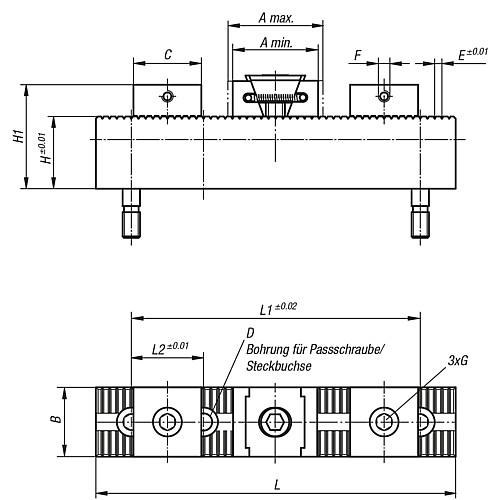

Kipp K0903.08 MEHRFACHSPANNSYSTEM M8 WEICHE ANSCHLÄGE
A max.:
39,5
A min.:
36,5
B:
24
C:
31
D:
12 h6
E:
2,5
F:
M5
G Zylinderschraube DIN 912:
M8x25
H:
40
H1:
55
L:
199
L1:
150
L2:
50
Spannkraft ca. kN:
11
| Anzahl | Preis* |
|---|---|
| Bis 9 |
1.273,00 €
|
| Bis 24 |
1.209,35 €
|
| Bis 49 |
1.145,70 €
|
| Ab 50 |
1.082,05 €
|
Produktnummer:
10142002
K0903 Mehrfach Spannsysteme weiche Anschläge
Beschreibung
Werkstoff:
Basisleiste, Anschläge und Keilspanner Vergütungsstahl.
Ausführung:
Verzahnung randschichtgehärtet und geschliffen.
Spannsegmente gehärtet und brüniert.
Bestellbeispiel:
K0903.12
Hinweis:
Die Spannsegmente besitzen je nach Größe 3 mm (K0903.08) oder 5 mm (K0903.12, K0903.16) Bearbeitungszugabe pro Spannbacke.
Basisleiste, Anschläge und Keilspanner Vergütungsstahl.
Ausführung:
Verzahnung randschichtgehärtet und geschliffen.
Spannsegmente gehärtet und brüniert.
Bestellbeispiel:
K0903.12
Hinweis:
Die Spannsegmente besitzen je nach Größe 3 mm (K0903.08) oder 5 mm (K0903.12, K0903.16) Bearbeitungszugabe pro Spannbacke.
Eigenschaften
| A max.: | 39,5 |
|---|---|
| A min.: | 36,5 |
| B: | 24 |
| C: | 31 |
| D: | 12 h6 |
| E: | 2,5 |
| F: | M5 |
| G Zylinderschraube DIN 912: | M8x25 |
| H: | 40 |
| H1: | 55 |
| L: | 199 |
| L1: | 150 |
| L2: | 50 |
| Spannkraft ca. kN: | 11 |
Dokumente
1
| Variante | B | H | H1 | L2 | E | A min. | A max. | L1 | L | D | F | G Zylinderschraube DIN 912 | C | Spannkraft ca. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10142002 (K0903.08) |
24 | 40 | 55 | 50 | 2,5 | 36,5 | 39,5 | 150 | 199 | 12 h6 | M5 | M8x25 | 31 | 11 | ab 1.273,00 € |
|
10142003 (K0903.12) |
48 | 50 | 72 | 50 | 5 | 54 | 59,5 | 200 | 249 | 12 F7 | M8 | M12x30 | 50 | 23 | ab 1.309,00 € |
|
10142004 (K0903.16) |
48 | 63 | 92 | 50 | 5 | 65 | 72 | 200 | 249 | 16 F7 | M8 | M16x40 | 50 | 38 | ab 1.465,00 € |
