Produktnummer:
10139841
Herstellernummer:
K0935.35025
Hersteller:
Kipp

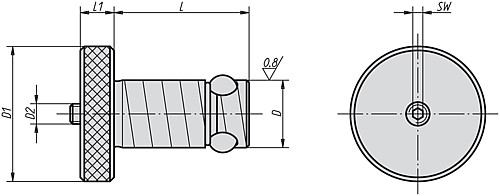

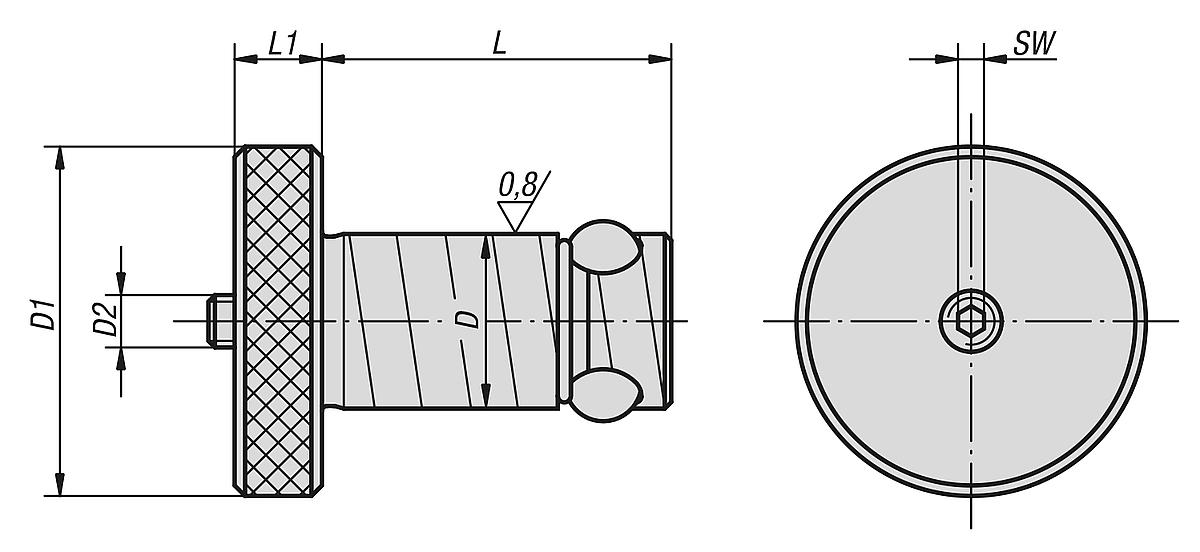

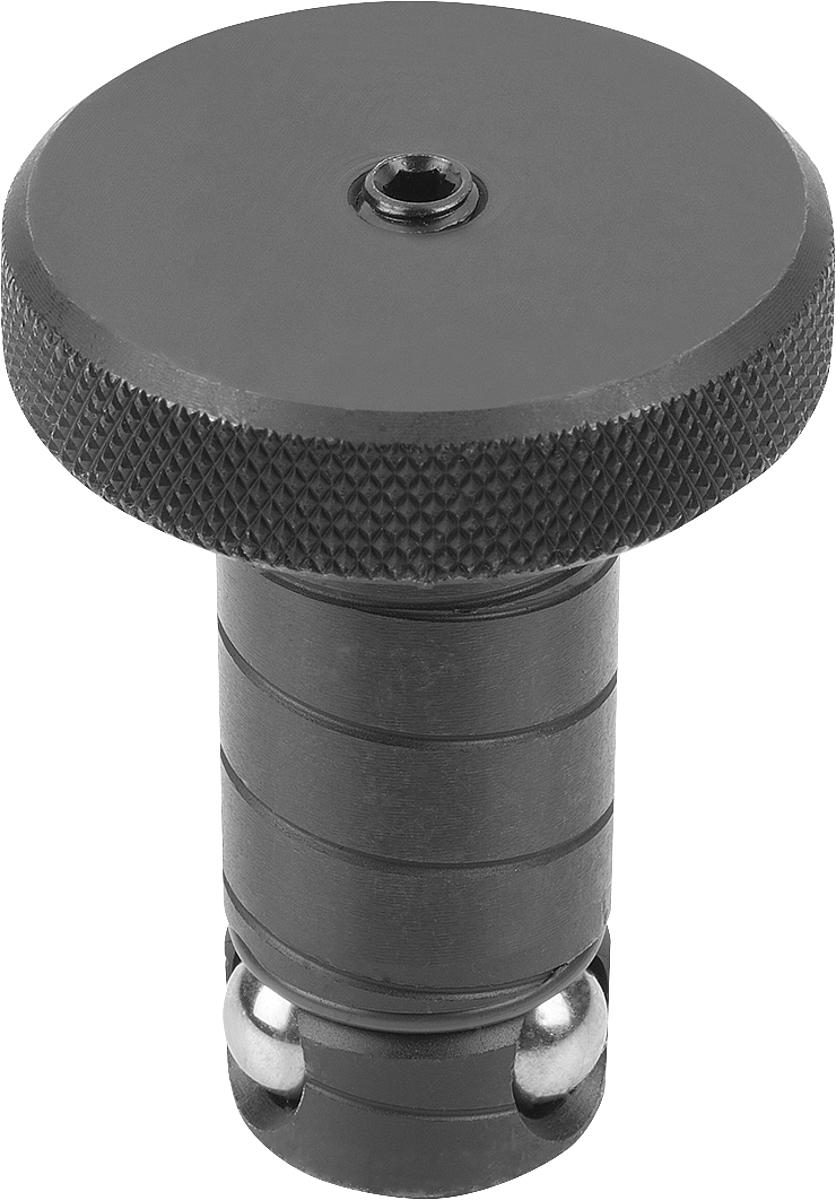

Kipp K0935.35025 POSITIONIERZYLINDER, D=35, L=56
Anziehdrehmoment max. Nm:
25
Aufspannplattendicke ±0,05:
25
D:
35
D1:
60
D2:
M12
Gewicht ca. kg:
0,640
Haltekraft F kN:
68
L:
56
L1:
13
SW:
6
| Anzahl | Preis* |
|---|---|
| Bis 99 |
115,16 €
|
| Bis 249 |
111,71 €
|
| Bis 499 |
109,40 €
|
| Bis 999 |
103,64 €
|
| Ab 1000 |
97,89 €
|
Produktnummer:
10139841

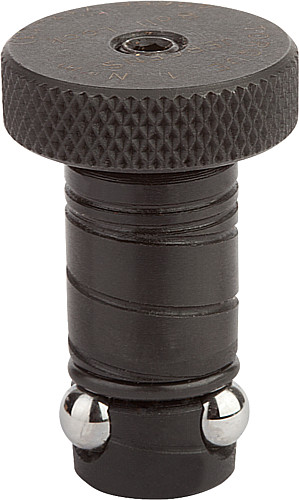

K0935 Positionierzylinder
Beschreibung
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Bestellbeispiel:
K0935.16020
Hinweis:

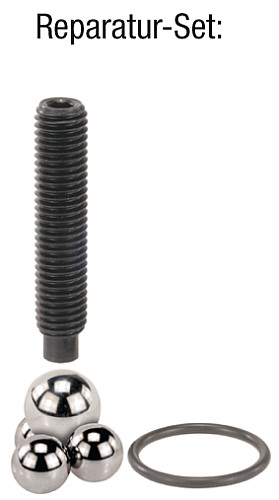

Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Bestellbeispiel:
K0935.16020
Hinweis:
Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Eigenschaften
| Anziehdrehmoment max. Nm: | 25 |
|---|---|
| Aufspannplattendicke ±0,05: | 25 |
| D: | 35 |
| D1: | 60 |
| D2: | M12 |
| Gewicht ca. kg: | 0,640 |
| Haltekraft F kN: | 68 |
| L: | 56 |
| L1: | 13 |
| SW: | 6 |
Dokumente
1
| Variante | D1 | Gewicht ca. kg | D2 | L1 | SW | D | Aufspannplattendicke ±0,05 | L | Haltekraft F kN | Anziehdrehmoment max. Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10139830 (K0935.13013) |
22 | 0,040 | M5 | 6 | 2,5 | 13 | 13 | 27,6 | 3,3 | 1 | ab 90,84 € |
|
10139832 (K0935.16020) |
32 | 0,100 | M6 | 8 | 3 | 16 | 20 | 36,5 | 5,3 | 3 | ab 90,84 € |
|
10139834 (K0935.20020) |
40 | 0,200 | M6 | 10 | 3 | 20 | 20 | 39,5 | 13,3 | 4 | ab 90,84 € |
|
10139833 (K0935.16025) |
32 | 0,110 | M6 | 8 | 3 | 16 | 25 | 41,5 | 5,3 | 3 | ab 92,88 € |
|
10139831 (K0935.13020) |
22 | 0,050 | M5 | 6 | 2,5 | 13 | 20 | 34,6 | 3,3 | 1 | ab 95,56 € |
|
10139835 (K0935.20025) |
40 | 0,230 | M6 | 10 | 3 | 20 | 25 | 44,5 | 13,3 | 4 | ab 95,56 € |
|
10139836 (K0935.25020) |
45 | 0,270 | M8 | 10 | 4 | 25 | 20 | 44 | 30 | 9 | ab 97,06 € |
|
10139837 (K0935.25025) |
45 | 0,300 | M8 | 10 | 4 | 25 | 25 | 49 | 30 | 9 | ab 99,40 € |
|
10139838 (K0935.30020) |
50 | 0,480 | M10 | 13 | 5 | 30 | 20 | 49 | 44 | 15 | ab 108,83 € |
|
10139840 (K0935.35020) |
60 | 0,580 | M12 | 13 | 6 | 35 | 20 | 51 | 68 | 25 | ab 109,56 € |
|
10139839 (K0935.30025) |
50 | 0,520 | M10 | 13 | 5 | 30 | 25 | 54 | 44 | 15 | ab 115,16 € |
|
10139841 (K0935.35025) |
60 | 0,640 | M12 | 13 | 6 | 35 | 25 | 56 | 68 | 25 | ab 115,16 € |
|
10139842 (K0935.35040) |
60 | 0,750 | M12 | 13 | 6 | 35 | 40 | 71 | 68 | 25 | ab 126,05 € |
|
10139843 (K0935.35050) |
60 | 0,810 | M12 | 13 | 6 | 35 | 50 | 81 | 68 | 25 | ab 135,48 € |
|
10139844 (K0935.50020) |
75 | 1,510 | M20 | 20 | 10 | 50 | 20 | 64 | 88 | 50 | ab 161,73 € |
|
10139845 (K0935.50025) |
75 | 1,590 | M20 | 20 | 10 | 50 | 25 | 69 | 88 | 50 | ab 173,77 € |
|
10139846 (K0935.50040) |
75 | 1,790 | M20 | 20 | 10 | 50 | 40 | 84 | 88 | 50 | ab 191,45 € |
|
10139847 (K0935.50050) |
75 | 1,990 | M20 | 20 | 10 | 50 | 50 | 94 | 88 | 50 | ab 204,69 € |
