Produktnummer:
10139866
Herstellernummer:
K0936.113013
Hersteller:
Kipp

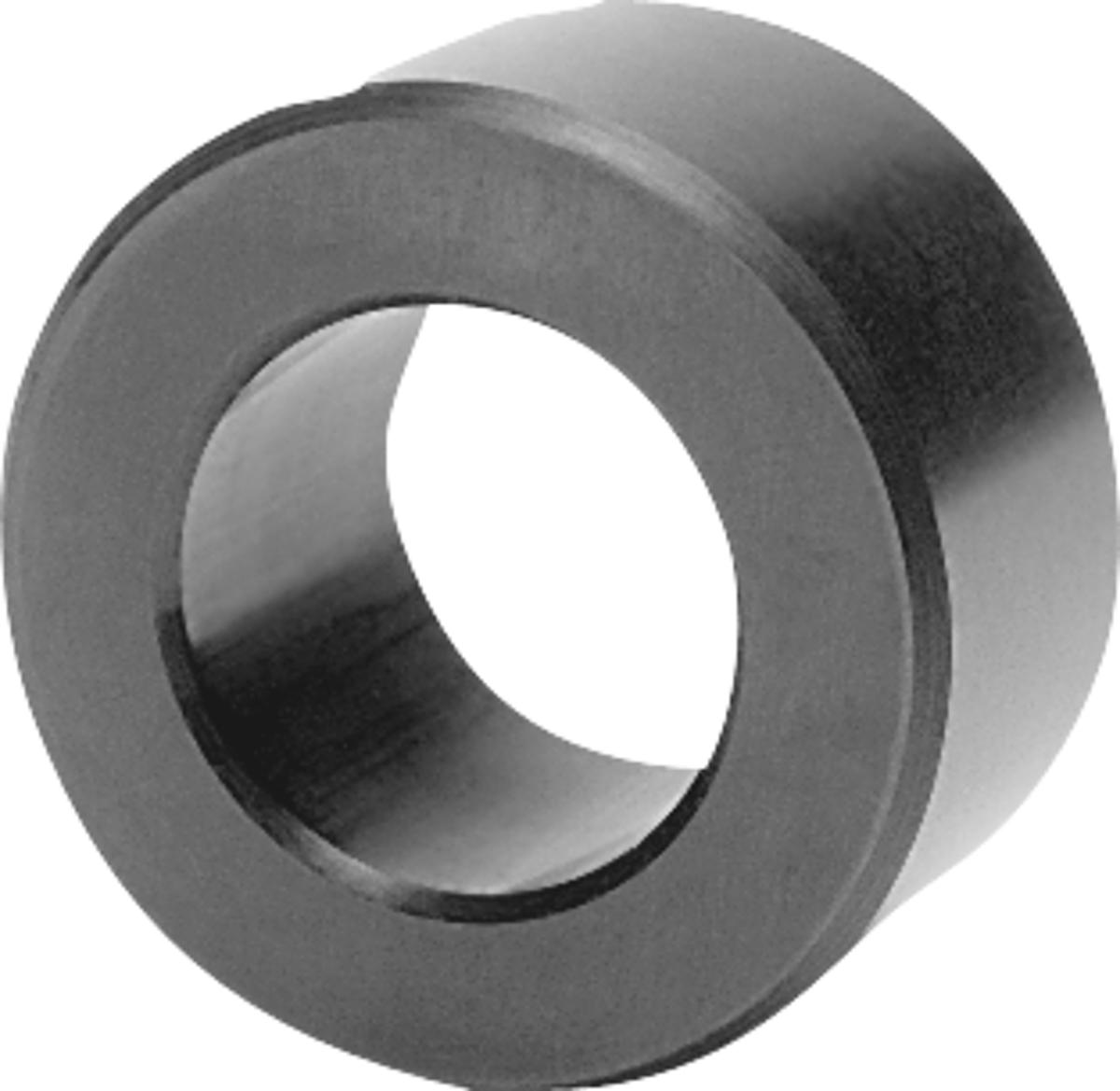

Kipp K0936.113013 ZENTRIERBUCHSE GÜTE I, D=13, L=13
Aufnahmebohrung für Zentrierbuchse Ø +0,010:
19,016
Ausführung_1:
Güte I
D:
13*
D1:
19,040
Gewicht ca. kg:
0,015
L:
13
| Anzahl | Preis* |
|---|---|
| Bis 99 |
15,02 €
|
| Bis 249 |
14,57 €
|
| Bis 499 |
14,27 €
|
| Bis 999 |
13,52 €
|
| Ab 1000 |
12,77 €
|
Produktnummer:
10139866

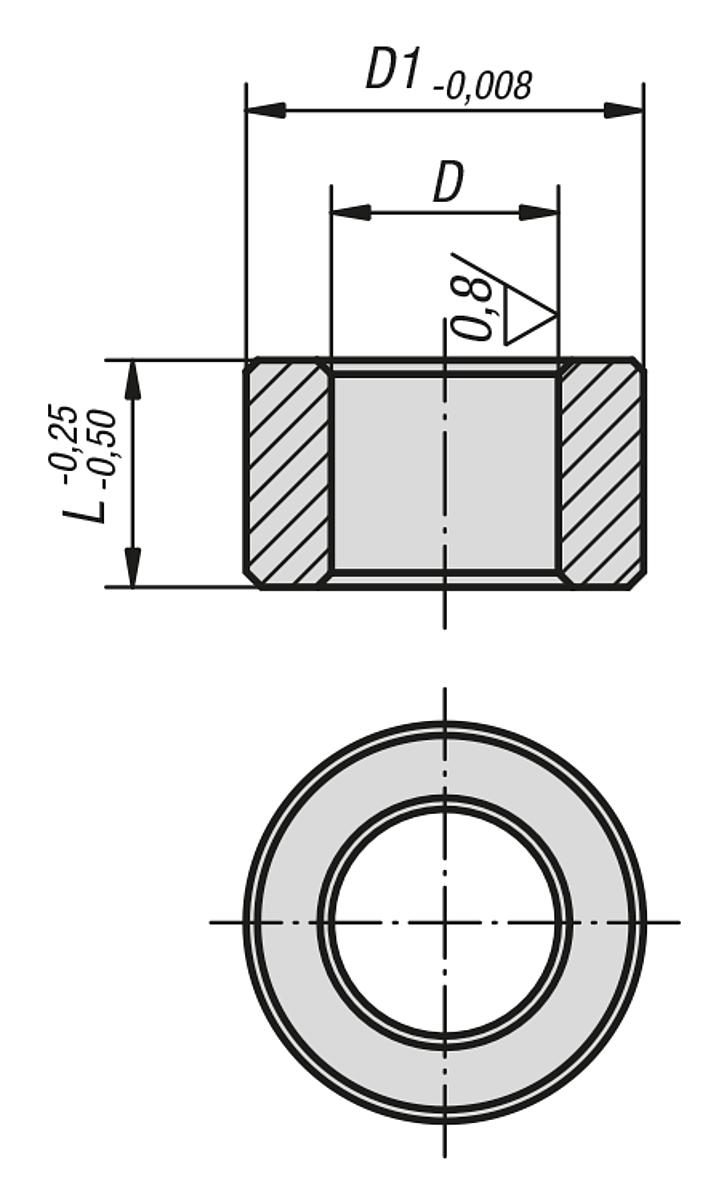

K0936 Zentrierbuchsen
Beschreibung
Werkstoff:
Wälzlagerstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
K0936.113020
Hinweis:
Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich.
Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich.
Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst.
Weitere Hinweise siehe allgemeine Information.
* Tol. für Zentrierbuchse Güte I +0,005 / +0,018
Tol. für Zentrierbuchse Güte II +0,025 / +0,050
Wälzlagerstahl.
Ausführung:
gehärtet und brüniert.
Bestellbeispiel:
K0936.113020
Hinweis:
Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich.
Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich.
Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst.
Weitere Hinweise siehe allgemeine Information.
* Tol. für Zentrierbuchse Güte I +0,005 / +0,018
Tol. für Zentrierbuchse Güte II +0,025 / +0,050
Eigenschaften
| Aufnahmebohrung für Zentrierbuchse Ø +0,010: | 19,016 |
|---|---|
| Ausführung_1: | Güte I |
| D: | 13* |
| D1: | 19,040 |
| Gewicht ca. kg: | 0,015 |
| L: | 13 |
Dokumente
1
| Variante | Aufnahmebohrung für Zentrierbuchse Ø +0,010 | Ausführung_1 | D | D1 | Gewicht ca. kg | L | Preis |
|---|---|---|---|---|---|---|---|
|
10139866 (K0936.113013) |
19,016 | Güte I | 13* | 19,040 | 0,015 | 13 | ab 15,02 € |
|
10139868 (K0936.116020) |
25,016 | Güte I | 16* | 25,042 | 0,045 | 20 | ab 15,02 € |
|
10139884 (K0936.213013) |
19,016 | Güte II | 13* | 19,040 | 0,015 | 13 | ab 15,02 € |
|
10139886 (K0936.216020) |
25,016 | Güte II | 16* | 25,042 | 0,045 | 20 | ab 15,02 € |
|
10139867 (K0936.113020) |
19,016 | Güte I | 13* | 19,040 | 0,024 | 20 | ab 15,68 € |
|
10139869 (K0936.116025) |
25,016 | Güte I | 16* | 25,042 | 0,057 | 25 | ab 15,68 € |
|
10139885 (K0936.213020) |
19,016 | Güte II | 13* | 19,040 | 0,024 | 20 | ab 15,68 € |
|
10139887 (K0936.216025) |
25,016 | Güte II | 16* | 25,042 | 0,057 | 25 | ab 15,68 € |
|
10139870 (K0936.120020) |
35,018 | Güte I | 20* | 35,042 | 0,120 | 20 | ab 16,32 € |
|
10139872 (K0936.125020) |
35,018 | Güte I | 25* | 35,042 | 0,074 | 20 | ab 16,32 € |
|
10139888 (K0936.220020) |
35,018 | Güte II | 20* | 35,042 | 0,120 | 20 | ab 16,32 € |
|
10139890 (K0936.225020) |
35,018 | Güte II | 25* | 35,042 | 0,074 | 20 | ab 16,32 € |
|
10139871 (K0936.120025) |
35,018 | Güte I | 20* | 35,042 | 0,150 | 25 | ab 18,50 € |
|
10139873 (K0936.125025) |
35,018 | Güte I | 25* | 35,042 | 0,093 | 25 | ab 18,50 € |
|
10139889 (K0936.220025) |
35,018 | Güte II | 20* | 35,042 | 0,150 | 25 | ab 18,50 € |
|
10139891 (K0936.225025) |
35,018 | Güte II | 25* | 35,042 | 0,093 | 25 | ab 18,50 € |
|
10139874 (K0936.130020) |
45,018 | Güte I | 30* | 45,042 | 0,139 | 20 | ab 22,27 € |
|
10139876 (K0936.135020) |
45,018 | Güte I | 35* | 45,042 | 0,099 | 20 | ab 22,27 € |
|
10139892 (K0936.230020) |
45,018 | Güte II | 30* | 45,042 | 0,139 | 20 | ab 22,27 € |
|
10139875 (K0936.130025) |
45,018 | Güte I | 30* | 45,042 | 0,174 | 25 | ab 24,46 € |
|
10139877 (K0936.135025) |
45,018 | Güte I | 35* | 45,042 | 0,123 | 25 | ab 24,46 € |
|
10139895 (K0936.235025) |
45,018 | Güte II | 35* | 45,042 | 0,123 | 25 | ab 24,46 € |
|
10139878 (K0936.135040) |
45,018 | Güte I | 35* | 45,042 | 0,198 | 40 | ab 26,42 € |
|
10139896 (K0936.235040) |
45,018 | Güte II | 35* | 45,042 | 0,198 | 40 | ab 26,42 € |
|
10139879 (K0936.135050) |
45,018 | Güte I | 35* | 45,042 | 0,248 | 50 | ab 28,04 € |
|
10139897 (K0936.235050) |
45,018 | Güte II | 35* | 45,042 | 0,248 | 50 | ab 28,04 € |
|
10139880 (K0936.150020) |
63,521 | Güte I | 50* | 63,546 | 0,190 | 20 | ab 42,51 € |
|
10139899 (K0936.250025) |
63,521 | Güte II | 50* | 63,546 | 0,237 | 25 | ab 45,14 € |
|
10139882 (K0936.150040) |
63,521 | Güte I | 50* | 63,546 | 0,379 | 40 | ab 48,63 € |
|
10139883 (K0936.150050) |
63,521 | Güte I | 50* | 63,546 | 0,474 | 50 | ab 52,22 € |
|
10139901 (K0936.250050) |
63,521 | Güte II | 50* | 63,546 | 0,474 | 50 | ab 52,22 € |
|
10139900 (K0936.250040) |
63,521 | Güte II | 50* | 63,546 | 0,379 | 40 | Auf Anfrage |
