Produktnummer:
10325266
Herstellernummer:
K1051.1063030
Hersteller:
Kipp
Kipp K1051.1063030 GELENKSTÜCK MIT KLEMMHEBEL 30x30x45, FORM:C ZINK, TYP I, KOMP:ZINK, SCHWARZ, BN=6
A:
22,5
A1:
-
BN=Nutbreite:
6
Form (Form1):
C
Typ:
I
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
20,64 €*
|
| Bis 249 |
20,02 €*
|
| Bis 499 |
19,61 €*
|
| Bis 999 |
18,58 €*
|
| Ab 1000 |
17,54 €*
|
Produktnummer:
10325266
K1051-MK Gelenkstück mit Klemmhebel
Beschreibung

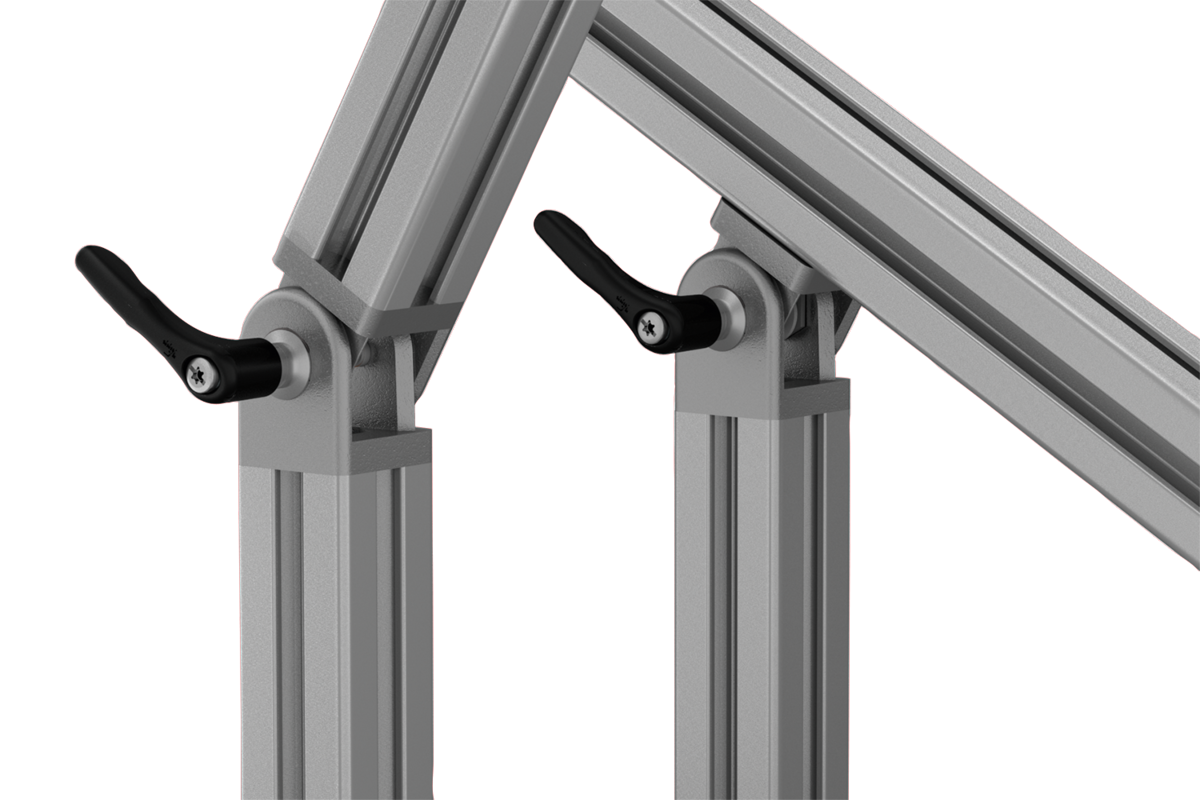

Zur Verbindung zweier Profile in einem beliebigen Winkel
Verstellbereich: 0° bis 180°
Zusätzlich als schweres Scharnier einsetzbar
Kompatibel mit allen gängigen Aluminiumprofilen
Werkstoff:
Gelenk Zinkdruckguss.
Fixierungen Zinkdruckguss.
Distanzringe Edelstahl.
Gewindebuchsen und Senkschrauben Stahl.
Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Edelstahl 1.4305.
Die Gelenke 40x80 und 45x90 sind aus Aluminium.
Ausführung:
Gelenk alufarbig lackiert.
Fixierungen verzinkt.
Distanzringe blank.
Gewindebuchsen und Senkschrauben verzinkt.
Griffhebel kunststoffbeschichtet. Stahlteile Edelstahl blank.
Hinweis:
Gelenke zur Verbindung zweier Profile in einem beliebigen Winkel.
Der Verstellbereich beträgt 0° bis 180°. Das Gelenk kann auch als schweres Scharnier eingesetzt werden.
Sind die Distanzringe eingesetzt, ist das Gelenk frei beweglich. Werden diese entfernt, kann es als starres Winkelelement eingesetzt werden. Die Gelenke sind besonders für einstellbare Halterungen, schwenkbare Ausleger oder ähnliche Anwendungen geeignet.
Verstellbereich: 0° bis 180°
Zusätzlich als schweres Scharnier einsetzbar
Kompatibel mit allen gängigen Aluminiumprofilen
Werkstoff:
Gelenk Zinkdruckguss.
Fixierungen Zinkdruckguss.
Distanzringe Edelstahl.
Gewindebuchsen und Senkschrauben Stahl.
Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Edelstahl 1.4305.
Die Gelenke 40x80 und 45x90 sind aus Aluminium.
Ausführung:
Gelenk alufarbig lackiert.
Fixierungen verzinkt.
Distanzringe blank.
Gewindebuchsen und Senkschrauben verzinkt.
Griffhebel kunststoffbeschichtet. Stahlteile Edelstahl blank.
Hinweis:
Gelenke zur Verbindung zweier Profile in einem beliebigen Winkel.
Der Verstellbereich beträgt 0° bis 180°. Das Gelenk kann auch als schweres Scharnier eingesetzt werden.
Sind die Distanzringe eingesetzt, ist das Gelenk frei beweglich. Werden diese entfernt, kann es als starres Winkelelement eingesetzt werden. Die Gelenke sind besonders für einstellbare Halterungen, schwenkbare Ausleger oder ähnliche Anwendungen geeignet.

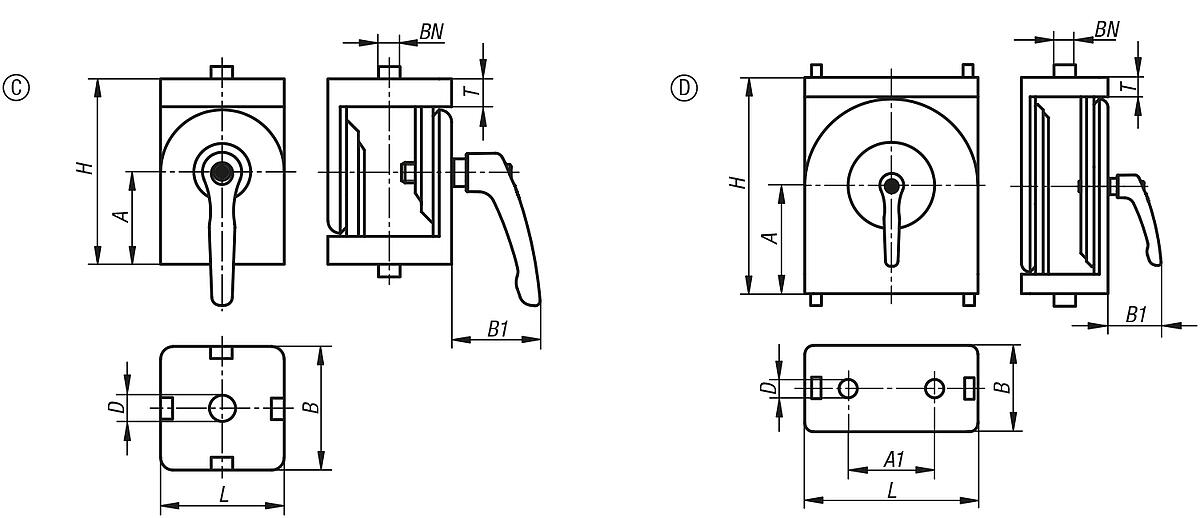

Eigenschaften
| A: | 22,5 |
|---|---|
| A1: | - |
| B: | 30 |
| B1: | 31 |
| BN=Nutbreite: | 6 |
| D: | 6,4 |
| Form (Form1): | C |
| H: | 45 |
| L: | 30 |
| T: | 7 |
| Typ: | I |
Dokumente
1
| Variante | A | A1 | Typ | Form (Form1) | BN=Nutbreite | Preis |
|---|---|---|---|---|---|---|
|
10325266 (K1051.1063030) |
22,5 | - | I | C | 6 | ab 20,64 € |
|
10325267 (K1051.1084040) |
30 | - | I | C | 8 | ab 21,56 € |
|
10325269 (K1051.1104545) |
30 | - | B | C | 10 | ab 23,62 € |
|
10325268 (K1051.2084080) |
50 | 40 | I | D | 8 | ab 46,22 € |
|
10325270 (K1051.2104590) |
50 | 45 | B | D | 10 | ab 47,15 € |
