Produktnummer:
10214571
Hersteller:
LE70195-Leschhorn

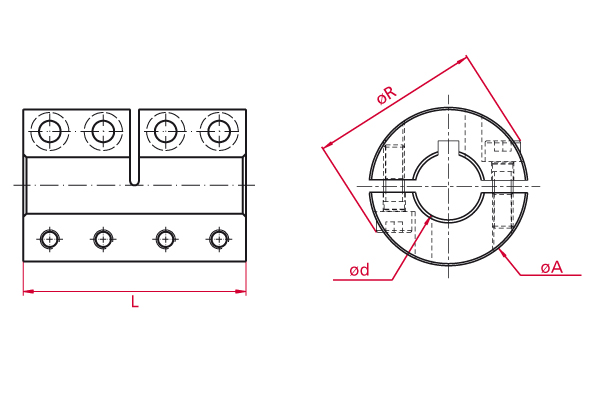

Leschhorn 09100 SchaLenkupplung Stahl geteilt, ohne Nut, D1= 20 mm,
D1:
20
Nut:
ohne
Typ:
geteilt
Produktanfrage
LE 09100 Schalenkupplung
Beschreibung
Die Übertragung des max. Drehmoments ( Nm max ) kann nur erreicht werden bei
•maximaler Maßhaltigkeit der Wellen
•exakt fluchtenden Wellenenden
•fachgerechter Montage
Temperaturbereich -40 ° C bis +175 ° C. Maximale Drehzahl 4000 min-1. Die Schrauben DIN 912 - 12.9 sind mit einer Nylonschicht überzogen. Die Schrauben können sich nicht durch Vibration lösen. Bohrungstoleranz: +0,051 mm. Passfedernut DIN 6885/1, Toleranz P9. Die Drehmomentwerte sind Maximalwerte, die nur bei optimaler Montage und Maßhaltigkeit der Welle erreicht werden.
•maximaler Maßhaltigkeit der Wellen
•exakt fluchtenden Wellenenden
•fachgerechter Montage
Temperaturbereich -40 ° C bis +175 ° C. Maximale Drehzahl 4000 min-1. Die Schrauben DIN 912 - 12.9 sind mit einer Nylonschicht überzogen. Die Schrauben können sich nicht durch Vibration lösen. Bohrungstoleranz: +0,051 mm. Passfedernut DIN 6885/1, Toleranz P9. Die Drehmomentwerte sind Maximalwerte, die nur bei optimaler Montage und Maßhaltigkeit der Welle erreicht werden.
Eigenschaften
| D1: | 20 |
|---|---|
| Drehmoment (Nm): | 350 |
| Länge: | 65 |
| Material: | Stahl |
| Nut: | ohne |
| Typ: | geteilt |
| Variante | D1 | Nut | Typ | Preis |
|---|---|---|---|---|
|
10214551 (09100.10-geschlitzt) |
10 | ohne | geschlitzt | Auf Anfrage |
|
10214553 (09100.12-geschlitzt) |
12 | ohne | geschlitzt | Auf Anfrage |
|
10214554 (09100.14-geschlitzt) |
14 | ohne | geschlitzt | Auf Anfrage |
|
10214555 (09100.15-geschlitzt) |
15 | ohne | geschlitzt | Auf Anfrage |
|
10214558 (09100.16-geschlitzt) |
16 | ohne | geschlitzt | Auf Anfrage |
|
10214559 (09100.19-geschlitzt) |
19 | ohne | geschlitzt | Auf Anfrage |
|
10214561 (09100.20-geschlitzt) |
20 | ohne | geschlitzt | Auf Anfrage |
|
10214563 (09100.25-geschlitzt) |
25 | ohne | geschlitzt | Auf Anfrage |
|
10214564 (09100.30-geschlitzt) |
30 | ohne | geschlitzt | Auf Anfrage |
|
10214565 (09100.10-geteilt) |
10 | ohne | geteilt | Auf Anfrage |
|
10214566 (09100.12-geteilt) |
12 | ohne | geteilt | Auf Anfrage |
|
10214567 (09100.14-geteilt) |
14 | ohne | geteilt | Auf Anfrage |
|
10214568 (09100.15-geteilt) |
15 | ohne | geteilt | Auf Anfrage |
|
10214569 (09100.16-geteilt) |
16 | ohne | geteilt | Auf Anfrage |
|
10214570 (09100.19-geteilt) |
19 | ohne | geteilt | Auf Anfrage |
|
10214571 (09100.20-geteilt) |
20 | ohne | geteilt | Auf Anfrage |
|
10214572 (09100.25-geteilt) |
25 | ohne | geteilt | Auf Anfrage |
|
10214573 (09100.30-geteilt) |
30 | ohne | geteilt | Auf Anfrage |
|
10214576 (09100.10-MN-geschlitzt) |
10 | mit | geschlitzt | Auf Anfrage |
|
10214577 (09100.12-MN-geschlitzt) |
12 | mit | geschlitzt | Auf Anfrage |
|
10214578 (09100.14-MN-geschlitzt) |
14 | mit | geschlitzt | Auf Anfrage |
|
10214579 (09100.15-MN-geteilt) |
15 | mit | geteilt | Auf Anfrage |
|
10214580 (09100.15-MN-geschlitzt) |
15 | ohne | geschlitzt | Auf Anfrage |
|
10214581 (09100.16-MN-geschlitzt) |
16 | mit | geschlitzt | Auf Anfrage |
|
10214582 (09100.19-MN-geteilt) |
19 | ohne | geteilt | Auf Anfrage |
|
10214583 (09100.20-MN-geschlitzt) |
20 | mit | geschlitzt | Auf Anfrage |
|
10214584 (09100.25-MN-geteilt) |
25 | ohne | geteilt | Auf Anfrage |
|
10214585 (09100.25-MN-geschlitzt) |
25 | ohne | geschlitzt | Auf Anfrage |
|
10214586 (09100.30-MN-geteilt) |
30 | ohne | geteilt | Auf Anfrage |
|
10214587 (09100.30-MN-geschlitzt) |
30 | mit | geschlitzt | Auf Anfrage |
|
10214588 (09100.10-MN-geteilt) |
10 | ohne | geteilt | Auf Anfrage |
|
10214589 (09100.12-NM-geteilt) |
12 | mit | geteilt | Auf Anfrage |
|
10214590 (09100.14-NM-geteilt) |
14 | mit | geteilt | Auf Anfrage |
|
10214591 (09100.16-MN-geteilt) |
16 | ohne | geteilt | Auf Anfrage |
|
10214592 (09100.20-MN-geteilt) |
20 | ohne | geteilt | Auf Anfrage |
|
10214594 (09100.35-ON-geschlitzt) |
35 | ohne | geschlitzt | Auf Anfrage |
|
10214595 (09100.40-ON-geschlitzt) |
40 | ohne | geschlitzt | Auf Anfrage |
|
10214596 (09100.50-ON-geschlitzt) |
50 | ohne | geschlitzt | Auf Anfrage |
|
10214597 (09100.8-ON-geschlitzt) |
8 | ohne | geschlitzt | Auf Anfrage |
|
10214598 (09100.6-ON-geschlitzt) |
6 | ohne | geschlitzt | Auf Anfrage |
|
10214599 (09100.5-ON-geschlitzt) |
5 | ohne | geschlitzt | Auf Anfrage |
|
10214600 (09100.4-ON-geschlitzt) |
4 | ohne | geschlitzt | Auf Anfrage |
|
10214601 (09100.19-MN-geschlitzt) |
19 | mit | geschlitzt | Auf Anfrage |
|
10214602 (09100.35-MN-geschlitzt) |
35 | mit | geschlitzt | Auf Anfrage |
|
10214603 (09100.40-MN-geschlitzt) |
40 | mit | geschlitzt | Auf Anfrage |
|
10214604 (09100.50-MN-geschlitzt) |
50 | mit | geschlitzt | Auf Anfrage |
|
10214605 (09100.8-MN-geschlitzt) |
8 | mit | geschlitzt | Auf Anfrage |
|
10241625 (09100.40-geteilt) |
30 | ohne | geteilt | Auf Anfrage |
