Produktnummer:
10193392
Herstellernummer:
09113-28-K14-60-EG
Hersteller:
LE70006-Leschhorn
Leschhorn 09113-28-K14-60-EG DIN 808 Wellengelenk mit GLEITLAGER Bohrung mit Nut, EINFACH
Außendurchmesser (d1):
28
Bohrung (d2):
14
Bohrungskennzeichnung (BKZ):
K
Form:
EG
Vierkant (s_2):
-
| Anzahl | Preis* |
|---|---|
| Bis 9 |
38,08 €
|
| Bis 13 |
34,27 €
|
| Bis 17 |
30,46 €
|
| Ab 18 |
28,06 €
|
Produktnummer:
10193392

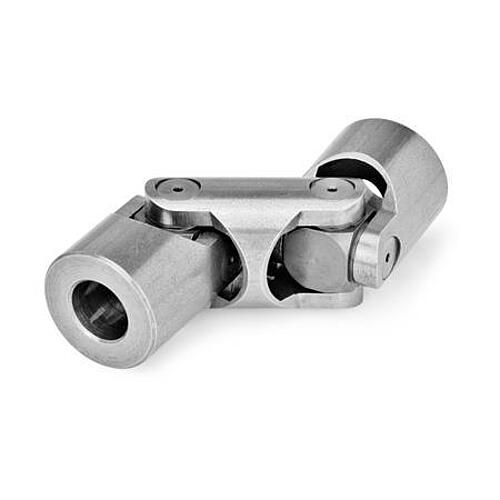

DIN 808 Wellengelenke mit Gleitlager, einfach und doppelt
Beschreibung
DIN 808 Wellengelenke (Kreuzgelenke) mit Gleitlager eignen sich besonders für die Übertragung von Kräften bei höheren Drehzahlen. Die Drehzalgrenze ist abhängig vom Arbeitswinkel. Der größte Arbeitswinkel beträgt für alle Gelenkarten 45° (Doppelgelenke 90°). Bei Winkeln über 20° (bzw. 40°) sollten jedoch nur sehr niedrige Drehzahlen verwendet werden. Wellengelenke in Normalausführung können bis 2.000 U/min, Gelenke mit Nadellagern bis 4.000 U/min verwendet werden.
Nadelgelagerte Gelenke werden normalerweise nur bei Drehzahlen über 1.000 U/min verwendet. Zur Bestimmung der Gelenkgröße dienen die angegebenen Drehmomentkurven. Die in den Tabellen angegebenen Werte sind bis zu einem Arbeitswinkel von 5° gültig. Bei größeren Winkeln verringern sich die übertragbaren Drehmomente. Den Korrekturfaktor entnehmen Sie bitte den Diagrammen.
Die jeweiligen Bruchmomente finden Sie in den Maßtabellen.
Bei Dauerbetrieb ist für eine auszureichende Schmierung zu sorgen, gegebenenfalls durch eine mit Fett gefüllte Schutzhülle LE70001 808.1.

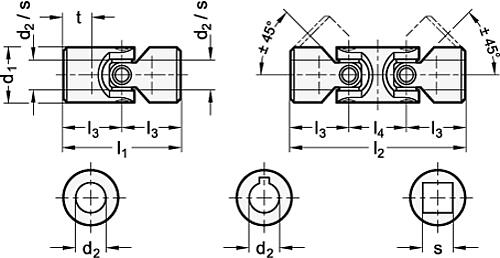

Form B: ohne Nabennut
Form K: mit Nabennut
Form V: mit Vierkant
Nadelgelagerte Gelenke werden normalerweise nur bei Drehzahlen über 1.000 U/min verwendet. Zur Bestimmung der Gelenkgröße dienen die angegebenen Drehmomentkurven. Die in den Tabellen angegebenen Werte sind bis zu einem Arbeitswinkel von 5° gültig. Bei größeren Winkeln verringern sich die übertragbaren Drehmomente. Den Korrekturfaktor entnehmen Sie bitte den Diagrammen.
Die jeweiligen Bruchmomente finden Sie in den Maßtabellen.
Bei Dauerbetrieb ist für eine auszureichende Schmierung zu sorgen, gegebenenfalls durch eine mit Fett gefüllte Schutzhülle LE70001 808.1.
Form B: ohne Nabennut
Form K: mit Nabennut
Form V: mit Vierkant
Eigenschaften
| Außendurchmesser (d1): | 28 |
|---|---|
| Bohrung (d2): | 14 |
| Bohrungskennzeichnung (BKZ): | K |
| Form: | EG |
| Länge doppelt (l2): | - |
| Länge einfach (l1): | 60 |
| Vierkant (s_2): | - |
| Werkstoff: | ST |
