Produktnummer:
10221096
Hersteller:
LE70245-Leschhorn

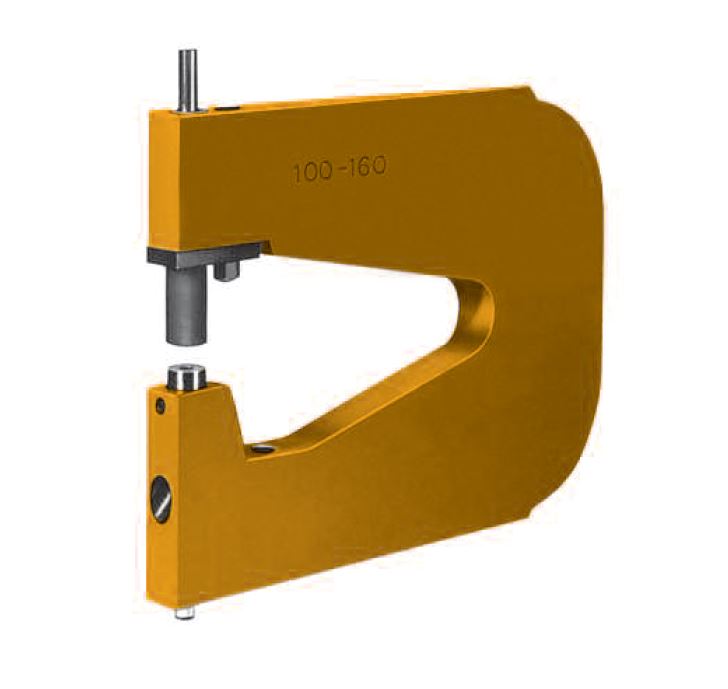

Leschhorn 100-160 Locheinheit 100 Loch-Ø 2-7 mm, Ausladung 160, Breite 20
Loch-Ø (mm):
2-7
Materialstärke:
0,3-5 mm
Schnittform:
Rundschnitt
LE 100 Locheinheit Loch-Ø 2-7 mm
Beschreibung
Nur Rundschnitt - Loch-Ø bei BL 3 2–7 mm^1 - Loch-Ø bei BL 5, max. 5 mm - Materialstärke bei St 60 0,3–5 mm
1)Loch-Ø 6 bis 7 mm nur in Materialstärke bis 3 mm.
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten Zubehör - siehe Kapitel Zubehör
1)Loch-Ø 6 bis 7 mm nur in Materialstärke bis 3 mm.
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 160 |
|---|---|
| Breite B: | 20 |
| Gewicht [kg]: | 5,2 |
| Loch-Ø (mm): | 2-7 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 400-Ø-BL-ST |
| Schneidsatz Formloch: | - |
| Schneidsatz Rundloch: | 500-Ø-BL-ST |
| Schnittform: | Rundschnitt |
| Stempel Rundloch: | 300-Ø |
| Variante | Loch-Ø (mm) | Materialstärke | Schnittform | Preis |
|---|---|---|---|---|
|
10221096 (100-160) |
2-7 | 0,3-5 mm | Rundschnitt | ab 836,11 € |
Produktgalerie überspringen
Ähnliche Produkte
Leschhorn S400-2,00 Matrize 400 für Locheinheiten der Serie 100, Loch-Ø 2,00, ØD1 15, H 16
64,17 €*
RundlochwerkzeugeBeim Lochen entspricht die Stempelabmessung dem Nennmaß des Durchbruches.Bei Bestellung eines kompletten Lochwerkzeugsatzes (Stempel und Matrize) bzw. einer einzelnen Matrize wird die Matrize unter Berücksichtigung der Materialstärke und der Werkstoffestigkeit werkseitig mit dem erforderlichen Schneidspiel versehen.Das Schneidspiel ist die Differenz von Matrizendurchmesser zu Stempeldurchmesser.Die zu lochende Materialstärke sollte das 0,8-fache des Stempeldurchmessers nicht übersteigen, da sonst vorzeitiger Werkzeugverschleiß eintritt.
Varianten ab 52,96 €*
Leschhorn L300-2,00 Stempel 300 für Locheinheiten der Serie 100, Loch-Ø 2,00, ØD2 8, L 105
62,53 €*
RundlochwerkzeugeEntsprechend der gewünschten Lochabmessung wird unter Berücksichtigung der angegebenen Materialstärke und der Werkstofffestigkeit die Matrize werkseitig mit dem erforderlichen Schneidspiel versehen.Mit Hilfe von Reduzierhülsen und -buchsen können bei einem Teil derLocheinheiten kleinere Loch-Ø, als bei den jeweiligen Serien angegeben, gelocht werden.Locheinheiten für Rundschnitt können mit Hilfe eines Formschnitt-Umrüstsatzes leicht und schnell in Locheinheiten zum Einsatzmit Formlochwerkzeugenumgerüstet werden.
