Produktnummer:
10221097
Hersteller:
LE70245-Leschhorn

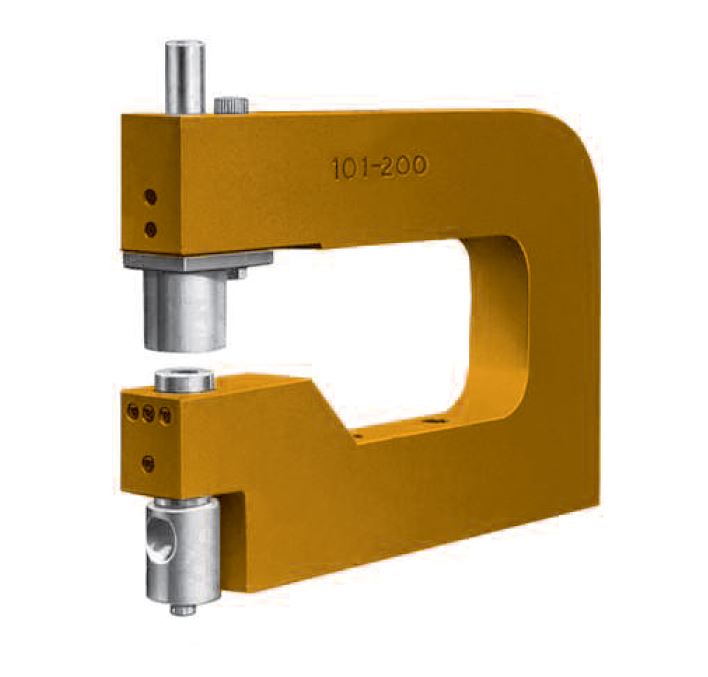

Leschhorn 101-200F Locheinheit 101 Loch-Ø 2-13 mm, Ausladung 200, Breite 30
Loch-Ø (mm):
2-13
Materialstärke:
0,3-5 mm
Schnittform:
Rund- und Formschnitt
LE 101 Locheinheit Loch-Ø 2-13 mm
Beschreibung
Rund- und Formschnitt - Loch-Ø bei BL 3 2–13 mm
Loch-Ø bei BL 5, max. 11 mm Materialstärke bei St 60 0,3–5 mm
1) Loch-Ø 12 bis 13 mm nur in Materialstärken bis 3 mm. Für Loch-Ø 2–7 ist mit Hilfe einer Reduzierhülse und -buchse der Einsatz von Stempel und Matrize der nächstkleineren Locheinheit möglich.
Lochwerkzeuge (Stempel und Matrize) separat bestellen siehe Tabelle unten Zubehör - siehe Kapitel Zubehör
Loch-Ø bei BL 5, max. 11 mm Materialstärke bei St 60 0,3–5 mm
1) Loch-Ø 12 bis 13 mm nur in Materialstärken bis 3 mm. Für Loch-Ø 2–7 ist mit Hilfe einer Reduzierhülse und -buchse der Einsatz von Stempel und Matrize der nächstkleineren Locheinheit möglich.
Lochwerkzeuge (Stempel und Matrize) separat bestellen siehe Tabelle unten Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 30 |
| Gewicht [kg]: | 7,8 |
| Loch-Ø (mm): | 2-13 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 401-Ø-BL-ST |
| Schneidsatz Formloch: | 501-Formloch-BL-ST |
| Schneidsatz Rundloch: | 501-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 301-Ø |
| Variante | Schnittform | Materialstärke | Loch-Ø (mm) | Preis |
|---|---|---|---|---|
|
10221097 (101-200F) |
Rund- und Formschnitt | 0,3-5 mm | 2-13 | ab 1.017,41 € |
