Produktnummer:
10221098
Hersteller:
LE70245-Leschhorn

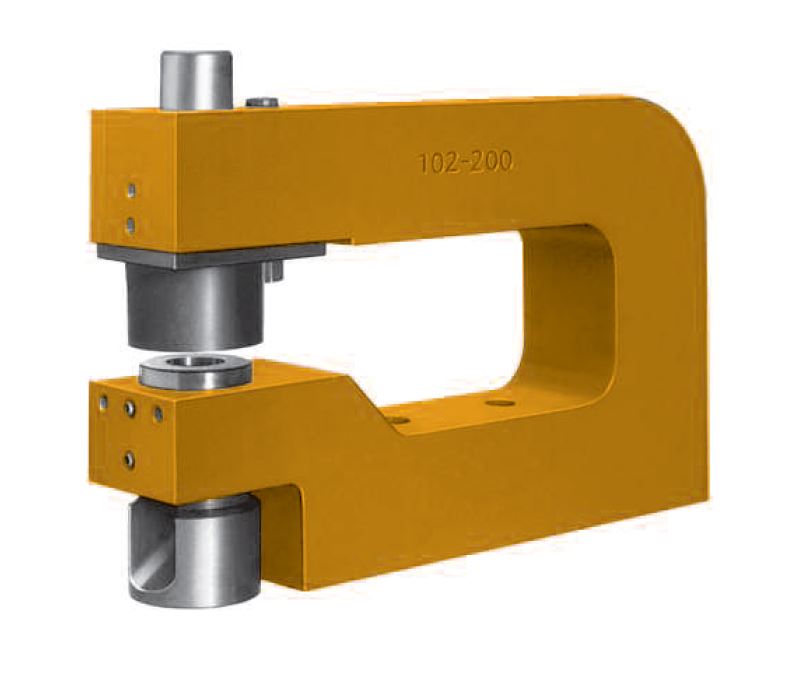

Leschhorn 102-200F Locheinheit 102 Loch-Ø 8-25 mm, Ausladung 200, Breite 55
Loch-Ø (mm):
8-25
Materialstärke:
0,3-5 mm
Schnittform:
Rund- und Formschnitt
LE102 Locheinheit Loch-Ø 8-25 mm
Beschreibung
Rund- und Formschnitt - Loch-Ø 8–25 mm^1Materialstärke bei St 60 0,3–5 mm
1)Loch-Ø 2 bis 8 mm werden durch zusätzliche Bestellung einer Reduzierhülse und -buchse ermöglicht. Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle untenZubehör siehe Kapitel Zubehör
1)Loch-Ø 2 bis 8 mm werden durch zusätzliche Bestellung einer Reduzierhülse und -buchse ermöglicht. Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle untenZubehör siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 55 |
| Gewicht [kg]: | 15,00 |
| Loch-Ø (mm): | 8-25 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 402-Ø-BL-ST |
| Schneidsatz Formloch: | 502-Formloch-BL-ST |
| Schneidsatz Rundloch: | 502-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 302-Ø |
| Variante | Schnittform | Materialstärke | Loch-Ø (mm) | Preis |
|---|---|---|---|---|
|
10221098 (102-200F) |
Rund- und Formschnitt | 0,3-5 mm | 8-25 | ab 1.296,83 € |
