Produktnummer:
10221099
Hersteller:
LE70245-Leschhorn

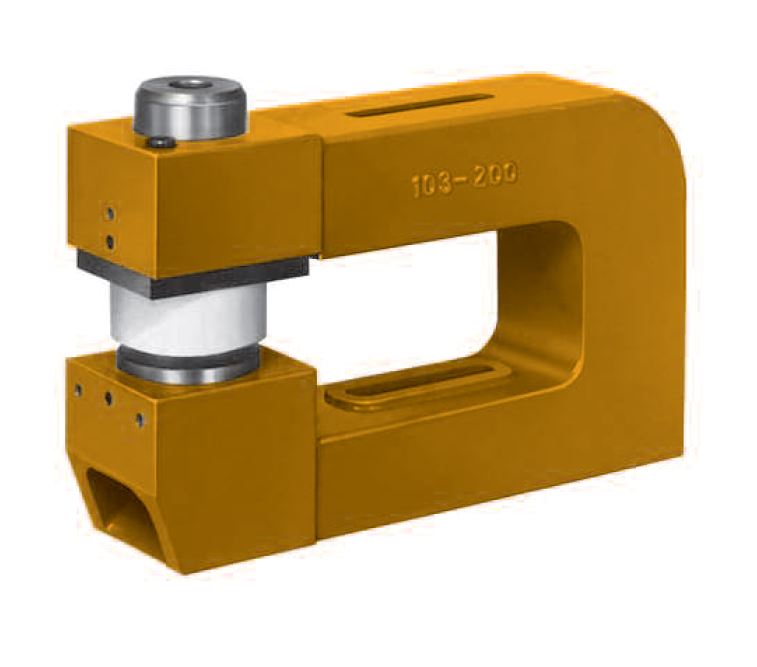

Leschhorn 103-200F Locheinheit 103 Loch-Ø 25-40 mm, Ausladung 200, Breite 75
Loch-Ø (mm):
25-40
Materialstärke:
0,3-5 mm
Schnittform:
Rund- und Formschnitt
LE 103 Locheinheit Loch-Ø 25-40 mm
Beschreibung
Rund- und Formschnitt - Loch-Ø 25–40 mm^1 Materialstärke bei St 60 - 0,3 - 5 mm
1)Lochwerkzeuge für Loch-Ø 20 bis 25 mm sind auf Wunsch als Sonder-Abmessungen lieferbar
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten Zubehör - siehe Kapitel Zubehör
1)Lochwerkzeuge für Loch-Ø 20 bis 25 mm sind auf Wunsch als Sonder-Abmessungen lieferbar
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 75 |
| Gewicht [kg]: | 14,00 |
| Loch-Ø (mm): | 25-40 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 403-Ø-BL-ST |
| Schneidsatz Formloch: | 503-Formloch-BL-ST |
| Schneidsatz Rundloch: | 503-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 303-Ø |
| Variante | Schnittform | Materialstärke | Loch-Ø (mm) | Preis |
|---|---|---|---|---|
|
10221099 (103-200F) |
Rund- und Formschnitt | 0,3-5 mm | 25-40 | ab 1.709,58 € |
