Produktnummer:
10221100
Hersteller:
LE70245-Leschhorn

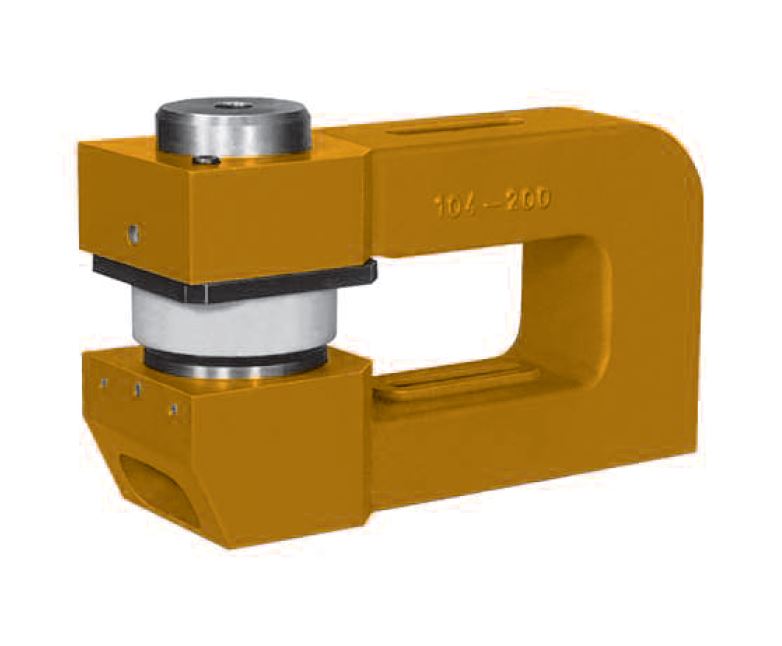

Leschhorn 104-200F Locheinheit 104 Loch-Ø 40-63 mm, Ausladung 200, Breite 108
Loch-Ø (mm):
40-63
Materialstärke:
0,3-5 mm
Schnittform:
Rund- und Formschnitt
LE 104 Locheinheit Loch-Ø 40-63 mm
Beschreibung
Rund- und Formschnitt - Loch-Ø 40–63 mm
Materialstärke bei St 60 0,3–5 mm
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten.
Zubehör - siehe Kapitel Zubehör
Materialstärke bei St 60 0,3–5 mm
Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten.
Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 108 |
| Gewicht [kg]: | 20,00 |
| Loch-Ø (mm): | 40-63 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 404-Ø-BL-ST |
| Schneidsatz Formloch: | 504-Formloch-BL-ST |
| Schneidsatz Rundloch: | 504-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 304-Ø |
| Variante | Schnittform | Materialstärke | Loch-Ø (mm) | Preis |
|---|---|---|---|---|
|
10221100 (104-200F) |
Rund- und Formschnitt | 0,3-5 mm | 40-63 | ab 2.438,93 € |
