Produktnummer:
10221101
Hersteller:
LE70245-Leschhorn

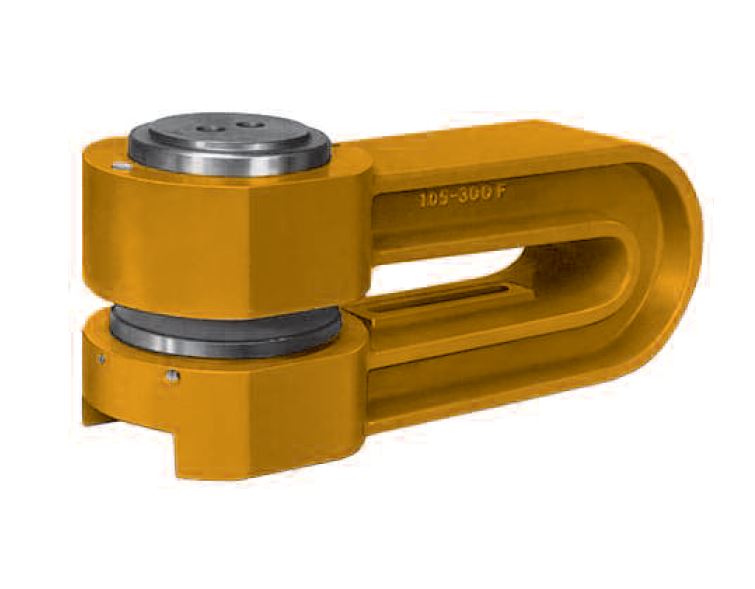

Leschhorn 105-300F Locheinheit 105 Loch-Ø 63-100 mm, Ausladung 300, Breite 160
Loch-Ø (mm):
63-100
Materialstärke:
0,75-5 mm
Schnittform:
Rund- und Formschnitt
LE 105-300 F Locheinheit Loch-Ø 63-100 mm
Beschreibung
Rund- und FormschnittLoch-Ø 63–100 mm
Materialstärke bei St 60 0,75–5 mm
Lochwerkzeuge (Stempel und Matrize) separat bestellen siehe Tabelle unten
Zubehör - siehe Kapitel Zubehör
Materialstärke bei St 60 0,75–5 mm
Lochwerkzeuge (Stempel und Matrize) separat bestellen siehe Tabelle unten
Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 300 |
|---|---|
| Breite B: | 160 |
| Gewicht [kg]: | 42,00 |
| Loch-Ø (mm): | 63-100 |
| Materialstärke: | 0,75-5 mm |
| Matrize Rundloch: | 405-Ø-BL-ST |
| Schneidsatz Formloch: | 505-Formloch-BL-ST |
| Schneidsatz Rundloch: | 505-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 305-Ø |
| Variante | Schnittform | Loch-Ø (mm) | Materialstärke | Preis |
|---|---|---|---|---|
|
10221101 (105-300F) |
Rund- und Formschnitt | 63-100 | 0,75-5 mm | ab 5.404,46 € |
Produktgalerie überspringen
Ähnliche Produkte
Leschhorn S405-63,00 Matrize 405 für Locheinheiten der Serie 105, Loch-Ø 63,00, ØD1 145, H 25
RundlochwerkzeugeBeim Lochen entspricht die Stempelabmessung dem Nennmaß des Durchbruches.Bei Bestellung eines kompletten Lochwerkzeugsatzes (Stempel undMatrize) bzw. einer einzelnen Matrize wird die Matrize unter Berücksichtigung der Materialstärke undder Werkstoffestigkeit werkseitig mit dem erforderlichen Schneidspiel versehen.Das Schneidspiel ist die Differenz von Matrizendurchmesser zu Stempeldurchmesser.Die zu lochende Materialstärke sollte das 0,8-fache des Stempeldurchmessers nicht übersteigen, da sonst vorzeitiger Werkzeugverschleiß eintritt.
