Produktnummer:
10221102
Herstellernummer:
111-125F
Hersteller:
LE70245-Leschhorn

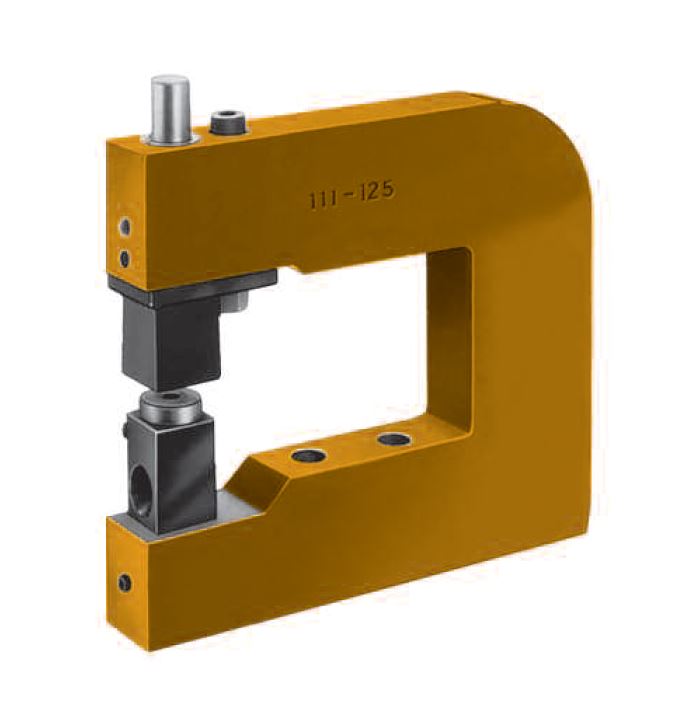

Leschhorn 111-125F Locheinheit 111 Loch-Ø 3-13 mm, Ausladung 125, Breite 30
Loch-Ø (mm):
2-13
Materialstärke:
0,3-5 mm
Matrize Rundloch:
401-Ø-BL-ST
Schnittform:
Rund- und Formschnitt
LE 111 Locheinheit Loch-Ø 2-13 mm
Beschreibung
Rund- und FormschnittLoch-Ø bei BL 3 2–13 mm^1, Loch-Ø bei BL 5, max. 11 mm Materialstärke bei St 60 0,3–5 mm
1) Loch-Ø 12 bis 13 mm nur in Materialstärken bis 3 mm.
Locheinheiten der Serie 111 sind besonders zum Lochen von kleineren Profilen einzusetzen. In speziellen Einsatzfällen kann entweder ein Sondermatrizenhalter mit einer kleinen Sonder-Matrize (siehe Abb.) oder eine einteilige Blockmatrize (siehe Abb.) benutzt werden. In beiden Fällen lassen sich nach Entfernen des serienmäßigen Matrizenhaltersbesonders eng profilierte Teile lochen.
Lochwerkzeuge (Stempel und Matrize) separat bestellen, Zubehör - siehe Kapitel Zubehör
1) Loch-Ø 12 bis 13 mm nur in Materialstärken bis 3 mm.
Locheinheiten der Serie 111 sind besonders zum Lochen von kleineren Profilen einzusetzen. In speziellen Einsatzfällen kann entweder ein Sondermatrizenhalter mit einer kleinen Sonder-Matrize (siehe Abb.) oder eine einteilige Blockmatrize (siehe Abb.) benutzt werden. In beiden Fällen lassen sich nach Entfernen des serienmäßigen Matrizenhaltersbesonders eng profilierte Teile lochen.
Lochwerkzeuge (Stempel und Matrize) separat bestellen, Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 125 |
|---|---|
| Breite B: | 30 |
| Gewicht [kg]: | 6,00 |
| Loch-Ø (mm): | 2-13 |
| Materialstärke: | 0,3-5 mm |
| Matrize Rundloch: | 401-Ø-BL-ST |
| Schneidsatz Formloch: | 501-Formloch-BL-ST |
| Schneidsatz Rundloch: | 501-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 301-Ø |
| Variante | Schnittform | Materialstärke | Loch-Ø (mm) | Matrize Rundloch | Preis |
|---|---|---|---|---|---|
|
10221102 (111-125F) |
Rund- und Formschnitt | 0,3-5 mm | 2-13 | 401-Ø-BL-ST | ab 1.248,00 € |
