Produktnummer:
10221103
Hersteller:
LE70245-Leschhorn

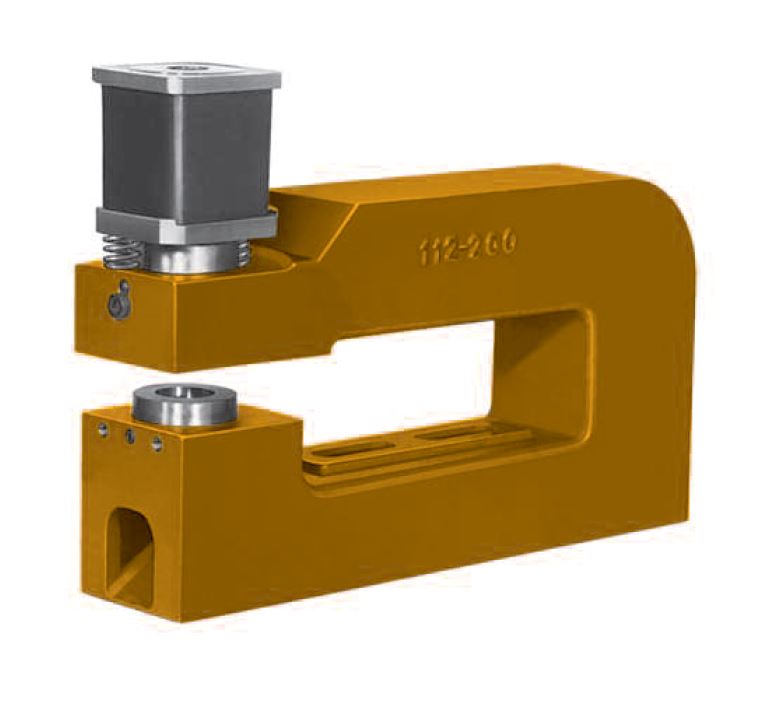

Leschhorn 112-200F Locheinheit 112 Loch-Ø 8-22 mm, Ausladung 200, Breite 63
Loch-Ø (mm):
8-22
Materialstärke:
2-10 mm
Schnittform:
Rund- und Formschnitt
LE 112 Locheinheit 112 Loch-Ø 8-22 mm
Beschreibung
Rund- und Formschnitt, Loch-Ø 8–22 mm, Materialstärke bei St 60 2–10 mm Mit diesen Locheinheiten können bei kleinen baulichenVeränderungen auch z.B. L-, U- oder Z-Profile gelocht werden;siehe Ausführungsbeispiel. Lochwerkzeuge (Stempel und Matrize) separat bestellensiehe Tabelle unten Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 63 |
| Gewicht [kg]: | 16,00 |
| Loch-Ø (mm): | 8-22 |
| Materialstärke: | 2-10 mm |
| Matrize Rundloch: | 402-Ø-BL-ST |
| Schneidsatz Formloch: | 512-Formloch-BL-ST |
| Schneidsatz Rundloch: | 512-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 312-Ø |
| Variante | Materialstärke | Schnittform | Loch-Ø (mm) | Preis |
|---|---|---|---|---|
|
10221103 (112-200F) |
2-10 mm | Rund- und Formschnitt | 8-22 | ab 1.853,67 € |
