Produktnummer:
10221105
Hersteller:
LE70245-Leschhorn

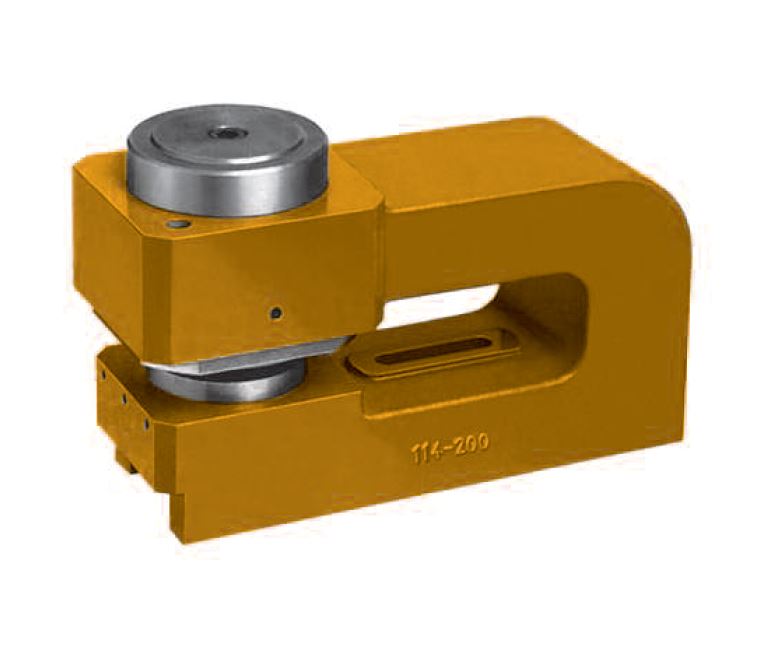

Leschhorn 114-200 F Leschhorn Locheinheit 114 Loch-Ø 35-63 mm, Ausladung 200, Breite 112
Ausladung:
200
Breite B:
112
Gewicht [kg]:
34,00
Loch-Ø (mm):
35-63
Materialstärke:
2-10 mm
Matrize Rundloch:
404-Ø-BL-ST
Schneidsatz Formloch:
514-Formloch-BL-ST
Schneidsatz Rundloch:
514-Ø-BL-ST
Schnittform:
Rund- und Formschnitt
Stempel Rundloch:
314-Ø
LE 114 Locheinheit Loch-Ø 35-63 mm
Beschreibung
Rund- und FormschnittLoch-Ø 35–63 mm
Materialstärke bei St 60 2–10 mm.
Lochwerkzeuge Stempel und Matrize separat bestellen siehe Tabelle unten
Zubehör - siehe Kapitel Zubehör
Materialstärke bei St 60 2–10 mm.
Lochwerkzeuge Stempel und Matrize separat bestellen siehe Tabelle unten
Zubehör - siehe Kapitel Zubehör
Eigenschaften
| Ausladung: | 200 |
|---|---|
| Breite B: | 112 |
| Gewicht [kg]: | 34,00 |
| Loch-Ø (mm): | 35-63 |
| Materialstärke: | 2-10 mm |
| Matrize Rundloch: | 404-Ø-BL-ST |
| Schneidsatz Formloch: | 514-Formloch-BL-ST |
| Schneidsatz Rundloch: | 514-Ø-BL-ST |
| Schnittform: | Rund- und Formschnitt |
| Stempel Rundloch: | 314-Ø |
| Variante | Ausladung | Materialstärke | Schnittform | Matrize Rundloch | Loch-Ø (mm) | Breite B | Gewicht [kg] | Schneidsatz Rundloch | Stempel Rundloch | Schneidsatz Formloch | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10221105 (114-200 F) |
200 | 2-10 mm | Rund- und Formschnitt | 404-Ø-BL-ST | 35-63 | 112 | 34,00 | 514-Ø-BL-ST | 314-Ø | 514-Formloch-BL-ST | ab 3.822,96 € |
Produktgalerie überspringen
Ähnliche Produkte

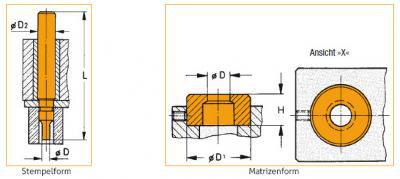

Leschhorn S404-35,00 Matrize 404 für Locheinheiten der Serien 104, 114, 144, 164 Loch-Ø 35,00, ØD1 90, H 25
