Produktnummer:
10296314
Hersteller:
LE71376-Leschhorn

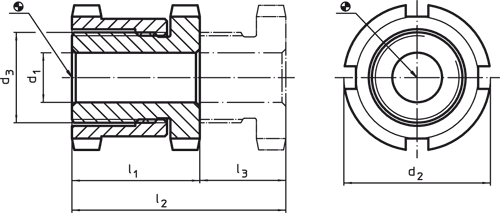

Leschhorn 12201.17,5x58 Nivellierelemente hoch, d1= 17,5, d2= 58, l1=63 Hub 23 mm, Tragfähigkeit 136,0 KN, für Schraube M16, mit Kontermutter
Hub (mm):
23
Kontermutter:
mit
d1:
17,5
d2:
58
Produktnummer:
10296314
LE 12201 Nivellierelemente hohe Ausführung. mit oder ohne Kontermutter
Beschreibung
Höhenverstellbare Elemente hohe Ausführung, werden zum Nivellieren, Justieren und Ausrichten von Maschinen, Motoren, Aggregaten und Antriebselementen eingesetzt.
Zur vertikalen Verstellung sind die selbstverriegelnden Nivellierelemente mit einem Feingewinde versehen. Alle Höhenverstellelemente haben eine durchgehende Bohrung zur Befestigung. Ein Ausrollschloss dient als Höhenbegrenzung für die maximale Verstellhöhe. Eine Nachstellung mittels Hakenschlüssel DIN 1810 ist möglich.
Form B: ohne Kontermutter
Werkstoff:
Normalausführung 1.7225.
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Zur vertikalen Verstellung sind die selbstverriegelnden Nivellierelemente mit einem Feingewinde versehen. Alle Höhenverstellelemente haben eine durchgehende Bohrung zur Befestigung. Ein Ausrollschloss dient als Höhenbegrenzung für die maximale Verstellhöhe. Eine Nachstellung mittels Hakenschlüssel DIN 1810 ist möglich.
Form B: ohne Kontermutter
Werkstoff:
Normalausführung 1.7225.
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Eigenschaften
| Hub (mm): | 23 |
|---|---|
| Kontermutter: | mit |
| Material: | Stahl |
| Statische Belastung: | 210kN |
| Tragkraft kN: | 136 |
| d1: | 17,5 |
| d2: | 58 |
| d3: | M40x1,5 |
| für Schraube: | M16 |
| l1: | 63 |
Dokumente
1
| Variante | d2 | d1 | Hub (mm) | Kontermutter | Preis |
|---|---|---|---|---|---|
|
10296321 (12201.B5.5x25) |
25 | 5,5 | 15 | ohne | ab 27,15 € |
|
10296320 (12201.B-4.5x25) |
25 | 4,5 | 15 | ohne | ab 27,20 € |
|
10296322 (12201.B6.6x25) |
25 | 6,6 | 15 | ohne | ab 29,80 € |
|
10296323 (12201.B6.6x32) |
32 | 6,6 | 20 | ohne | ab 29,80 € |
|
10296324 (12201.B9.0x32) |
32 | 9,0 | 20 | ohne | ab 29,80 € |
|
10296325 (12201.B11x32) |
32 | 11 | 20 | ohne | ab 29,80 € |
|
10296326 (12201.B11x45) |
45 | 11 | 25 | ohne | ab 31,50 € |
|
10296327 (12201.B13.5x45) |
45 | 13,5 | 25 | ohne | ab 31,50 € |
|
10296307 (12201.5.5x25) |
25 | 5,5 | 10 | mit | ab 33,30 € |
|
10296304 (12201.6.6x25) |
25 | 6,6 | 10 | mit | ab 34,58 € |
|
10296308 (12201.4.5x25) |
25 | 4,5 | 10 | mit | ab 35,45 € |
|
10296309 (12201.9.0x32) |
32 | 9,0 | 14 | mit | ab 36,20 € |
|
10296310 (12201.11x32) |
32 | 11 | 14 | mit | ab 36,20 € |
|
10296328 (12201.B17.5x45) |
45 | 17,5 | 25 | ohne | ab 37,50 € |
|
10296329 (12201.B17.5x58) |
58 | 17,5 | 32 | ohne | ab 37,50 € |
|
10296330 (12201.B22x58) |
58 | 22,0 | 20 | ohne | ab 37,50 € |
|
10296331 (12201.B26x58) |
58 | 26,0 | 32 | ohne | ab 37,50 € |
|
10296305 (12201.6.6x32) |
32 | 6,6 | 14 | mit | ab 37,55 € |
|
10296311 (12201.11x45) |
45 | 11 | 18 | mit | ab 39,10 € |
|
10296312 (12201.13.5x45) |
45 | 13,5 | 18 | mit | ab 39,10 € |
|
10296313 (12201.17.5x45) |
45 | 17,5 | 18 | mit | ab 39,10 € |
|
10296314 (12201.17.5x58) |
58 | 17,5 | 23 | mit | ab 46,10 € |
|
10296315 (12201.22x58) |
58 | 22,0 | 23 | mit | ab 47,90 € |
|
10296316 (12201.26x58) |
58 | 26,0 | 23 | mit | ab 47,90 € |
|
10296332 (12201.B33x70) |
70 | 33,0 | 40 | ohne | ab 71,80 € |
|
10296333 (12201.B22x70) |
70 | 22,0 | 20 | ohne | ab 74,70 € |
|
10296317 (12201.22x70) |
70 | 22,0 | 29 | mit | ab 92,70 € |
|
10296318 (12201.26x70) |
70 | 26,0 | 29 | mit | ab 92,70 € |
|
10296319 (12201.33x70) |
70 | 33,0 | 29 | mit | ab 92,70 € |
