Produktnummer:
10294879
Herstellernummer:
15104.2 66/5-A-1:1-V8xH8-2
Hersteller:
LE70063-Leschhorn

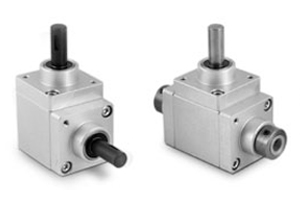

Leschhorn 15104.66/5-A-1:1-V8xH8 Winkelgetriebe A= Antriebswelle Drehrichtung rechts, Übersetzung 1:1, Eingangsvollwelle 8x16 Ausgangshohlwelle 8x14, Drehmoment 4Nm bei 50 U/min
Ausgang:
2
Drehrichtung:
A
Material:
Stahl
Wellen Ø mm:
V8x16/H8x14
Übersetzungsverhältnis:
1:1
15104.66/5-A-1:1-V8xH8 Winkelgetriebe A= Antriebswelle Drehrichtung rechts, Übersetzung 1:1, Eingangsvollwelle 8x16 Ausgangshohlwelle 8x14, Dre bestellen
Produktanfrage
LE 15104 Winkelgetriebe
Beschreibung
Es handelt sich um Winkelvorgelege mit Kegelrädern, geeignet für die Drehübertragungen zwischen senkrecht zur waagrecht geordneten Wellen.
Merkmale
•Es sind verschiedene Untersetzungen lieferbar 1:1 - 1:2 in Reduktion (Standard) - 2:1 multipliziert (auf Anfrage in Version A-B-C,
•Druckgussgehäuse, eloxiert. Wellen aus Stahl
•Gehärtete Kegelradgetriebe. Minimales Winkel- und Axialspiel
•Kugelgelagert
•Spiel-Toleranzen zwischen Zahnrädern von 0,1 zu 0,75
• Typ A: 2 Ausgänge Eingang-Drehrichtung rechts
• Typ B: 3 Ausgänge Eingang-Drehrichtung links
• Typ C: 3 Ausgänge Drehrichtung gegenläufig
•2 Ausgänge Gewicht gr. 300
•3 Ausgänge Gewicht gr. 400
•n1 Eingangsdrehzahl
•n2 Ausgangsdrehzahl
•V Vollwelle
•H Hohlwelle
Hinweis:
Edelstahl Ausführungen auf Anfrage
Merkmale
•Es sind verschiedene Untersetzungen lieferbar 1:1 - 1:2 in Reduktion (Standard) - 2:1 multipliziert (auf Anfrage in Version A-B-C,
•Druckgussgehäuse, eloxiert. Wellen aus Stahl
•Gehärtete Kegelradgetriebe. Minimales Winkel- und Axialspiel
•Kugelgelagert
•Spiel-Toleranzen zwischen Zahnrädern von 0,1 zu 0,75
• Typ A: 2 Ausgänge Eingang-Drehrichtung rechts
• Typ B: 3 Ausgänge Eingang-Drehrichtung links
• Typ C: 3 Ausgänge Drehrichtung gegenläufig
•2 Ausgänge Gewicht gr. 300
•3 Ausgänge Gewicht gr. 400
•n1 Eingangsdrehzahl
•n2 Ausgangsdrehzahl
•V Vollwelle
•H Hohlwelle
Hinweis:
Edelstahl Ausführungen auf Anfrage
Eigenschaften
| Ausgang: | 2 |
|---|---|
| Breite (mm): | 20 |
| Drehrichtung: | A |
| Gesamtlänge (mm): | 39 |
| Höhe (mm): | 31 |
| Material: | Stahl |
| Wellen Ø mm: | V8x16/H8x14 |
| Übersetzungsverhältnis: | 1:1 |
Dokumente
2
| Variante | Ausgang | Drehrichtung | Material | Wellen Ø mm | Übersetzungsverhältnis | Preis |
|---|---|---|---|---|---|---|
|
10214126 (15104.66/5-A-1:2-V10x25) |
2 | A | Stahl | 2x V10x25 | 1:2 | ab 160,00 € |
|
10324757 (15104.66/5P-C-1:2-V10-V10-V10) |
3 | C | Stahl | 3x V10X25 | 1:2 | ab 200,07 € |
|
10214127 (15104.66/5-A-1:2-H8x16) |
2 | A | Stahl | 2x H8x16 | 1:2 | Auf Anfrage |
|
10214128 (15104.66/5-A-2:1-V10x25) |
2 | A | Stahl | 2x V10x25 | 2:1 | Auf Anfrage |
|
10214129 (15104.66/5-A-2:1-H8x16) |
2 | A | Stahl | 2x H8x16 | 2:1 | Auf Anfrage |
|
10214130 (15104.66/5-B-1:1-H8xH8xH8-G) |
3 | B | Stahl | 3x H8x14 | 1:1 | Auf Anfrage |
|
10214131 (15104.66/5-A-1:1-H8xH8) |
2 | A | Stahl | 2x H8x14 | 1:1 | Auf Anfrage |
|
10225725 (15104.66/5-A-1:1-V6x12-V6x10) |
2 | A | Stahl | 2x V6x12 | 1:1 | Auf Anfrage |
|
10225726 (15104.66/5-A-1:1-H6x12-H6x10) |
2 | A | Stahl | 2x H6x12 | 1:1 | Auf Anfrage |
|
10225938 (15104.66/5-B-1:1-V10x25) |
3 | B | Stahl | 3x V10X25 | 1:1 | Auf Anfrage |
|
10230390 (15104.66/5-A-05-V10x25-V10x25) |
0,5 | A | Stahl | 2x V10x25 | 2:1 ins schnelle | Auf Anfrage |
|
10294879 (15104.2 66/5-A-1:1-V8xH8-2) |
2 | A | Stahl | V8x16/H8x14 | 1:1 | Auf Anfrage |
