Produktnummer:
10297202
Herstellernummer:
21134.K73-C
Hersteller:
LE70183-Leschhorn

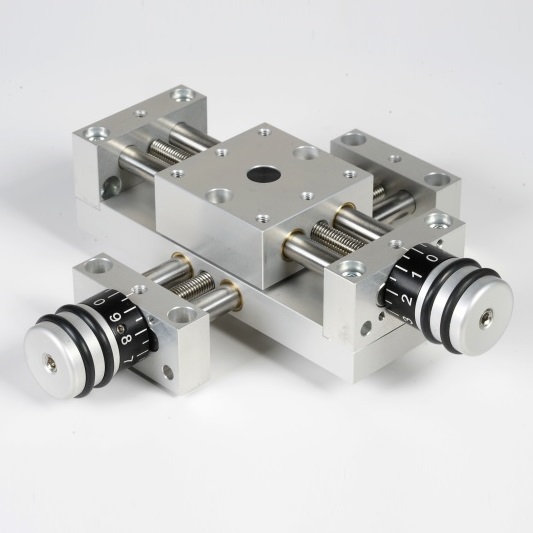

Leschhorn 21134.K73-C Kreuztisch lang, Hub 73 mm, B=75, L=209, H=23,5 m; Form C
Ausführung:
lang
Form:
C
Hub:
73
LE15134 Kreuztische lang
Beschreibung
Der Kreuztisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert mit Positioniertischen, Hubtischen und weiterem Zubehör kombiniert
werden.
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum
Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg
Ausführung:
Radialspiel der Führung, Gleitlager, kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar
Lagerbock und Schlitten aus Aluminium eloxiert
Führungssäulen und Spindel aus rostfreiem Stahl
Gleitführungen aus Messing
werden.
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum
Verstellen kein Lösen und Klemmen der Spindel erforderlich.
Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg
Ausführung:
Radialspiel der Führung, Gleitlager, kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar
Lagerbock und Schlitten aus Aluminium eloxiert
Führungssäulen und Spindel aus rostfreiem Stahl
Gleitführungen aus Messing
Eigenschaften
| Ausführung: | lang |
|---|---|
| Ausführung_1: | Skalenknopf |
| Breite: | 75 |
| F1: | 300 N |
| F2: | 300 N |
| Form: | C |
| Hub: | 73 |
| Höhe: | 23,5 |
| Länge: | 235 |
| Mx (Nm): | 18 |
| My (Nm): | 18 |
| Mz (Nm): | 18 |
Dokumente
1
| Variante | Ausführung | Form | Hub | Preis |
|---|---|---|---|---|
|
10297202 (21134.K73-C) |
lang | C | 73 | ab 376,31 € |
