Produktnummer:
10242090
Herstellernummer:
70022-IF-20
Hersteller:
LE70022-Leschhorn

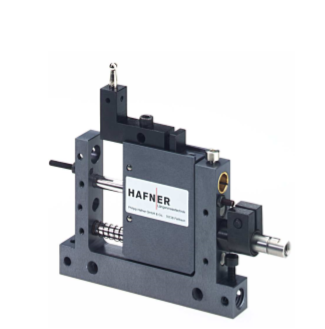

Leschhorn AF-20 Messschlitten für Innenmessungen Hub 20 mm, Messen mit Federkraft/ohne Abhub durch Feder
Anwendung:
Innenmessungen
Typ:
Feder/ohne
LE70022 Messschlitten Baureihe 1528, Hub 20 mm
Beschreibung
Verschiedene Varianten ermöglichen alternativ Außen- oder Innenmessungen, Antastungen mit Federkraft oder Pneumatik. Die Standardfederkraft beträgt 1 N. Durch Einbau diverser Federn kann diese entsprechend erhöht oder reduziert werden. Bitte geben Sie die gewünschte Federkraft in Ihrer Bestellung an. Bei Messung mit Zylinderkraft beträgt die Messkraft 7 N bei 4 bar. Gesamthub 20 mm (Messbereich abhängig vom Messwertaufnehmer!). Anschlussnippel und Pneumatikschlauch sind im Lieferumfang enthalten.
Produktmerkmale
• Große Messarmausladungen durch stabile Kugelführung möglich
• Großer Abhub des Messarms (bis 20 mm) ohne Überdrücken des Induktivtasters
• Einbaulage ist beliebig. Einstellbare Anschläge begrenzen den Hub
• Messkraft wahlweise mit Zylinderkraft (4 bar = 7 N) oder Federkraft (Standard 1 N)
• Spannschaftdurchmesser für den Messwertaufnehmer ist Ø 8H7
• Schutz der induktiven Messtaster

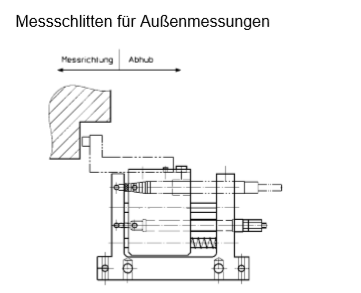

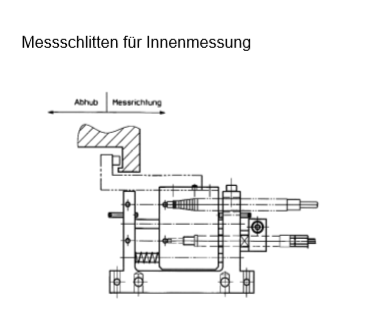

• Der Messwertaufnehmer (Taster oder Messuhr) liegt entweder an dem Querstift im Steg des U-förmigen Außenteiles (bei Außenmessungen) oder an dem Querstift im beweglichen Mittelteil des Messschlittens (bei Innenmessungen) an.
Produktmerkmale
• Große Messarmausladungen durch stabile Kugelführung möglich
• Großer Abhub des Messarms (bis 20 mm) ohne Überdrücken des Induktivtasters
• Einbaulage ist beliebig. Einstellbare Anschläge begrenzen den Hub
• Messkraft wahlweise mit Zylinderkraft (4 bar = 7 N) oder Federkraft (Standard 1 N)
• Spannschaftdurchmesser für den Messwertaufnehmer ist Ø 8H7
• Schutz der induktiven Messtaster
• Der Messwertaufnehmer (Taster oder Messuhr) liegt entweder an dem Querstift im Steg des U-förmigen Außenteiles (bei Außenmessungen) oder an dem Querstift im beweglichen Mittelteil des Messschlittens (bei Innenmessungen) an.
Eigenschaften
| Anwendung: | Innenmessungen |
|---|---|
| Messbereich (mm): | 20 |
| Messkraft N: | 1 |
| Typ: | Feder/ohne |
Dokumente
1
| Variante | Typ | Anwendung | Preis |
|---|---|---|---|
|
10242090 (70022-IF-20) |
Feder/ohne | Innenmessungen | ab 484,33 € |
|
10242086 (70022-AP20-F) |
Zylinder/Feder | Außenmessung | ab 565,77 € |
|
10242089 (70022-IP20-F) |
Zylinder/Feder | Innenmessungen | ab 565,77 € |
|
10242085 (70022-AF20-P) |
Feder/pneum. | Außenmessung | ab 604,00 € |
|
10242088 (70022-IF20-P) |
Feder/pneum. | Innenmessungen | ab 633,00 € |
|
10242087 (70022-AF-20) |
Feder/ohne | Außenmessung | Auf Anfrage |
Produktgalerie überspringen
Ähnliche Produkte

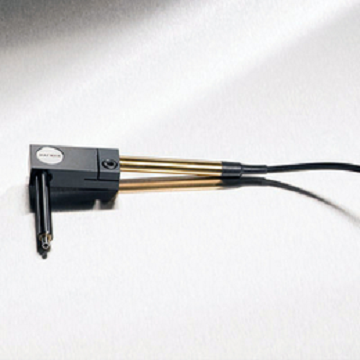

Leschhorn T-101-F Induktive Messtaster Messbereich ± 2, axialer Kabelausgang
