Produktnummer:
10041693
Hersteller:
LE70229-Leschhorn
Leschhorn E217 Handkurbeln mit Umleggriff L 219; R 180; Bohrung d1 D05; Kunststoff PA, schwarz, Gewindebuchse Messing
R:
180
d1:
D05 H9
Produktanfrage

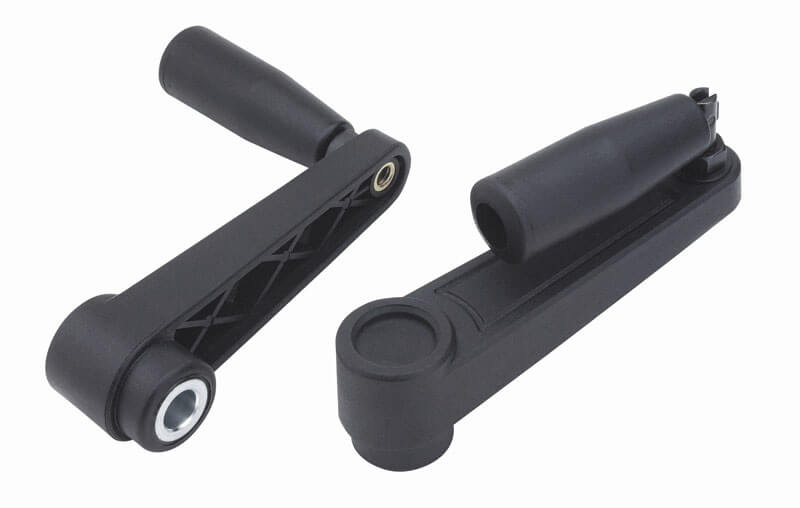

LE E217 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E217 Umleggriff-Handkurbeln Kunststoff ( glasfaserverstärktes PA), gelochte Blindbuchse aus verzinktem Stahl mit Toleranz H7.
Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

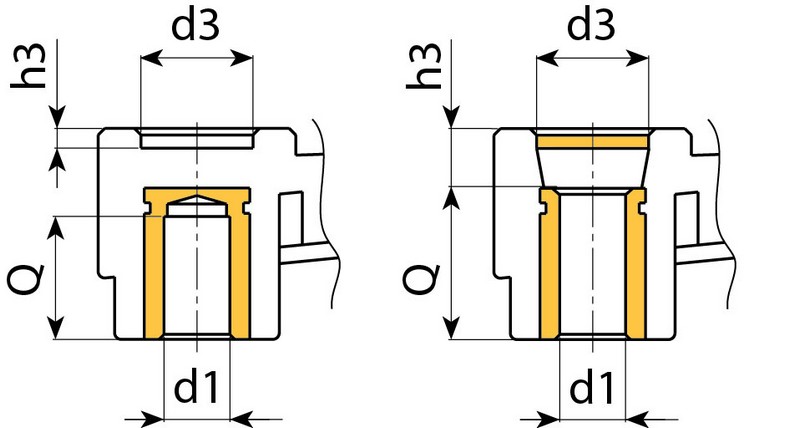

Eigenschaften
| A: | 26,5 |
|---|---|
| B: | 14 |
| D: | 46 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,450 |
| H: | 54 |
| Ht: | 88 |
| L: | 219 |
| L1: | 97 |
| Q: | 26 |
| R: | 180 |
| c: | 16,5 |
| d (mm): | 39 |
| d1: | D05 H9 |
| d3: | 27,5 |
| dl: | 26 |
| dm: | 24 |
| h: | 16,5 |
| h3: | 4 |
| m: | 40 |
