Produktnummer:
10040683
Herstellernummer:
70229-E520080.D1001
Hersteller:
LE70229-Leschhorn

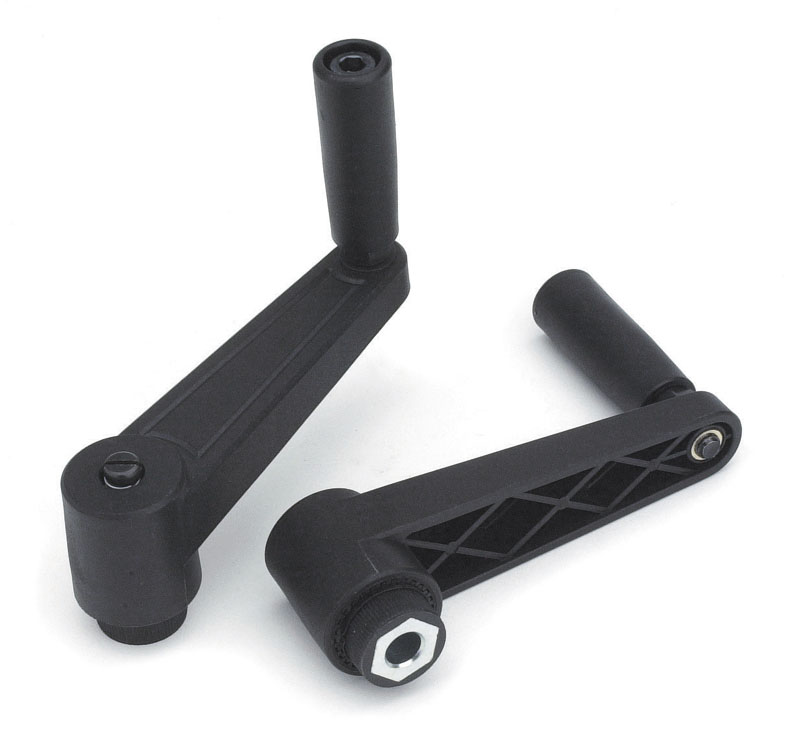

Leschhorn E520 Handkurbeln L 108; R 80; Bohrung d1 D10; Kunststoff PA, schwarz, Gewindebuchse Messing
A:
22
B:
11,5
D:
34
Farbe:
schwarz
Gewicht [kg]:
0,177
H:
50
H1:
53
L:
108
L1:
66
Q:
24
R:
80
c:
13
d (mm):
24,5
d1:
D10
dl:
21,5
h:
10,5
m:
32
Produktanfrage
LE E520 Handkurbeln, Kunststoff
Beschreibung
LE E520 Kunststoff Handkurbeln ( glasfaserverstärktes PA), gelochte Blindbuchse aus verzinktem Stahl mit Toleranz H7
Eigenschaften
| A: | 22 |
|---|---|
| B: | 11,5 |
| D: | 34 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,177 |
| H: | 50 |
| H1: | 53 |
| L: | 108 |
| L1: | 66 |
| Q: | 24 |
| R: | 80 |
| c: | 13 |
| d (mm): | 24,5 |
| d1: | D10 |
| dl: | 21,5 |
| h: | 10,5 |
| m: | 32 |
Dokumente
1
| Variante | A | B | D | Farbe | Gewicht [kg] | H | H1 | L | L1 | Q | R | c | d (mm) | d1 | dl | h | m | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10040682 (E520065.TD0801) |
17 | 9 | 27 | schwarz | 0,083 | 46 | 0 | 86 | 56 | 22 | 65 | 13 | 19 | D08 | 20 | 10 | 29 | Auf Anfrage |
|
10040683 (70229-E520080.D1001) |
22 | 11,5 | 34 | schwarz | 0,177 | 50 | 53 | 108 | 66 | 24 | 80 | 13 | 24,5 | D10 | 21,5 | 10,5 | 32 | Auf Anfrage |
|
10040684 (70229-E520080.D1201) |
22 | 11,5 | 34 | schwarz | 0,174 | 50 | 53 | 108 | 66 | 23 | 80 | 13 | 24,5 | D12 | 21,5 | 10,5 | 32 | Auf Anfrage |
|
10040685 (70229-E520110.D1201) |
22 | 11,5 | 34 | schwarz | 0,200 | 50 | 54 | 138 | 66 | 28 | 110 | 13 | 24,5 | D12 | 21,5 | 11 | 32 | Auf Anfrage |
|
10040686 (70229-E520110.D1401) |
22 | 11,5 | 34 | schwarz | 0,210 | 50 | 54 | 138 | 66 | 26 | 110 | 13 | 24,5 | D14 | 21,5 | 11 | 32 | Auf Anfrage |
