Produktnummer:
10041719
Hersteller:
LE70229-Leschhorn

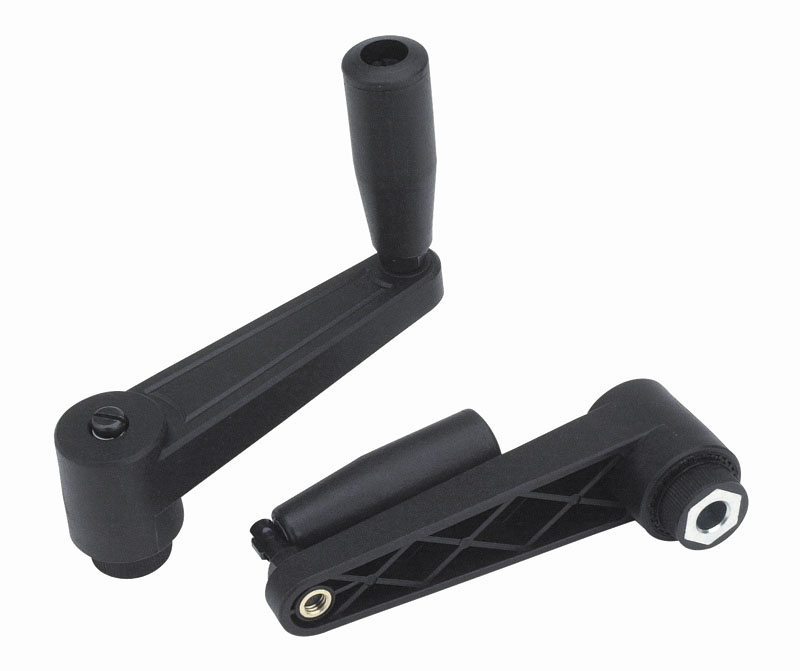

Leschhorn E521 Handkurbeln mit Umleggriff L 86; R 65; Bohrung d1 D08; Kunststoff PA, schwarz, Gewindebuchse Messing
A:
17
B:
9
D:
27
Farbe:
schwarz
Gewicht [kg]:
0,105
H:
46
H1:
0
Ht:
66,5
L:
86
L1:
54
Q:
22
R:
65
c:
13
d (mm):
19
d1:
D08
dl:
20
h:
10
m:
29
Produktanfrage
LE E521 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E521 Handkurbeln mit Umleggriff Kunststoff ( glasfaserverstärktes PA), gelochte Blindbuchse aus verzinktem Stahl mit Toleranz H7
Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
Eigenschaften
| A: | 17 |
|---|---|
| B: | 9 |
| D: | 27 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,105 |
| H: | 46 |
| H1: | 0 |
| Ht: | 66,5 |
| L: | 86 |
| L1: | 54 |
| Q: | 22 |
| R: | 65 |
| c: | 13 |
| d (mm): | 19 |
| d1: | D08 |
| dl: | 20 |
| h: | 10 |
| m: | 29 |
Dokumente
1
| Variante | L1 | Farbe | d (mm) | c | R | D | Q | Gewicht [kg] | m | dl | L | A | B | d1 | H | h | Ht | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041719 (70229-E521065.TD0801) |
54 | schwarz | 19 | 13 | 65 | 27 | 22 | 0,105 | 29 | 20 | 86 | 17 | 9 | D08 | 46 | 10 | 66,5 | 0 | Auf Anfrage |
|
10041720 (70229-E521080.D1001) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 24 | 0,190 | 32 | 25 | 108 | 22 | 11,5 | D10 | 50 | 10,5 | 75 | 53 | Auf Anfrage |
|
10041721 (70229-E521080.D1201) |
75 | schwarz | 24,5 | 13 | 80 | 34 | 23 | 0,188 | 32 | 25 | 108 | 22 | 11,5 | D12 | 50 | 10,5 | 75 | 53 | Auf Anfrage |
|
10041722 (70229-E521110.D1201) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 28 | 0,220 | 32 | 25 | 138 | 22 | 11,5 | D12 | 50 | 11 | 75 | 54 | Auf Anfrage |
|
10041723 (70229-E521110.D1401) |
75 | schwarz | 24,5 | 13 | 110 | 34 | 26 | 0,225 | 32 | 25 | 138 | 22 | 11,5 | D14 | 50 | 11 | 75 | 54 | Auf Anfrage |
