Produktnummer:
10059489
Herstellernummer:
DIN173 Teil2-G 58.00X25.00
Hersteller:
LE70077-Leschhorn
Leschhorn Grundbuchsen DIN 173 G, mit Bund, d2 58,00; d8 70,00; d9 74,00; l8 25,00; kurz
Form:
G - mit Bund
d2 (H7):
58,00
d8 m6:
70
l8:
25
Produktanfrage

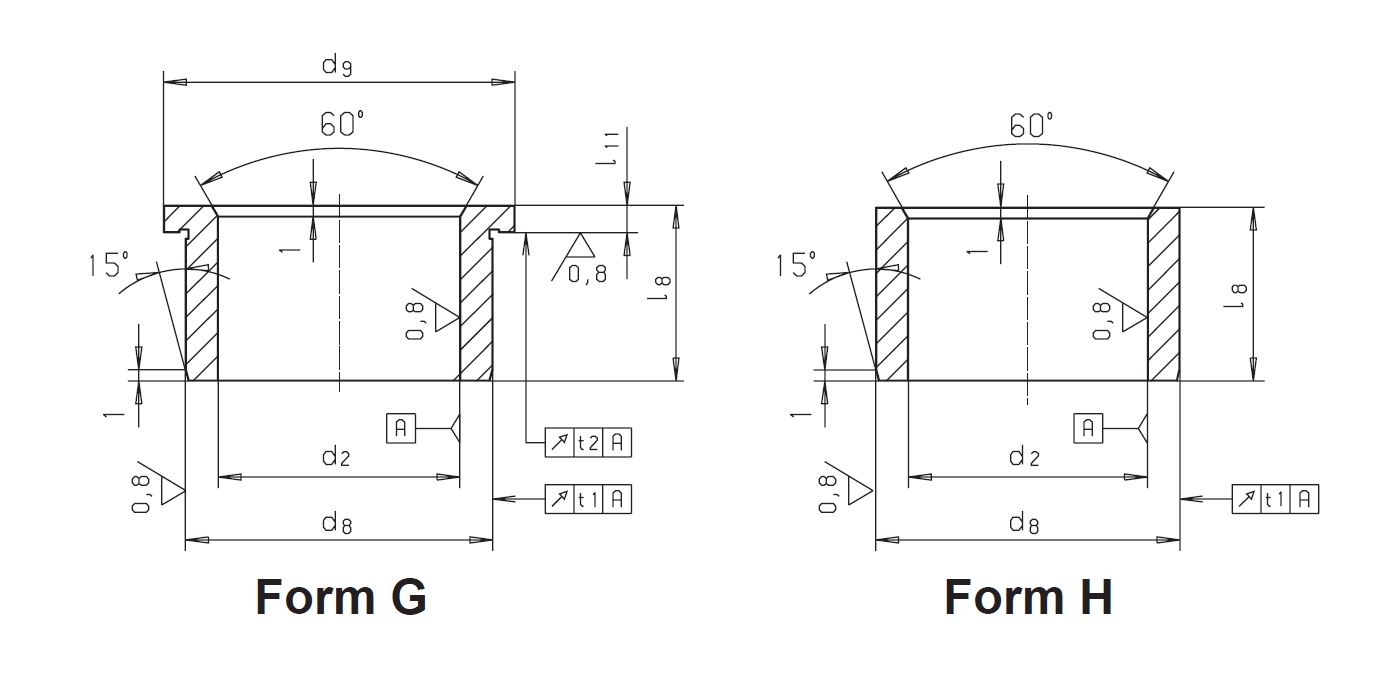

DIN 173 Teil 2, Grundbuchsen , Form G oder H, kurz oder lang
Beschreibung
für Steckbohrbuchsen DIN 173 E Teil 2.
Härte und Oberfläche der Bohrbuchsen nach DIN sind gehärtet und angelassen, Bohrung und Außendurchmesser geschliffen. Verwendet wird ein Qualitätsstahl, gehärtet 740 + 80 HV 10 (Härteprüfung nach Vickers).
Form:
G - mit Bund
H - ohne Bund
Härte und Oberfläche der Bohrbuchsen nach DIN sind gehärtet und angelassen, Bohrung und Außendurchmesser geschliffen. Verwendet wird ein Qualitätsstahl, gehärtet 740 + 80 HV 10 (Härteprüfung nach Vickers).
Form:
G - mit Bund
H - ohne Bund
Eigenschaften
| Ausführung: | kurz |
|---|---|
| Form: | G - mit Bund |
| d2 (H7): | 58,00 |
| d8 m6: | 70 |
| d9: | 74 |
| l8: | 25 |
| l11: | 4,0 |
| t1: | 0,03 |
| t2: | 0,05 |
Dokumente
1
| Variante | Form | d2 (H7) | d8 m6 | l8 | Preis |
|---|---|---|---|---|---|
|
10059498 (DIN173 Teil2-H 08.00X08.00) |
H - ohne Bund | 8,00 | 12 | 8 | ab 7,06 € |
|
10059508 (DIN173 Teil2-H 15.00X20.00) |
H - ohne Bund | 15,00 | 20 | 20 | ab 7,84 € |
|
10059507 (DIN173 Teil2-H 10.00X16.00) |
H - ohne Bund | 10,00 | 15 | 16 | ab 8,32 € |
|
10059490 (DIN173 Teil2-G 08.00X12.50) |
G - mit Bund | 8,00 | 12 | 12,5 | ab 13,51 € |
|
10059491 (DIN173 Teil2-G 10.00X16.00) |
G - mit Bund | 10,00 | 15 | 16 | ab 13,56 € |
|
10059484 (DIN173 Teil2-G 15.00X12.50) |
G - mit Bund | 15,00 | 20 | 12,5 | ab 16,20 € |
|
10059492 (DIN173 Teil2-G 15.00X20.00) |
G - mit Bund | 15,00 | 20 | 20 | ab 20,53 € |
|
10059513 (DIN173 Teil2-H 58.00X40.00) |
H - ohne Bund | 58,00 | 70 | 40 | ab 23,77 € |
|
10059496 (DIN173 Teil2-G 46.00X40.00) |
G - mit Bund | 46,00 | 56 | 40 | ab 79,74 € |
|
10059497 (DIN173 Teil2-G 58.00X40.00) |
G - mit Bund | 58,00 | 70 | 40 | ab 80,82 € |
|
10059482 (DIN173 Teil2-G 08.00X08.00) |
G - mit Bund | 8,00 | 12 | 8 | Auf Anfrage |
|
10059483 (DIN173 Teil2-G 10.00X10.00) |
G - mit Bund | 10,00 | 15 | 10 | Auf Anfrage |
|
10059485 (DIN173 Teil2-G 22.00X16.00) |
G - mit Bund | 22,00 | 28 | 16 | Auf Anfrage |
|
10059486 (DIN173 Teil2-G 28.00X20.00) |
G - mit Bund | 28,00 | 36 | 20 | Auf Anfrage |
|
10059487 (DIN173 Teil2-G 35.00X20.00) |
G - mit Bund | 35,00 | 46 | 20 | Auf Anfrage |
|
10059488 (DIN173 Teil2-G 46.00X25.00) |
G - mit Bund | 46,00 | 56 | 25 | Auf Anfrage |
|
10059489 (DIN173 Teil2-G 58.00X25.00) |
G - mit Bund | 58,00 | 70 | 25 | Auf Anfrage |
|
10059493 (DIN173 Teil2-G 22.00X25.00) |
G - mit Bund | 22,00 | 28 | 25 | Auf Anfrage |
|
10059494 (DIN173 Teil2-G 28.00X32.00) |
G - mit Bund | 28,00 | 36 | 32 | Auf Anfrage |
|
10059495 (DIN173 Teil2-G 35.00X32.00) |
G - mit Bund | 35,00 | 46 | 32 | Auf Anfrage |
|
10059499 (DIN173 Teil2-H 10.00X10.00) |
H - ohne Bund | 10,00 | 15 | 10 | Auf Anfrage |
|
10059500 (DIN173 Teil2-H 15.00X12.50) |
H - ohne Bund | 15,00 | 20 | 12,5 | Auf Anfrage |
|
10059501 (DIN173 Teil2-H 22.00X16.00) |
H - ohne Bund | 22,00 | 28 | 16 | Auf Anfrage |
|
10059502 (DIN173 Teil2-H 28.00X20.00) |
H - ohne Bund | 28,00 | 36 | 20 | Auf Anfrage |
|
10059503 (DIN173 Teil2-H 35.00X20.00) |
H - ohne Bund | 35,00 | 46 | 20 | Auf Anfrage |
|
10059504 (DIN173 Teil2-H 46.00X25.00) |
H - ohne Bund | 46,00 | 56 | 25 | Auf Anfrage |
|
10059505 (DIN173 Teil2-H 58.00X25.00) |
H - ohne Bund | 58,00 | 70 | 25 | Auf Anfrage |
|
10059506 (DIN173 Teil2-H 08.00X12.50) |
H - ohne Bund | 8,00 | 12 | 12,5 | Auf Anfrage |
|
10059509 (DIN173 Teil2-H 22.00X25.00) |
H - ohne Bund | 22,00 | 28 | 25 | Auf Anfrage |
|
10059510 (DIN173 Teil2-H 28.00X32.00) |
H - ohne Bund | 28,00 | 36 | 32 | Auf Anfrage |
|
10059511 (DIN173 Teil2-H 35.00X32.00) |
H - ohne Bund | 35,00 | 46 | 32 | Auf Anfrage |
|
10059512 (DIN173 Teil2-H 46.00X40.00) |
H - ohne Bund | 46,00 | 56 | 40 | Auf Anfrage |
