Produktnummer:
10304482
Herstellernummer:
HPCTD-4016-0200-GS-ST
Hersteller:
LE71716-Leschhorn

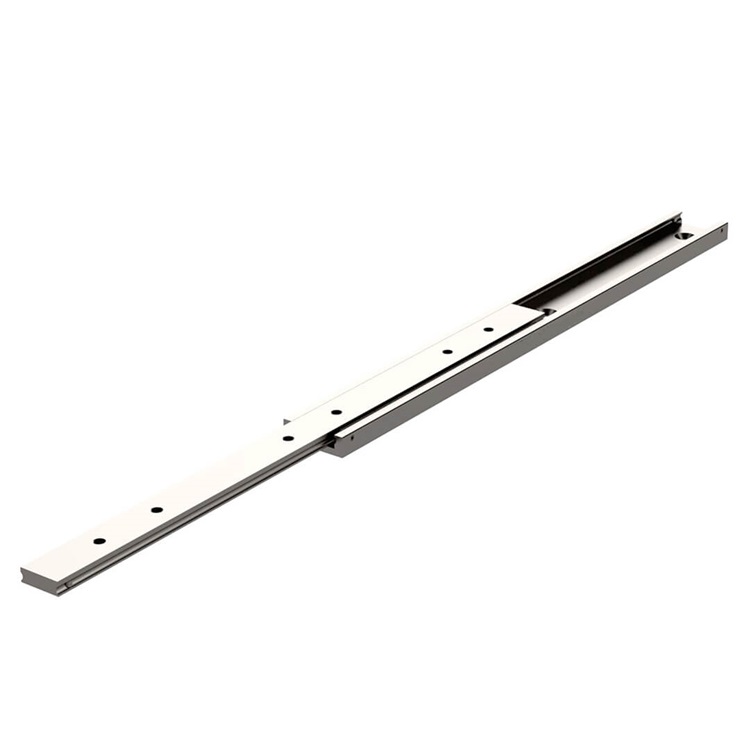

Leschhorn HPCTD-4016-0200-GS-ST Hochpräzise Schwerlast-Teleskopschienen, C-Profil 40x16, Teilauszug 50%, Zweiwege, A= 100, GS: Gewinde M8/Senkbohrung für M8, Lastwert 240kg, Stahl verzinkt
Auszugslänge (Hub) mm:
100
Lastwert (Paar) Kg:
240
Schienenlänge (SL) mm:
200
Produktanfrage
LE HPCTD-4016 Hochpräzise Schwerlast-Teleskopschienen, C-Profil, 60-360 Kg, Teilauszug 50%, Zweiwege, Stahl
Beschreibung
LE HPCTD-4016 ist eine Zweiwege Teilauszug C- Form Hochpräzise Schwerlast Teleskopschienen aus kaltgezogenen Stahlprofilen C45E+C mit bearbeiteten Kugelbahnen für industrielle Anwendungen und hat eine ausgezeichnete Schock- und Vibrationsfestigkeit. Die Zweiwege Teilauszug Schiene ist für einen wechselseitigen (Zweiwege) Auszug konzipiert. Möglich wird dies durch eine interne Exzentervorrichtung, die jeden Läufer nacheinander freigibt. Ideal für Durchladeschubladen bei denen der Zugang von beiden Seiten eingeschränkt sein kann.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Eigenschaften

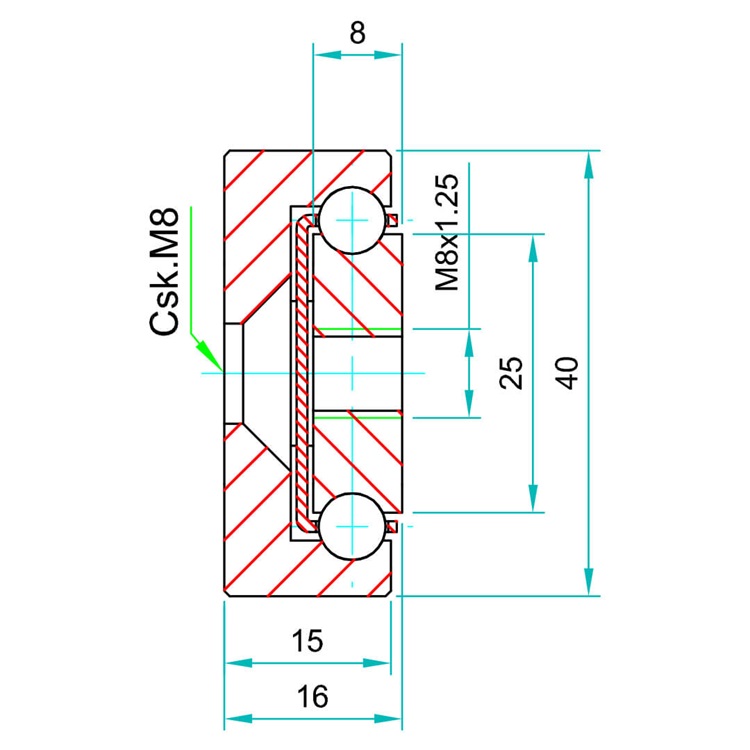

| Ausführung: | GS: Gewindebohrung/Senkbohrung |
|---|---|
| Auszug: | Teilauszug 50%, Zweiwege |
| Auszugslänge (Hub) mm: | 100 |
| Gewindebohrungen: | M8x1,25 |
| Lastwert (Paar) Kg: | 240 |
| Material: | Stahl C45 E+C, verzinkt |
| Profil H x B: | 40 x 16 |
| Profiltyp: | C |
| Schienenlänge (SL) mm: | 200 |
| Senkbohrungen: | M8 |
| Toleranz Einbaubreite: | ± 0,5 mm/Läufer |
| Verkauf: | Stückweise |
