Produktnummer:
10295899
Herstellernummer:
HPDT 28-610-MM
Hersteller:
LE71647-Leschhorn
Leschhorn HPDT 28-610 Doppel-T-Form Hochpräzise Teleskopschienen, Lastwert Cy= 956 N, Länge= 610, Hub= 633 mm, Bohrung M5, Profil 28x26, Material Schiene und Läufer Wälzlagerstahl.
Befestigungsart (Aussen Schiene):
M5 beidseitig
Profil H x B:
28x26
Schienenlänge (SL) mm:
610
Tragzahlen Cy (N):
956
LE HPDT Doppel-T-Form Hochpräzise Teleskopschienen, 358 - 14483 N
Beschreibung

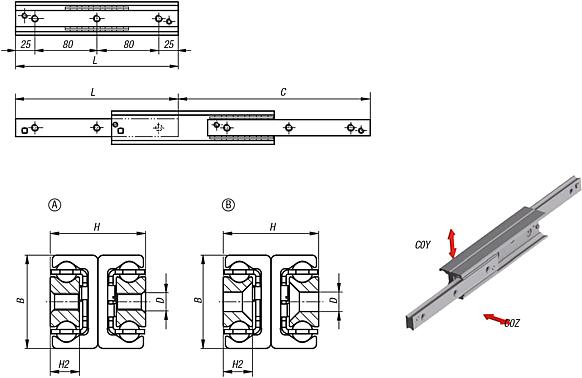

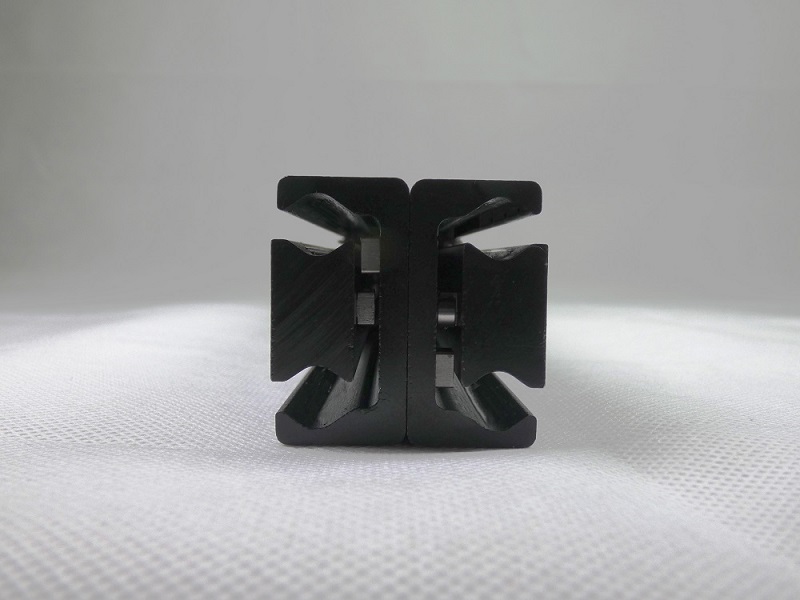

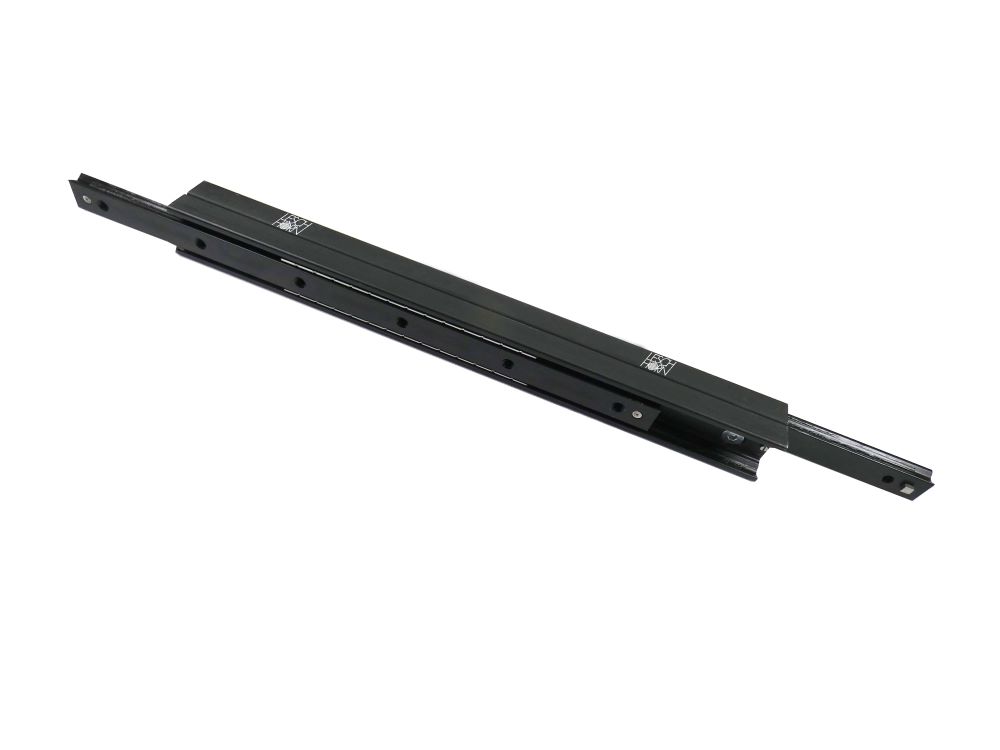

Diese Produktserie HPDT besteht aus der Kombination von zwei gehärteten Führungsschienen die miteinander zu einem Doppel-T-Profil verbunden das Zwischenelement bilden sowie zwei Läufer, die als festes und bewegliches Element die Verbindung zur Anschlusskonstruktion bilden. Die besonders kompakte Bauform ist geeignet wenn große Hübe und geringe Durchbiegung bei sehr niedrigen bauseitigen Konstruktionsvorgaben gefordert sind. Bei den HPDT Serie wird immer ein Vollauszug erreicht. Läuferleisten und Tragschienen sind gleich lang. Beide Läuferleisten lassen sich soweit ausziehen, dass ein Hub von mehr als der Schienen-Grundlänge erreicht wird.
Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht. Bei einer Anwendung mit doppelseitigen Auszug weist das Mittenelement eine undefinierte Lage auf. Zur Vermeidung von Störkonturen sollte immer der gesamte Hub in beide Richtungen ausgeführt werden. Eine axiale Anbringung (Bohrungen oben) der Teleskopschiene verringert die Tragzahl.
Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.
Verschiedene Befestigungsmöglichkeiten stehen bei der HPDT Serie zur Verfügung, Befestigung über 90° Senkbohrung, Gewinde oder aus Kombination von Bohrung und Gewinde der Laufschienen.
Durch entfernen der End-Anschlagschraube ist ein beidseitiger Auszug möglich
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Zur Montage der Schiene Schrauben der Festigkeitsklasse 10.9 verwenden
Ausführung:
Schiene und Läufer Wälzlagerstahl
Kugeln Wälzlagerstahl gehärtet
Kugelkäfig aus Stahl
Schiene, Läufer und Kugelkäfig verzinkt
Laufbahnen induktiv gehärtet
Oberflächenschutz schwarzen 20µm- Korrosionsschutz, der sowohl RoHS- als auch REACH-konform ist
Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht. Bei einer Anwendung mit doppelseitigen Auszug weist das Mittenelement eine undefinierte Lage auf. Zur Vermeidung von Störkonturen sollte immer der gesamte Hub in beide Richtungen ausgeführt werden. Eine axiale Anbringung (Bohrungen oben) der Teleskopschiene verringert die Tragzahl.
Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.
Verschiedene Befestigungsmöglichkeiten stehen bei der HPDT Serie zur Verfügung, Befestigung über 90° Senkbohrung, Gewinde oder aus Kombination von Bohrung und Gewinde der Laufschienen.
Durch entfernen der End-Anschlagschraube ist ein beidseitiger Auszug möglich
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Zur Montage der Schiene Schrauben der Festigkeitsklasse 10.9 verwenden
Ausführung:
Schiene und Läufer Wälzlagerstahl
Kugeln Wälzlagerstahl gehärtet
Kugelkäfig aus Stahl
Schiene, Läufer und Kugelkäfig verzinkt
Laufbahnen induktiv gehärtet
Oberflächenschutz schwarzen 20µm- Korrosionsschutz, der sowohl RoHS- als auch REACH-konform ist
Eigenschaften
| Ausführung: | Vollauszug |
|---|---|
| Auszugslänge (Hub) mm: | 633 |
| Befestigungsart (Aussen Schiene): | M5 beidseitig |
| Material: | Schiene und Läufer Wälzlagerstahl |
| Montagebohrungen (Stck): | 8 |
| Oberflächenschutz: | schwarz |
| Profil H x B: | 28x26 |
| REACH konform: | ja |
| RoHS konform: | Ja |
| Schienenlänge (SL) mm: | 610 |
| Tragzahlen Cy (N): | 956 |
| Tragzahlen Cz (N): | 281 |
| Verkauf: | Stückweise |
