Produktnummer:
10295935
Herstellernummer:
HPDTA 28-290
Hersteller:
LE71647-Leschhorn
Leschhorn HPDTA 28-290 Doppelanordnung Teleskopschienen, Lastwert Cy= 632 N, Länge= 290, Hub= 296 mm, Senkbohrung 5,5; Profil 28x26, Material Schiene und Läufer Wälzlagerstahl.
Auszugslänge (Hub) mm:
296
Profil H x B:
28x26
Schienenlänge (SL) mm:
290
Tragzahlen Cy (N):
632
Produktanfrage
LE HPDTA Doppel C Anordnung Hochpräzise Teleskopschienen, 187 - 1350 N
Beschreibung

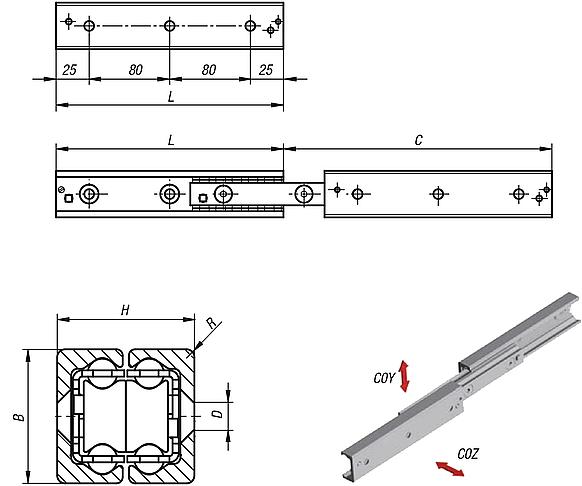

Die Baureihe HPDTA besteht aus 2 Teleskopführungen der Type HPC, wobei die Läuferleisten gegeneinander verschraubt sind und damit das mittlere Teleskosegment bilden. Der Hub ist etwas größer als die tatsächliche Einbaulänge der Außenschiene. Die Bauform ergibt annähernd gleiche Tragzahlen in den möglichen Einbaulagen.
Diese Produktserie HPDTA besteht aus der Kombination von zwei gehärteten Führungsschienen die miteinander zu einem Doppel-C-Profil verbunden das Zwischenelement bilden sowie zwei Läufer, die als festes und bewegliches Element die Verbindung zur Anschlusskonstruktion bilden. Die besonders kompakte Bauform ist geeignet wenn große Hübe und geringe Durchbiegung bei sehr niedrigen bauseitigen Konstruktionsvorgaben gefordert sind. Bei den HPDTA Serie wird immer ein Vollauszug erreicht. Läuferleisten und Tragschienen sind gleich lang. Beide Läuferleisten lassen sich soweit ausziehen, dass ein Hub von mehr als der Schienen-Grundlänge erreicht wird.
Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht. Bei einer Anwendung mit doppelseitigen Auszug weist das Mittenelement eine undefinierte Lage auf. Zur Vermeidung von Störkonturen sollte immer der gesamte Hub in beide Richtungen ausgeführt werden. Eine axiale Anbringung (Bohrungen oben) der Teleskopschiene verringert die Tragzahl.
Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.
Verschiedene Befestigungsmöglichkeiten stehen bei der HPDTA Serie zur Verfügung, Befestigung über 90° Senkbohrung, Gewinde oder aus Kombination von Bohrung und Gewinde der Laufschienen.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Zur Montage der Schiene Schrauben der Festigkeitsklasse 10.9 verwenden
Ausführung:
Schiene und Läufer Wälzlagerstahl
Kugeln Wälzlagerstahl, gehärtet
Kugelkäfig aus Stahl
Schiene, Läufer und Kugelkäfig verzinkt
Laufbahnen induktiv gehärtet
Diese Produktserie HPDTA besteht aus der Kombination von zwei gehärteten Führungsschienen die miteinander zu einem Doppel-C-Profil verbunden das Zwischenelement bilden sowie zwei Läufer, die als festes und bewegliches Element die Verbindung zur Anschlusskonstruktion bilden. Die besonders kompakte Bauform ist geeignet wenn große Hübe und geringe Durchbiegung bei sehr niedrigen bauseitigen Konstruktionsvorgaben gefordert sind. Bei den HPDTA Serie wird immer ein Vollauszug erreicht. Läuferleisten und Tragschienen sind gleich lang. Beide Läuferleisten lassen sich soweit ausziehen, dass ein Hub von mehr als der Schienen-Grundlänge erreicht wird.
Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht. Bei einer Anwendung mit doppelseitigen Auszug weist das Mittenelement eine undefinierte Lage auf. Zur Vermeidung von Störkonturen sollte immer der gesamte Hub in beide Richtungen ausgeführt werden. Eine axiale Anbringung (Bohrungen oben) der Teleskopschiene verringert die Tragzahl.
Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.
Verschiedene Befestigungsmöglichkeiten stehen bei der HPDTA Serie zur Verfügung, Befestigung über 90° Senkbohrung, Gewinde oder aus Kombination von Bohrung und Gewinde der Laufschienen.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Zur Montage der Schiene Schrauben der Festigkeitsklasse 10.9 verwenden
Ausführung:
Schiene und Läufer Wälzlagerstahl
Kugeln Wälzlagerstahl, gehärtet
Kugelkäfig aus Stahl
Schiene, Läufer und Kugelkäfig verzinkt
Laufbahnen induktiv gehärtet
Eigenschaften
| Ausführung: | Vollauszug |
|---|---|
| Auszugslänge (Hub) mm: | 296 |
| Material: | Schiene und Läufer Wälzlagerstahl |
| Montagebohrungen (Stck): | 4 |
| Oberflächenschutz: | verzinkt |
| Profil H x B: | 28x26 |
| REACH konform: | ja |
| RoHS konform: | Ja |
| Schienenlänge (SL) mm: | 290 |
| Senkbohrungen: | 5,5 beidseitig |
| Tragzahlen Cy (N): | 632 |
| Tragzahlen Cz (N): | 545 |
| Verkauf: | Stückweise |
Dokumente
2
| Variante | Auszugslänge (Hub) mm | Profil H x B | Schienenlänge (SL) mm | Tragzahlen Cy (N) | Preis |
|---|---|---|---|---|---|
|
10295937 (HPDTA 28-450) |
464 | 28x26 | 450 | 405 | ab 227,00 € |
|
10295945 (HPDTA 35-530) |
558 | 35x34 | 530 | 403 | ab 294,00 € |
|
10295948 (HPDTA 35-770) |
798 | 35x34 | 770 | 286 | ab 431,00 € |
|
10295934 (HPDTA 28-210) |
232 | 28x26 | 210 | 444 | Auf Anfrage |
|
10295935 (HPDTA 28-290) |
296 | 28x26 | 290 | 632 | Auf Anfrage |
|
10295936 (HPDTA 28-370) |
380 | 28x26 | 370 | 496 | Auf Anfrage |
|
10295938 (HPDTA 28-530) |
548 | 28x26 | 530 | 342 | Auf Anfrage |
|
10295939 (HPDTA 28-610) |
630 | 28x26 | 610 | 298 | Auf Anfrage |
|
10295940 (HPDTA 28-690) |
714 | 28x26 | 690 | 263 | Auf Anfrage |
|
10295941 (HPDTA 28-770) |
798 | 28x26 | 770 | 234 | Auf Anfrage |
|
10295942 (HPDTA 35-290) |
318 | 35x34 | 290 | 684 | Auf Anfrage |
|
10295943 (HPDTA 35-370) |
406 | 35x34 | 370 | 534 | Auf Anfrage |
|
10295944 (HPDTA 35-450) |
494 | 35x34 | 450 | 439 | Auf Anfrage |
|
10295946 (HPDTA 35-610) |
646 | 35x34 | 610 | 346 | Auf Anfrage |
|
10295947 (HPDTA 35-690) |
734 | 35x34 | 690 | 304 | Auf Anfrage |
|
10295949 (HPDTA 35-850) |
886 | 35x34 | 850 | 256 | Auf Anfrage |
|
10295950 (HPDTA 35-930) |
974 | 35x34 | 930 | 232 | Auf Anfrage |
|
10295951 (HPDTA 35-1010) |
1038 | 35x34 | 1010 | 221 | Auf Anfrage |
|
10295952 (HPDTA 35-1090) |
1126 | 35x34 | 1090 | 205 | Auf Anfrage |
|
10295953 (HPDTA 35-1170) |
1214 | 35x34 | 1170 | 187 | Auf Anfrage |
|
10296076 (HPDTA 43-370) |
416 | 43x44 | 370 | 1350 | Auf Anfrage |
|
10296077 (HPDTA 43-450) |
486 | 43x44 | 450 | 1370 | Auf Anfrage |
|
10296078 (HPDTA 43-530) |
556 | 43x44 | 530 | 1230 | Auf Anfrage |
|
10296079 (HPDTA 43-610) |
626 | 43x44 | 610 | 1115 | Auf Anfrage |
|
10296080 (HPDTA 43-690) |
726 | 43x44 | 690 | 940 | Auf Anfrage |
|
10296081 (HPDTA 43-770) |
796 | 43x44 | 770 | 870 | Auf Anfrage |
|
10296083 (HPDTA 43-850) |
866 | 43x44 | 850 | 810 | Auf Anfrage |
|
10296084 (HPDTA 43-930) |
966 | 43x44 | 930 | 710 | Auf Anfrage |
|
10296085 (HPDTA 43-1010) |
1036 | 43x44 | 1010 | 675 | Auf Anfrage |
|
10296086 (HPDTA 43-1090) |
1106 | 43x44 | 1090 | 630 | Auf Anfrage |
|
10296087 (HPDTA 43-1170) |
1206 | 43x44 | 1170 | 576 | Auf Anfrage |
|
10296088 (HPDTA 43-1250) |
1276 | 43x44 | 1250 | 545 | Auf Anfrage |
|
10296089 (HPDTA 43-1330) |
1376 | 43x44 | 1330 | 500 | Auf Anfrage |
|
10296090 (HPDTA 43-1410) |
1376 | 43x44 | 1330 | 500 | Auf Anfrage |
|
10296091 (HPDTA 43-1490) |
1516 | 43x44 | 1490 | 464 | Auf Anfrage |
|
10296092 (HPDTA 43-1570) |
1586 | 43x44 | 1570 | 444 | Auf Anfrage |
|
10296093 (HPDTA 43-1650) |
1686 | 43x44 | 1650 | 415 | Auf Anfrage |
