Produktnummer:
10295853
Herstellernummer:
HPTVD5030-0350-GG-ST
Hersteller:
LE71716-Leschhorn

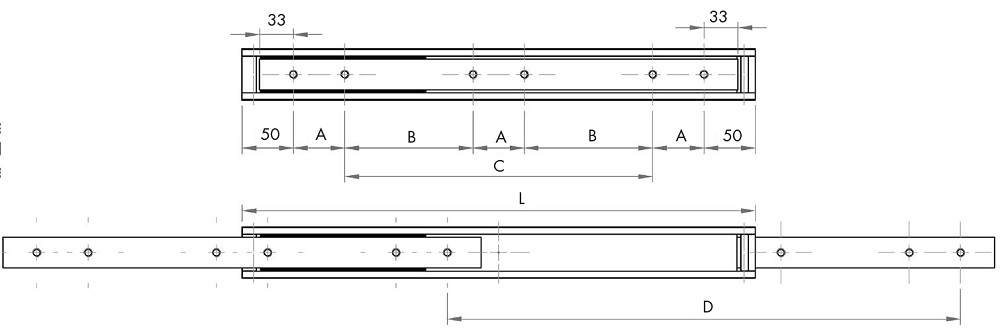

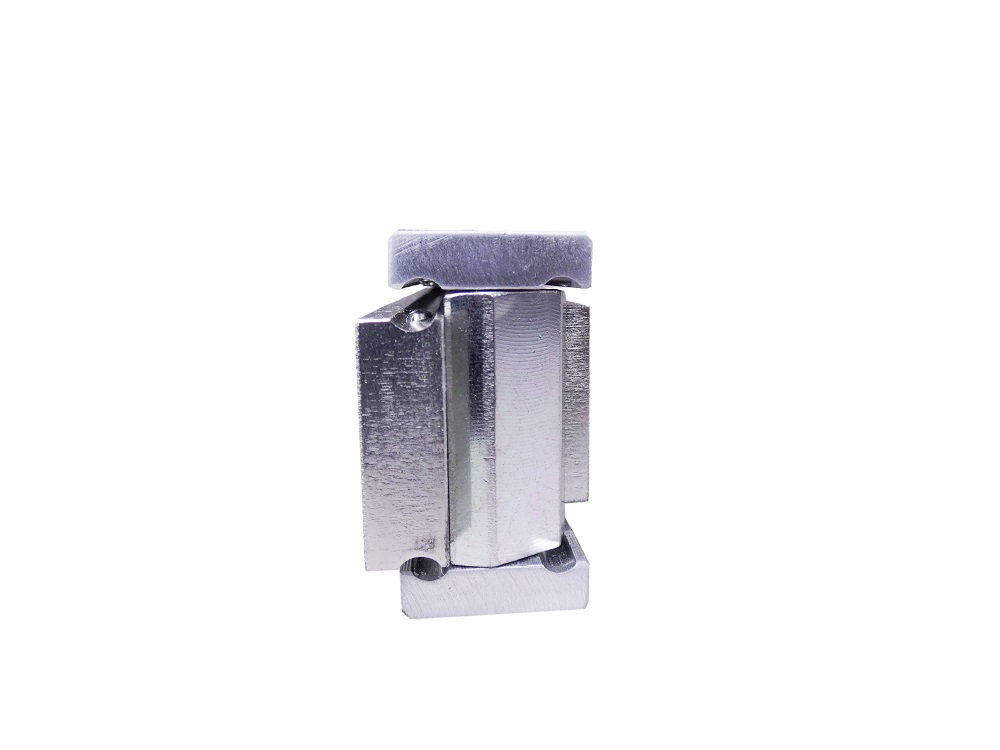

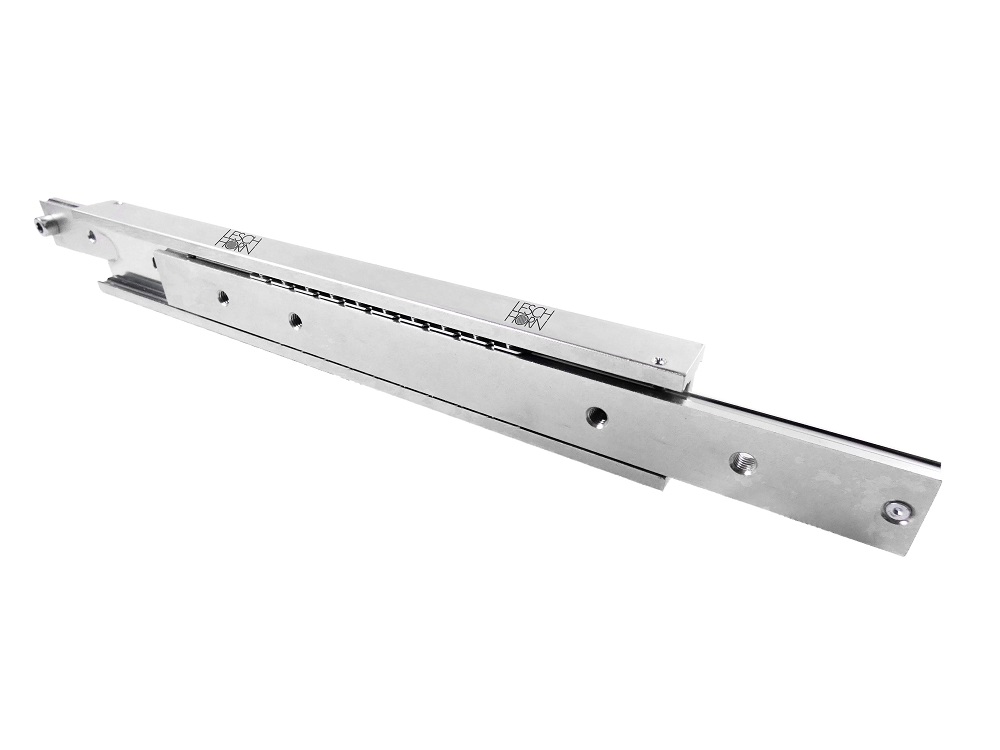

Leschhorn HPTVD 5030-0350-GG-ST Hochpräzise Schwerlast-Teleskopschienen, T-Profil 50x30, Vollauszug, Zweiwege, mit Durchlaufsperre, A= 350, GG: Gewinde M8/Gewinde M8, Lastwert 370kg, Stahl verzinkt
Lastwert (Paar) Kg:
370
Schienenlänge (SL) mm:
350
Produktanfrage
LE HPTVD5030 Zweiwege Vollauszug Hochpräzise Schwerlast Teleskopschienen T- Form, 200 - 420 Kg, C45E+C
Beschreibung
HPTVD 5030 T- Form Hochpräzise Schwerlastteleskopschienen mit Durchlaufsperre für einen wechselseitigen (Zweiwege) Auszug konzipiert. Möglich wird dies durch eine interne Exzentervorrichtung, die jeden Läufer nacheinander freigibt. Ideal für Durchladeschubladen bei denen der Zugang von beiden Seiten eingeschränkt sein kann.
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
• Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
• Durchbiegung der Teleskopschiene bei voller Tragkraft max. 1% von der Auszugslänge
• Verfahrgeschwindigkeit max. 0,8m/s
Hinweis:
Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).
Eigenschaften
| Ausführung: | GG: Gewindebohrung/Gewindebohrung |
|---|---|
| Auszug: | Vollauszug beidseitig |
| Auszugslänge (Hub) mm: | 350 |
| Gewindebohrungen: | M8 |
| Lastwert (Paar) Kg: | 370 |
| Material: | Stahl C45 E+C, verzinkt |

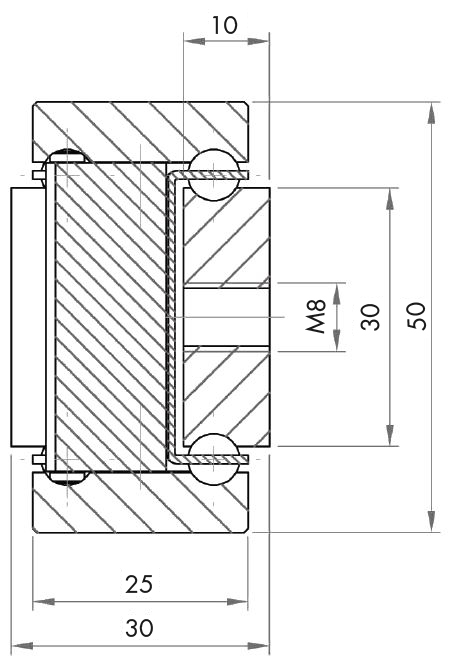

| Profil H x B: | 50x30 |
| Profiltyp: | T |
| Schienenlänge (SL) mm: | 350 |
| Senkbohrungen: | - |
| Toleranz Einbaubreite: | ± 0,5 mm/Läufer |
| Verkauf: | Stückweise |
