Produktnummer:
10041791
Herstellernummer:
K903175.T080P6.801P
Hersteller:
LE70229-Leschhorn

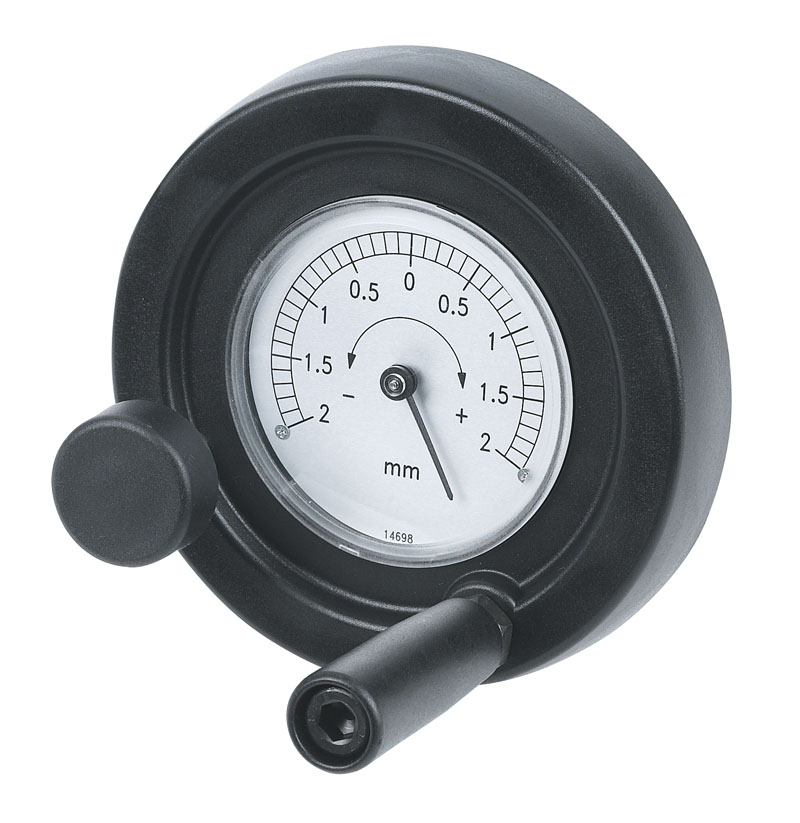

Leschhorn K903 Scheibenhandräder mit Griff und Feststellschraube für Positionsanzeigen D 175; d5 87 (S80/1); d1 6,8 H9
C:
32
C1:
11,5
D:
175
Farbe:
schwarz
Gewicht [kg]:
0,782
H:
72
L:
86
M:
28,5
Q:
28
R:
60
d (mm):
40
d1:
6,8 H9
d2:
115
d3:
25
d4:
85,5
d5:
87 (S80/1)
d6:
126,5
d7:
M6
d8:
M8
dl:
25
dm:
20
h:
38
h3:
10
h4:
12,5
h5:
14
h6:
8
Produktanfrage
LE K903 Scheibenhandräder mit Griff und Feststellschraube für Siko Positionsanzeigen
Beschreibung
LE K903 Scheibenhandräder mit Griff und Feststellschraube für Siko Positionsanzeigen Kunststoff ( glasfaserverstärktes PA), gelochte Durchgangsbuchse aus verzinktem Stahl mit Toleranz H7, mit drehbarem Griff M144, schwarz

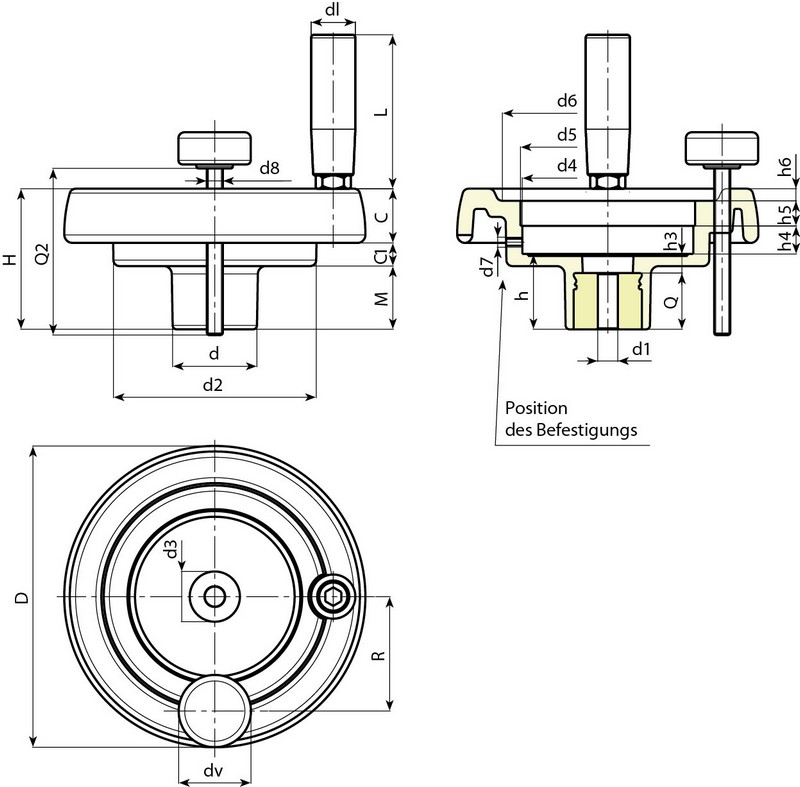

Eigenschaften
| C: | 32 |
|---|---|
| C1: | 11,5 |
| D: | 175 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,782 |
| H: | 72 |
| L: | 86 |
| M: | 28,5 |
| Q: | 28 |
| R: | 60 |
| d (mm): | 40 |
| d1: | 6,8 H9 |
| d2: | 115 |
| d3: | 25 |
| d4: | 85,5 |
| d5: | 87 (S80/1) |
| d6: | 126,5 |
| d7: | M6 |
| d8: | M8 |
| dl: | 25 |
| dm: | 20 |
| h: | 38 |
| h3: | 10 |
| h4: | 12,5 |
| h5: | 14 |
| h6: | 8 |
Dokumente
1
| Variante | C | C1 | D | Farbe | Gewicht [kg] | H | L | M | Q | R | d (mm) | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | dl | dm | h | h3 | h4 | h5 | h6 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041787 (K903130.T080P6.801P) |
23 | 14 | 129 | schwarz | 0,426 | 64,5 | 65 | 27,5 | 24 | 54 | 42 | 6,8 H9 | 100 | 29 | 85,5 | 87 (S80/1) | 90 | M6 | M8 | 21 | 20 | 34 | 10 | 13,5 | 12,5 | 5 | ab 28,43 € |
|
10041789 (K903150.T080P6.801P) |
25,5 | 12,5 | 149 | schwarz | 0,555 | 69 | 76 | 31 | 28 | 57 | 42 | 6,8 H9 | 101 | 29 | 85,5 | 87 (S80/1) | 106 | M6 | M8 | 23 | 20 | 37 | 9 | 13,5 | 12,5 | 6,5 | ab 34,87 € |
|
10041788 (K903130.T080D1201P) |
23 | 14 | 129 | schwarz | 0,424 | 64,5 | 65 | 27,5 | 24 | 54 | 42 | 12 H7 | 100 | 29 | 85,5 | 87 (S80/1) | 90 | M6 | M8 | 21 | 20 | 34 | 10 | 13,5 | 12,5 | 5 | Auf Anfrage |
|
10041790 (K903150.T080D1401P) |
25,5 | 12,5 | 149 | schwarz | 0,550 | 69 | 76 | 31 | 28 | 57 | 42 | 14 H7 | 101 | 29 | 85,5 | 87 (S80/1) | 106 | M6 | M8 | 23 | 20 | 37 | 9 | 13,5 | 12,5 | 6,5 | Auf Anfrage |
|
10041791 (K903175.T080P6.801P) |
32 | 11,5 | 175 | schwarz | 0,782 | 72 | 86 | 28,5 | 28 | 60 | 40 | 6,8 H9 | 115 | 25 | 85,5 | 87 (S80/1) | 126,5 | M6 | M8 | 25 | 20 | 38 | 10 | 12,5 | 14 | 8 | Auf Anfrage |
|
10041792 (K903175.T080D1601P) |
32 | 11,5 | 175 | schwarz | 0,777 | 72 | 86 | 28,5 | 28 | 60 | 40 | 16 H7 | 115 | 25 | 85,5 | 87 (S80/1) | 126,5 | M6 | M8 | 25 | 20 | 38 | 10 | 12,5 | 14 | 8 | Auf Anfrage |
|
10041793 (K903200.T120P6.801P) |
32 | 15 | 199 | schwarz | 0,950 | 71 | 86 | 24 | 23 | 74 | 46 | 6,8 H9 | 137 | 29 | 124 | 125,5 (S120/1) | 144 | M6 | M8 | 25 | 22 | 34 | 11 | 13,5 | 12,5 | 10 | Auf Anfrage |
|
10041794 (K903200.T120D2001P) |
32 | 15 | 199 | schwarz | 0,943 | 71 | 86 | 24 | 23 | 74 | 46 | 20 H7 | 137 | 29 | 124 | 125,5 (S120/1) | 144 | M6 | M8 | 25 | 22 | 34 | 11 | 13,5 | 12,5 | 10 | Auf Anfrage |
