Produktnummer:
10041813
Herstellernummer:
70229-K905200.T120P6.801P
Hersteller:
LE70229-Leschhorn

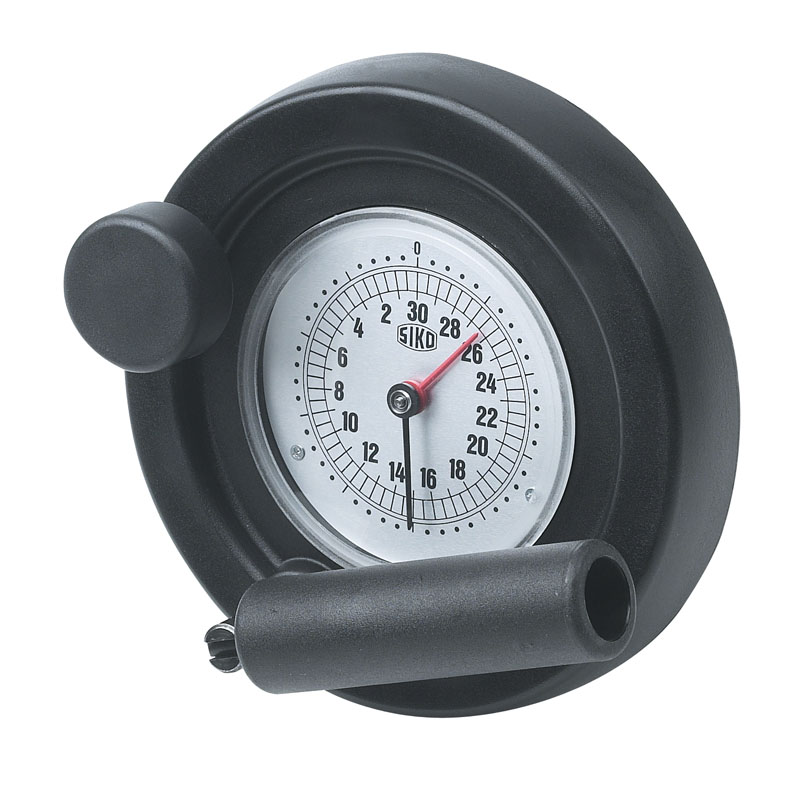

Leschhorn K905 Scheibenhandräder mit Griff und Feststellschraube für Positionsanzeigen D 199; d5 125,5 (S120/1); d1 6,8 H9
C:
32
C1:
15
D:
199
Farbe:
schwarz
Gewicht [kg]:
1,000
H:
71
H1:
106
L:
97
M:
24
Q:
23
R:
74
d (mm):
46
d1:
6,8 H9
d2:
137
d3:
29
d4:
124
d5:
125,5 (S120/1)
d6:
144
d7:
M6
d8:
M8
dl:
26
dm:
22
h:
34
h3:
11
h4:
13,5
h5:
12,5
h6:
10
Produktanfrage
LE K905 Scheibenhandräder mit Griff und Feststellschraube für Siko Positionsanzeigen
Beschreibung
LE K905 Scheibenhandräder mit Griff und Feststellschraube für Siko Positionsanzeigen Kunststoff ( glasfaserverstärktes PA), gelochte Durchgangsbuchse aus verzinktem Stahl mit Toleranz H7, mit drehbarem Umleggriff M136, schwarz
Eigenschaften
| C: | 32 |
|---|---|
| C1: | 15 |
| D: | 199 |
| Farbe: | schwarz |
| Gewicht [kg]: | 1,000 |
| H: | 71 |
| H1: | 106 |
| L: | 97 |
| M: | 24 |
| Q: | 23 |
| R: | 74 |
| d (mm): | 46 |
| d1: | 6,8 H9 |
| d2: | 137 |
| d3: | 29 |
| d4: | 124 |
| d5: | 125,5 (S120/1) |
| d6: | 144 |
| d7: | M6 |
| d8: | M8 |
| dl: | 26 |
| dm: | 22 |
| h: | 34 |
| h3: | 11 |
| h4: | 13,5 |
| h5: | 12,5 |
| h6: | 10 |
Dokumente
1
| Variante | C | C1 | D | Farbe | Gewicht [kg] | H | H1 | L | M | Q | R | d (mm) | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | dl | dm | h | h3 | h4 | h5 | h6 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10041807 (K905130.T080P6.801P) |
23 | 14 | 129 | schwarz | 0,430 | 64,5 | 94 | 76 | 27,5 | 24 | 54 | 42 | 6,8 H9 | 100 | 29 | 85,5 | 87 (S80/1) | 90 | M6 | M8 | 25 | 20 | 34 | 10 | 13,5 | 12,5 | 5 | ab 37,47 € |
|
10041811 (K905175.T080P6.801P) |
32 | 11,5 | 175 | schwarz | 0,834 | 72 | 107 | 89 | 28,5 | 28 | 60 | 40 | 6,8 H9 | 115 | 25 | 85,5 | 87 (S80/1) | 126,5 | M6 | M8 | 26 | 20 | 38 | 10 | 12,5 | 14 | 8 | ab 39,33 € |
|
10041809 (K905150.T080P6.801P) |
25,5 | 12,5 | 149 | schwarz | 0,615 | 69 | 104 | 89 | 31 | 28 | 57 | 42 | 6,8 H9 | 101 | 29 | 85,5 | 87 (S80/1) | 106 | M6 | M8 | 26 | 20 | 37 | 9 | 13,5 | 12,5 | 6,5 | ab 44,17 € |
|
10041808 (K905130.T080D1201P) |
23 | 14 | 129 | schwarz | 0,427 | 64,5 | 94 | 76 | 27,5 | 24 | 54 | 42 | 12 H7 | 100 | 29 | 85,5 | 87 (S80/1) | 90 | M6 | M8 | 25 | 20 | 34 | 10 | 13,5 | 12,5 | 5 | Auf Anfrage |
|
10041810 (K905150.T080D1401P) |
25,5 | 12,5 | 149 | schwarz | 0,610 | 69 | 104 | 89 | 31 | 28 | 57 | 42 | 14 H7 | 101 | 29 | 85,5 | 87 (S80/1) | 106 | M6 | M8 | 26 | 20 | 37 | 9 | 13,5 | 12,5 | 6,5 | Auf Anfrage |
|
10041812 (70229-K905175.T080D1601P) |
32 | 11,5 | 175 | schwarz | 0,829 | 72 | 107 | 89 | 28,5 | 28 | 60 | 40 | 16 H7 | 115 | 25 | 85,5 | 87 (S80/1) | 126,5 | M6 | M8 | 26 | 20 | 38 | 10 | 12,5 | 14 | 8 | Auf Anfrage |
|
10041813 (70229-K905200.T120P6.801P) |
32 | 15 | 199 | schwarz | 1,000 | 71 | 106 | 97 | 24 | 23 | 74 | 46 | 6,8 H9 | 137 | 29 | 124 | 125,5 (S120/1) | 144 | M6 | M8 | 26 | 22 | 34 | 11 | 13,5 | 12,5 | 10 | Auf Anfrage |
|
10041814 (K905200.T120D2001P) |
32 | 15 | 199 | schwarz | 0,993 | 71 | 106 | 97 | 24 | 23 | 74 | 46 | 20 H7 | 137 | 29 | 124 | 125,5 (S120/1) | 144 | M6 | M8 | 26 | 22 | 34 | 11 | 13,5 | 12,5 | 10 | Auf Anfrage |
