Produktnummer:
10001081
Herstellernummer:
LS1-H-135-145-300-E
Hersteller:
LE70032-Leschhorn

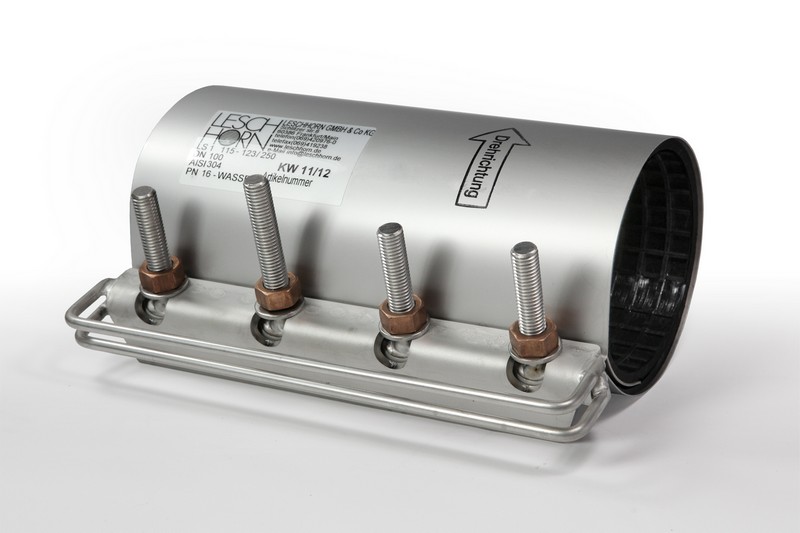

Leschhorn LS1-H-135-145-300-EPDM Reparaturschellen einteilig mit Doppelgriff, verlängerten mittleren Bolzen ca 30 mm Spannbereich 135-145, BL 300, Dichtung: EPDM,
Nennweite (DN):
125
Spannbereich (mm):
135-145
Produktnummer:
10001081
LS1-H EPDM V2A Doppelgriff Edelstahl-Rohrbruch Dichtschellen einteilig, DN 80-300
Beschreibung
Die Reparaturschellen der Serie LS1-H werden zur optimalen Handhabung mit anwenderfreundlichen Details wie: zwei 6 mm starken Doppelbügel und einem 5 mm Haltebügel ausgestattet, damit bei der Montage keine Verletzungsgefahr besteht sind alle Kanten abgerundet.

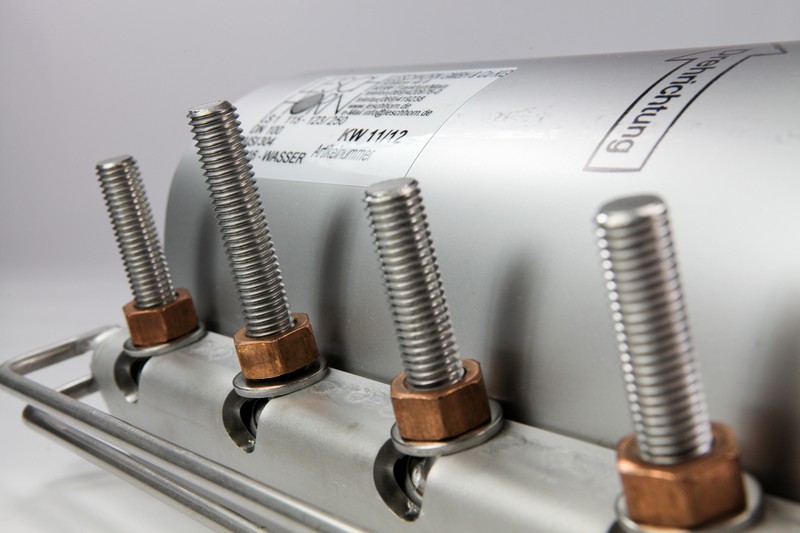

Am Bolzenträger ist der mittlere Bolzen zur besseren Montage um ca. 30 mm verlängert. Um Kaltverschweißungen vorzubeugen, sind im Bereich DN 80 bis DN 125 die Bolzen M12 und ab DN 150 sind die Bolzen M16, jeweils mit CuNiSi Muttern.
Die LS1-H besteht aus einem Stück ohne lose Teile. Alle Metallteile und Schrauben sind aus Material 1.4301, für einen optimalen Korrosionsschutz sind die Reparaturschellen vollständig gebeizt und passiviert.

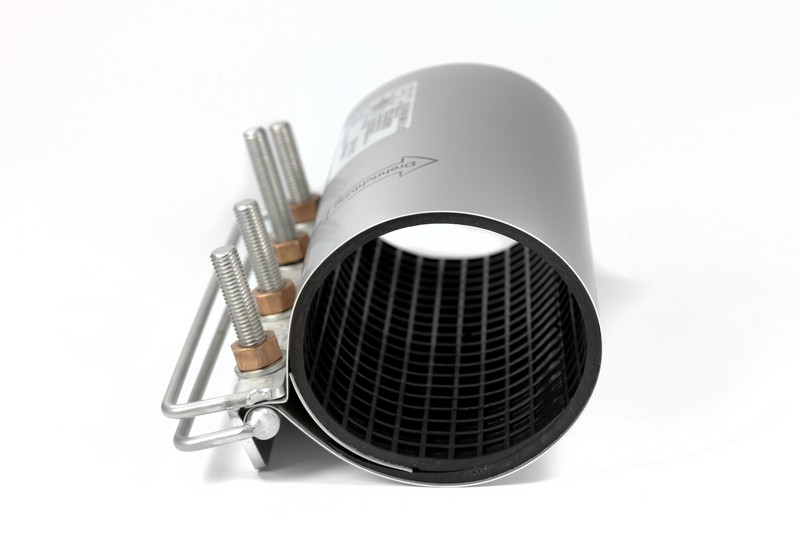

Die Dichtschelle hat eine komplette Rundum-Abdichtung für einen Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS).
Für Rohre über 100 mm hat sie einen Toleranzbereich von 10 mm.
Bei der Baulänge kann man wählen zwischen Längen von 250 mm bis 600 mm.
Größere Baulängen und Werkstoff 1.4401 (V4A) sind auf Anfrage lieferbar.

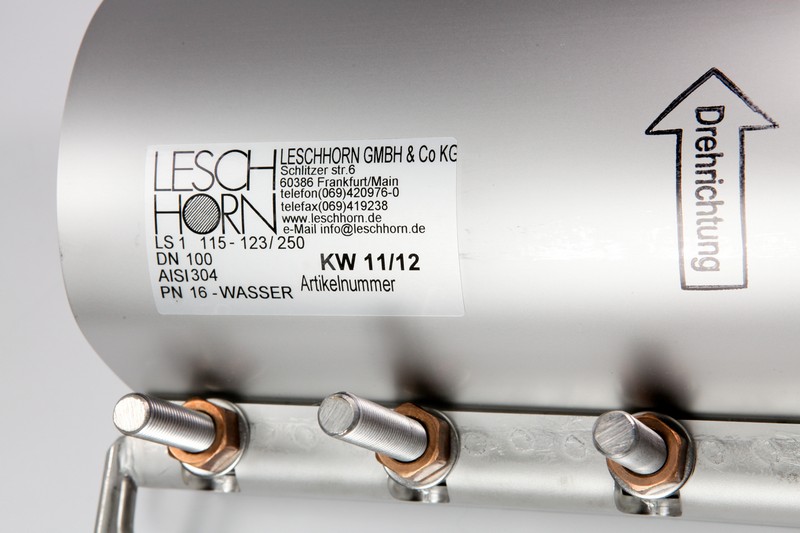

Die Rohrbruchdichtschellen erhalten die Kennzeichnung: Herstellungsdatum, Drehrichtung, DN und Spannbereich, Drehmoment, Einsatzbereich, DVGW- W 270, KTW Empfehlung, PN, ERP Nummer und Firmenlogo.
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse zu verwenden.
Temperatur EPDM -20 °C bis +80 °C (kurzzeitig +120 °C)
Am Bolzenträger ist der mittlere Bolzen zur besseren Montage um ca. 30 mm verlängert. Um Kaltverschweißungen vorzubeugen, sind im Bereich DN 80 bis DN 125 die Bolzen M12 und ab DN 150 sind die Bolzen M16, jeweils mit CuNiSi Muttern.
Die LS1-H besteht aus einem Stück ohne lose Teile. Alle Metallteile und Schrauben sind aus Material 1.4301, für einen optimalen Korrosionsschutz sind die Reparaturschellen vollständig gebeizt und passiviert.
Die Dichtschelle hat eine komplette Rundum-Abdichtung für einen Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS).
Für Rohre über 100 mm hat sie einen Toleranzbereich von 10 mm.
Bei der Baulänge kann man wählen zwischen Längen von 250 mm bis 600 mm.
Größere Baulängen und Werkstoff 1.4401 (V4A) sind auf Anfrage lieferbar.
Die Rohrbruchdichtschellen erhalten die Kennzeichnung: Herstellungsdatum, Drehrichtung, DN und Spannbereich, Drehmoment, Einsatzbereich, DVGW- W 270, KTW Empfehlung, PN, ERP Nummer und Firmenlogo.
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse zu verwenden.
Temperatur EPDM -20 °C bis +80 °C (kurzzeitig +120 °C)
Eigenschaften
| Dichtung: | EPDM |
|---|---|
| Druck Gas max. (bar): | 4 |
| Druck Wasser max. (bar): | 16 |
| Material: | V2A |
| Nennweite (DN): | 125 |
| REACH konform: | ja |
| Spannbereich (Zoll): | 5 |
| Spannbereich (mm): | 135-145 |
| Verschluss: | M14 |
