Produktnummer:
10241094
Herstellernummer:
LS2-100-120-200-NBR-V2A
Hersteller:
LE70032-Leschhorn
Leschhorn LS2-100-120-200-NBR-V2A Edelstahl-Reparaturschellen zweiteilig, Spannbereich 100-120, BL 200 Dichtung: NBR, Material: 1.4301 (V2A, AISI 304), PN 16 bar Wasser, PN 4 bar Gas
Baulänge (mm):
200
Nennweite (DN):
80
Spannbereich (mm):
100-120
Produktnummer:
10241094

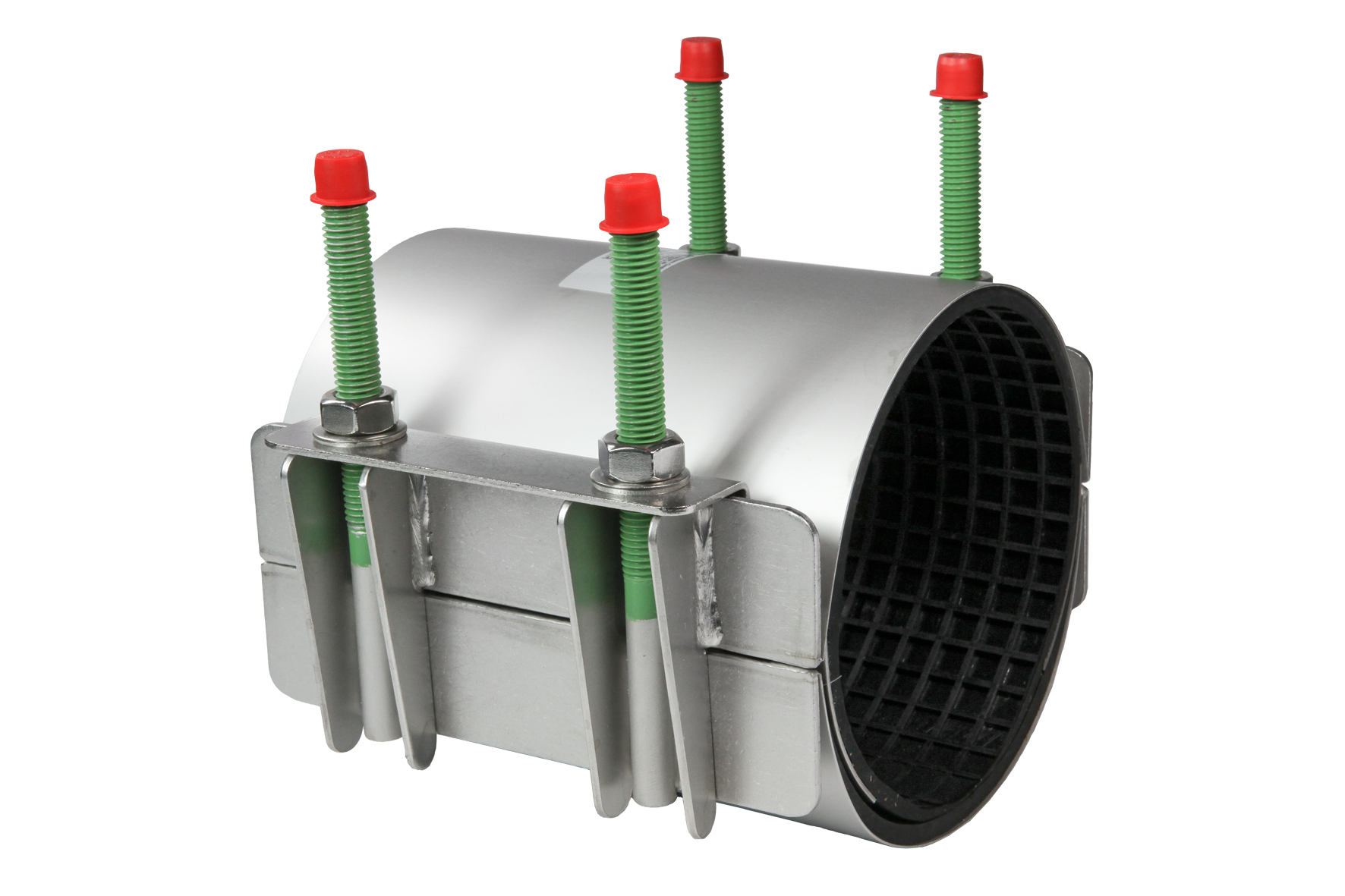

LS2 NBR V2A zweiteilige Edelstahl-Reparaturschellen, DN 80-600
Beschreibung
Die Reparaturschelle besteht aus einem Stück ohne lose Teile. Für Rohre bis Ø61 haben die Schellen einen Toleranzbereich von 4 mm und bis Ø105 mm von 7 mm , über Ø105 mm einen Toleranzbereich von 10 mm. Bei der Baulänge kann man wählen zwischen Längen von 150 mm bis 600 mm. Größere Baulängen sind auf Anfrage lieferbar. Die Reparaturschelle ist komplett aus passiviertem rostfreien Stahl, Werkstoff 1.4301 hergestellt. Auf Anfrage auch in 1.4401 (V4A). Sie hat eine komplette Rundum-Abdichtung für einen Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar.
Gummi-Dichtung: NBR ölfest. Mittlere mechanische Eigenschaften. Beständig gegen aliphatische Kohlenwasserstoffe, hervorragend beständig gegen Einwirkung von Benzin, Hydraulikölen und Schmierfetten. Unbeständig gegen Säuren und oxidierenden Medien. Material: 1.4301 A2, Oberfläche: gebeizt und passiviert.
Gummidichtung: NBR, Temperaturbeständigkeit von -20° C bis +80 °C (kurzfristig bis 100°C)
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
Gummi-Dichtung: NBR ölfest. Mittlere mechanische Eigenschaften. Beständig gegen aliphatische Kohlenwasserstoffe, hervorragend beständig gegen Einwirkung von Benzin, Hydraulikölen und Schmierfetten. Unbeständig gegen Säuren und oxidierenden Medien. Material: 1.4301 A2, Oberfläche: gebeizt und passiviert.
Gummidichtung: NBR, Temperaturbeständigkeit von -20° C bis +80 °C (kurzfristig bis 100°C)
Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
Eigenschaften
| Baulänge (mm): | 200 |
|---|---|
| Dichtung: | NBR |
| Druck Gas max. (bar): | 4 |
| Druck Wasser max. (bar): | 16 |
| Nennweite (DN): | 80 |
| Spannbereich (Zoll): | 3 |
| Spannbereich (mm): | 100-120 |
| Verschluss: | M14 |
Dokumente
