Produktnummer:
10225762
Herstellernummer:
SB-DN100-E-PN16-NI
Hersteller:
LE70032-Leschhorn
Leschhorn LS2-SB-DN 100 Übergangskupplung, Seite A min. RohrØ= 113 mm, Seite B max. RohrØ= 129 mm, KapselØ= 190 mm, Kapsellänge= 300mm, Druck PN16, Material: Edelstahl 1.4301, Dichtung EPDM, Oberflächenschutz gebeizt und passiviert.
Kupplungsgehäuse InnenØ (mm):
190
Material:
Edelstahl 1.4301
Nennweite (DN):
100
Produktnummer:
10225762

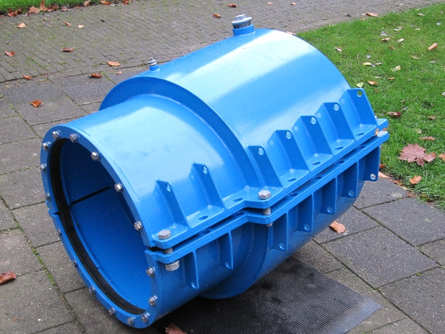

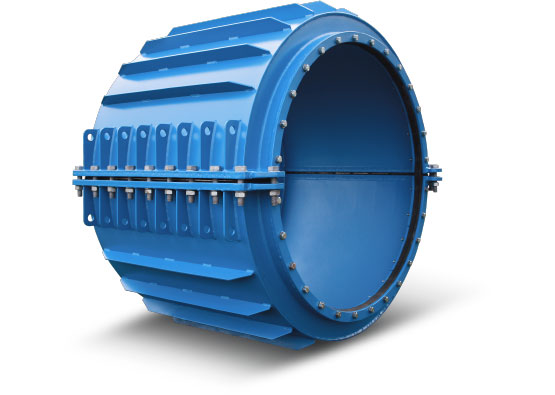

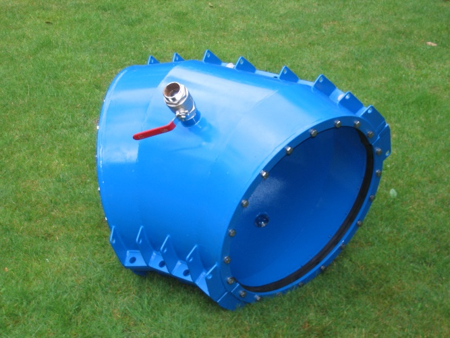

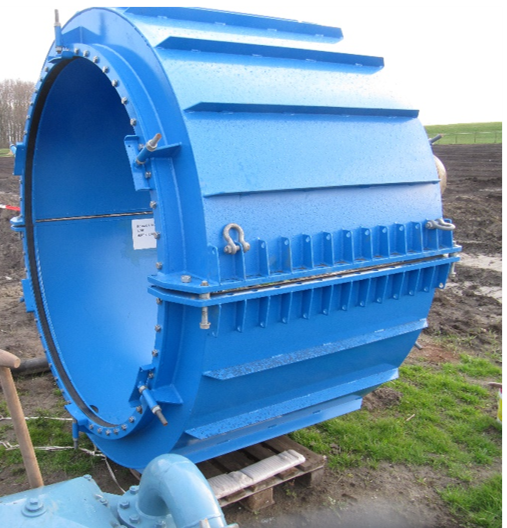

LS2 TK Übergangskupplung, Split Barrel
Beschreibung
Die TK Übergangskupplungen mit Kapselung (Transitional Kupplungen) werden zur Abdichtung von Leckagen auf Rohrleitungen, Reparatur von undichten Steckmuffen, undichten Mehrbereichs-Kupplungen, gebrochenen Rohr Kupplungs-Verbindungen und auf Hochdruck Leitungen eingesetzt. Einsatzbereich geeignet für Gas, Wassser und petrochemical Flüssigkeiten.

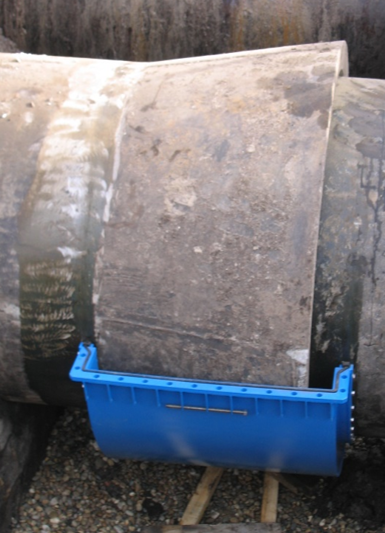

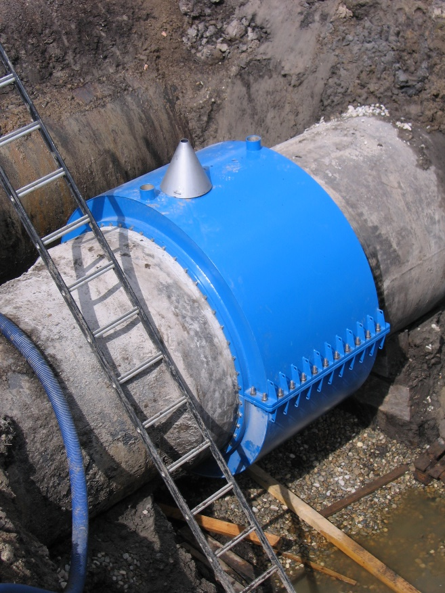

Mit der TK Übergangskupplung ( Encapsulation Collars ) ist die Reparatur von undichten oder gebrochenen Rohr-Kupplungen ohne vorherigen Abbau an der Rohrleitung, gewährleistet.
Sie kann einfach ohne spezielle Werkzeuge unter rauhen und nassen Bedingungen montiert werden.

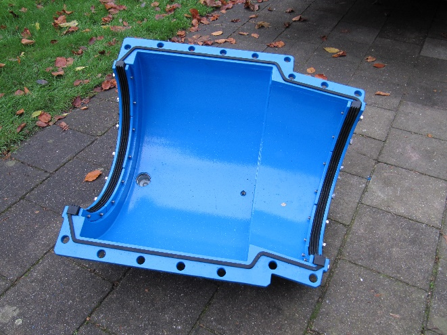

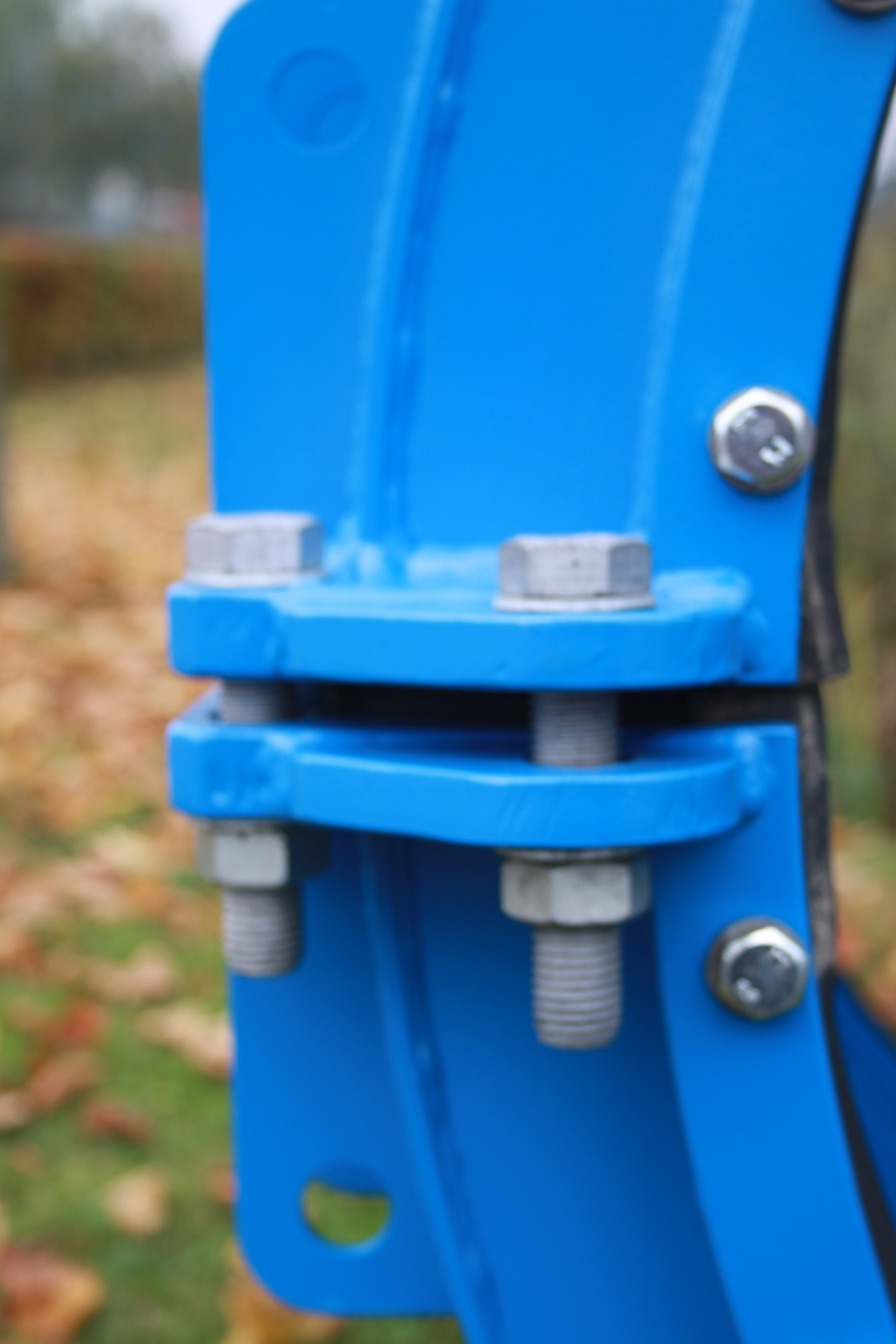

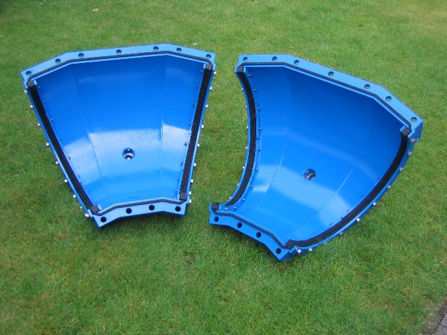

Die LS2 - TK Kupplungen bestehen stets aus zwei separaten Hälften und werden um das Rohr verschraubt.
Die TK Kupplungen haben einen Nenndruck bis 16 bar und einem Rohr Aussendurchmesser bis zu 1500 mm bei einer maximalen Länge von 5000 mm
Rohraussendurchmesser Differenz 20 mm.
Temperaturbereich -30° bis max. 70° C
EPDM 45° Shore A
Stahl mit Oberflächenschutz Resicoat, Befestigungsmaterial verzinkt.
Auf Anfrage: Edelstahl 1.4301 und 1.4401 mit PTFE Beschichtung
Hinweis:
Auf Anfrage können die Spannbereiche kundenspezifisch hergestellt werden.
Bei Bestellung bitte Spannbereich, Material, Medium und max. Druck angeben.
Preis auf Anfrage
Mit der TK Übergangskupplung ( Encapsulation Collars ) ist die Reparatur von undichten oder gebrochenen Rohr-Kupplungen ohne vorherigen Abbau an der Rohrleitung, gewährleistet.
Sie kann einfach ohne spezielle Werkzeuge unter rauhen und nassen Bedingungen montiert werden.
Die LS2 - TK Kupplungen bestehen stets aus zwei separaten Hälften und werden um das Rohr verschraubt.
Die TK Kupplungen haben einen Nenndruck bis 16 bar und einem Rohr Aussendurchmesser bis zu 1500 mm bei einer maximalen Länge von 5000 mm
Rohraussendurchmesser Differenz 20 mm.
Temperaturbereich -30° bis max. 70° C
EPDM 45° Shore A
Stahl mit Oberflächenschutz Resicoat, Befestigungsmaterial verzinkt.
Auf Anfrage: Edelstahl 1.4301 und 1.4401 mit PTFE Beschichtung
Hinweis:
Auf Anfrage können die Spannbereiche kundenspezifisch hergestellt werden.
Bei Bestellung bitte Spannbereich, Material, Medium und max. Druck angeben.
Preis auf Anfrage
Eigenschaften
| Dichtung: | EPDM |
|---|---|
| Druck Wasser max. (bar): | 16 |
| Kupplungsgehäuse Innenlänge (mm): | 300 |
| Kupplungsgehäuse InnenØ (mm): | 190 |
| Material: | Edelstahl 1.4301 |
| Nennweite (DN): | 100 |
| Rohr Ausssen Ø max. (mm): | 129 |
| Rohr Ausssen Ø min. (mm): | 113 |
| Spannbereich (Zoll): | 4 |
| Variante | Kupplungsgehäuse InnenØ (mm) | Material | Nennweite (DN) | Preis |
|---|---|---|---|---|
|
10225762 (SB-DN100-E-PN16-NI) |
190 | Edelstahl 1.4301 | 100 | ab 2.049,19 € |
|
10255422 (SB-DN250-258-E-PN10-A2) |
295 | Edelstahl 1.4301 | 250 | ab 2.918,98 € |
|
10255423 (SB-DN200-216-E-PN16-A2) |
295 | Edelstahl 1.4301 | 200 | ab 2.918,63 € |
|
10255424 (SB-DN200-202-E-PN16-A2) |
295 | Edelstahl 1.4301 | 200 | ab 2.918,63 € |
|
10255399 (SB-DN150-E-PN16-NI) |
250 | Edelstahl 1.4301 | 150 | ab 3.063,74 € |
|
10255400 (SB-DN200-E-PN16-NI) |
295 | Edelstahl 1.4301 | 200 | ab 3.638,22 € |
|
10255401 (SB-DN250-E-PN16-ST) |
333 | Edelstahl 1.4301 | 250 | ab 3.829,21 € |
|
10255402 (SB-DN300-E-PN16-NI) |
390 | Edelstahl 1.4301 | 300 | ab 4.136,64 € |
|
10255403 (SB-DN350-E-PN16-ST) |
444 | Edelstahl 1.4301 | 350 | ab 5.093,32 € |
|
10255404 (LS2-TK-DN400-E-PN16-ST) |
490 | Stahl beschichtet | 400 | ab 5.400,95 € |
|
10255405 (LS2-TK-DN450-E-PN16-ST) |
553 | Stahl beschichtet | 450 | ab 5.859,45 € |
|
10255406 (LS2-TK-DN500-E-PN16-ST) |
597 | Stahl beschichtet | 500 | ab 6.280,82 € |
|
10255407 (LS2-TK-DN550-E-PN16-ST) |
597 | Stahl beschichtet | 550 | Auf Anfrage |
|
10255408 (LS2-TK-DN600-E-PN16-ST) |
750 | Stahl beschichtet | 600 | Auf Anfrage |
|
10255409 (LS2-TK-DN650-E-PN16-ST) |
800 | Stahl beschichtet | 650 | Auf Anfrage |
|
10255410 (LS2-TK-DN700-E-PN16-ST) |
850 | Stahl beschichtet | 700 | Auf Anfrage |
|
10255411 (LS2-TK-DN750-E-PN16-ST) |
900 | Stahl beschichtet | 750 | Auf Anfrage |
|
10255412 (LS2-TK-DN800-E-PN16-ST) |
950 | Stahl beschichtet | 800 | Auf Anfrage |
|
10255413 (LS2-TK-DN850-E-PN16-ST) |
1000 | Stahl beschichtet | 850 | Auf Anfrage |
|
10255414 (LS2-TK-DN900-E-PN16-ST) |
1050 | Stahl beschichtet | 900 | Auf Anfrage |
|
10255415 (LS2-TK-DN950-E-PN16-ST) |
1100 | Stahl beschichtet | 950 | Auf Anfrage |
|
10255416 (LS2-TK-DN1000-E-PN16-ST) |
1150 | Stahl beschichtet | 950 | Auf Anfrage |
|
10255417 (LS2-TK-DN1050-E-PN16-ST) |
1200 | Stahl beschichtet | 950 | Auf Anfrage |
|
10255418 (LS2-TK-DN1100-E-PN16-ST) |
1250 | Stahl beschichtet | 1100 | Auf Anfrage |
|
10255419 (LS2-TK-DN1200-E-PN16-ST) |
1350 | Stahl beschichtet | 1200 | Auf Anfrage |
