Leschhorn LSGRIP 16A4N 164-172 Rohrkupplung mit zugfester Verbindung LSGRIP, DA 168,3; Bereich 164-172mm; PN 25; BL 110; Material W5 (A4) 1.4571, Gummi NBR
Bereich:
164,0-172,0
DA:
168,3
Dichtung:
EPDM
Material:
A4 (W5*)
PN:
25
Produktnummer:
10352261

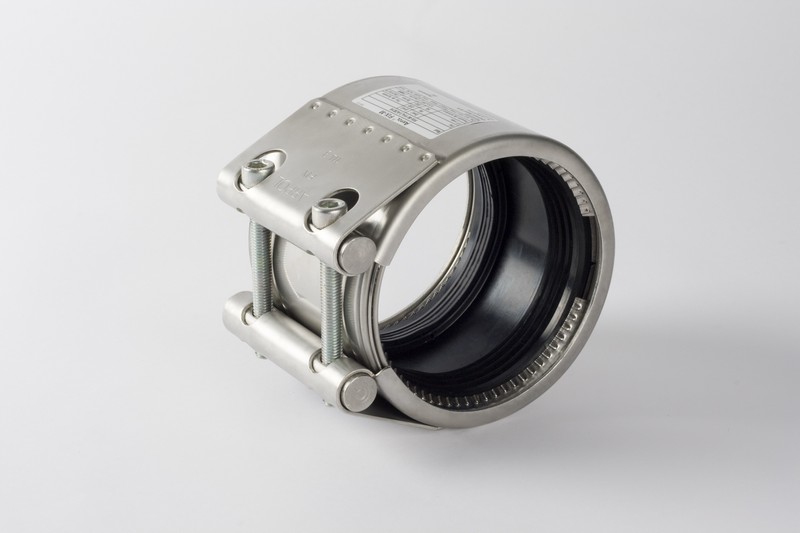

LS FIX-PRO Rohrkupplung – Zugfeste axiale Verbindung von Metallrohren DN40-DN600
Beschreibung
Die Rohrkupplung der Produktfamilie LSGRIP und FIX PRO ist eine hochwertige, zugfeste Rohrverbindung mit axialer Verankerung zur sicheren Verbindung von Rohrleitungen mit gleichem oder unterschiedlichen Außendurchmessern. Sie ist ideal für Anwendungen im Schiffbau, Industrie und Anlagenbau geeignet.
Zulässige Toleranzen für LSGRIP und FIX PRO:

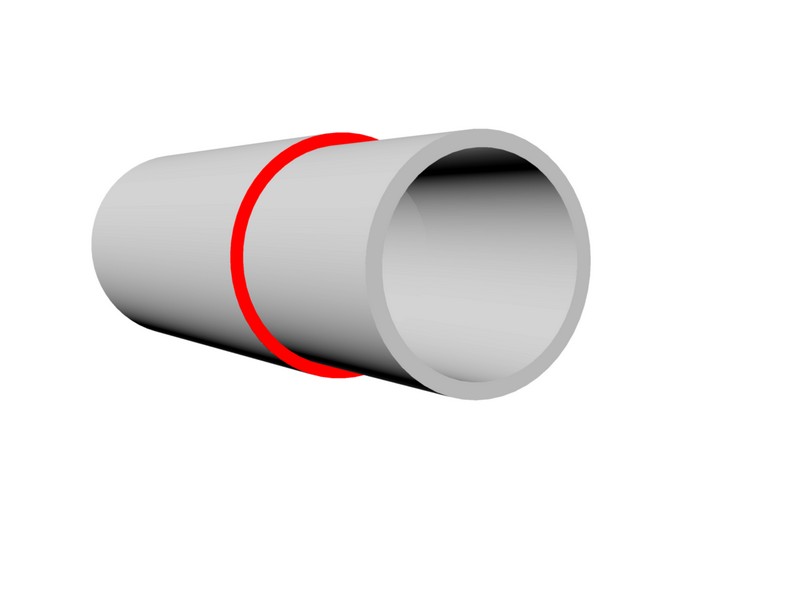

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

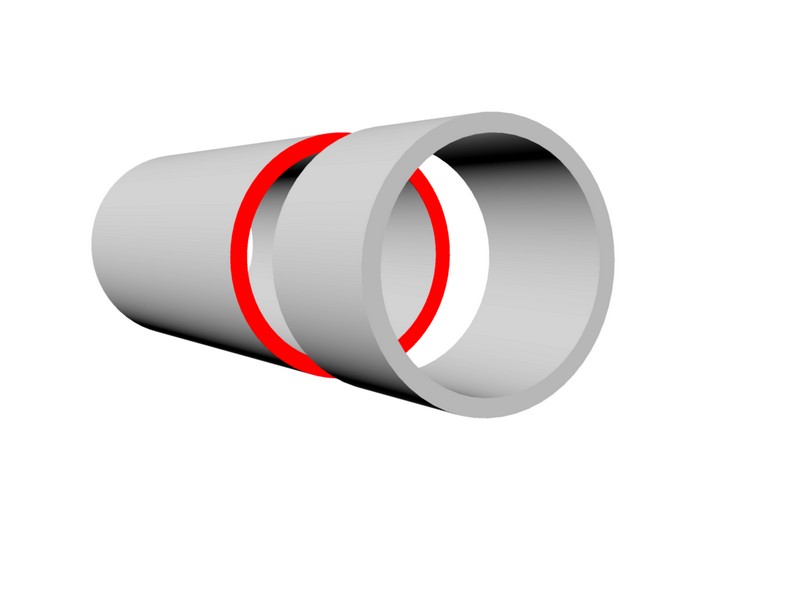

- Verbindung von Rohren mit Rohrendenabstand;

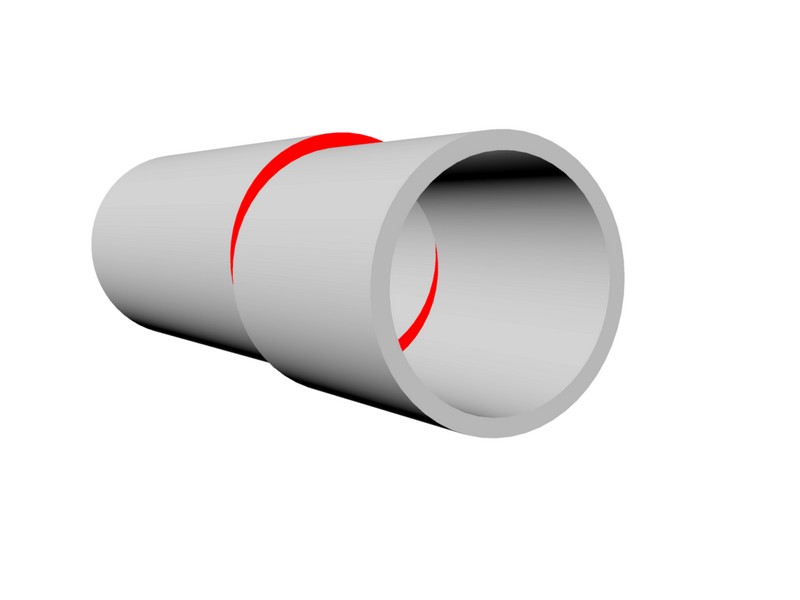

- Verbindung von Rohren mit Achsversatz;

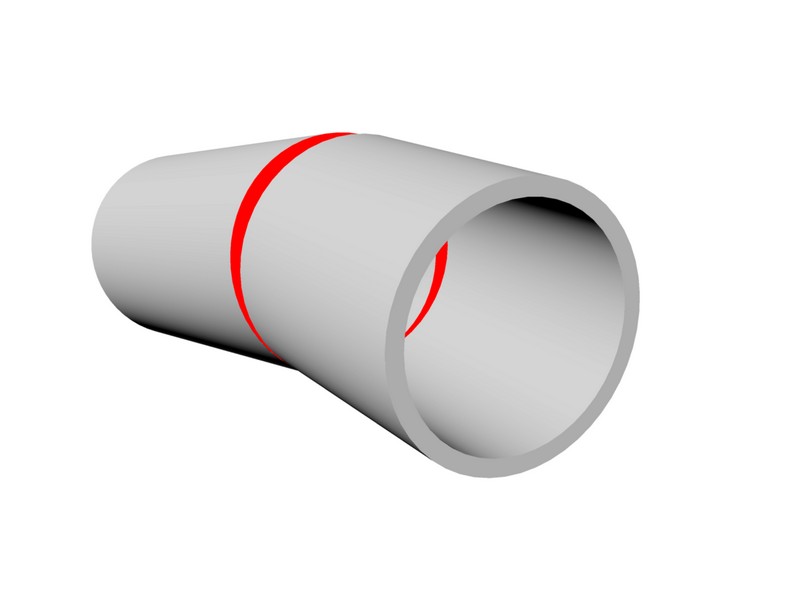

- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4 und W5
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für. Material W4/W5 MIT Dichtung EPDM.
PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blau
Silikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.
Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.
Zulässige Toleranzen für LSGRIP und FIX PRO:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4 und W5
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für. Material W4/W5 MIT Dichtung EPDM.
PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blau
Silikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.
Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.

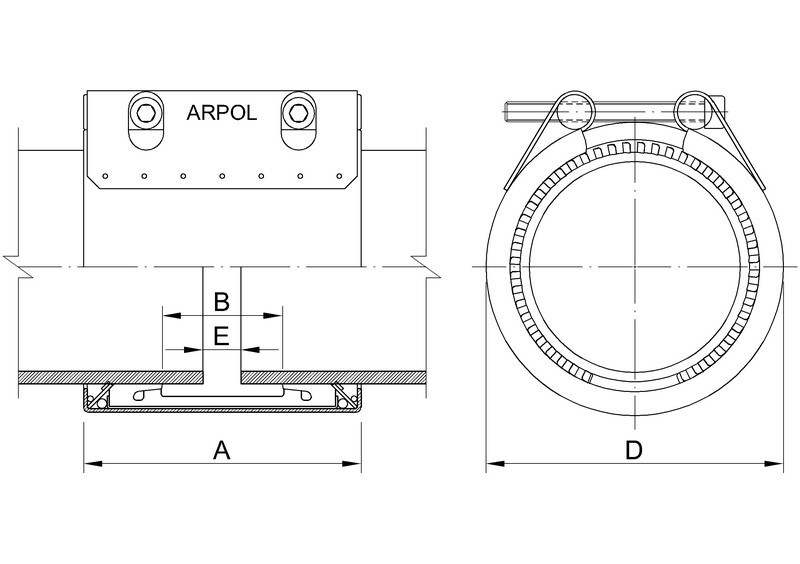

Eigenschaften
| A: | 110 |
|---|---|
| AM: | 20 |
| B: | 110 |
| Bereich: | 164,0-172,0 |
| DA: | 168,3 |
| Dichtung: | EPDM |
| E1: | 5 |
| E2: | 15 |
| Material: | A4 (W5*) |
| PN: | 25 |
| PS: | 22 |
| Verschluss: | M10 |
| d (mm): | 191 |
