Produktnummer:
10240324
Herstellernummer:
PG-47.5-52.5-PN16-E-A4
Hersteller:
LE71497-Leschhorn

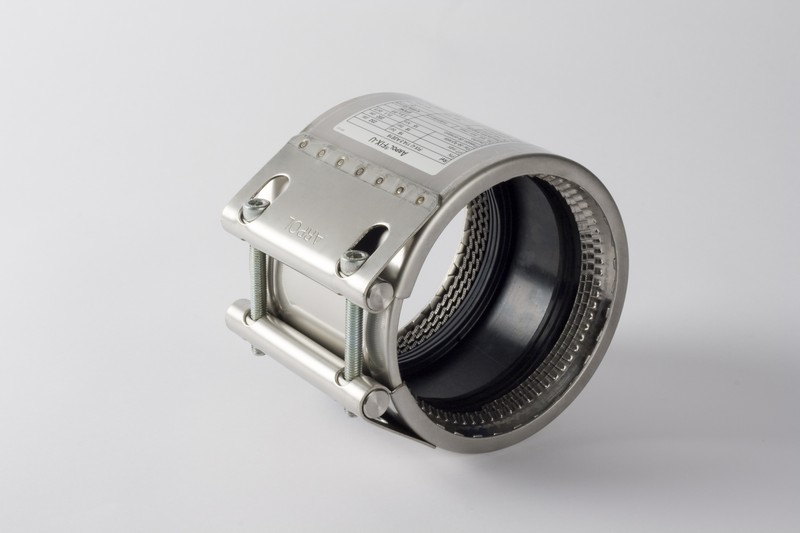

Leschhorn PG-47,5-52,5-PN16-E-A4 Rohrkupplung mit zugfester Verbindung PLASTGRIP, Bereich 47,5-52,5; PN 16; Breite 60mm 1 Verschluss; Material W5 (A4) 1.4571, Gummi EPDM (Dichtung -30°C bis +125°C)
Bereich:
47,5-52,5
DA:
50
Material:
A4 (W5*)
PS:
16
Produktnummer:
10240324
LS FIX-U Rohrkupplung mit zugfester Verbindung, für Rohre aus Stahl, PE und PVC, DN 50-500
Beschreibung
Flexible Rohrkupplung (Plastgrip) mit AXIALER VERANKERUNG zur Verbindung von Rohrleitungen, Außendurchmesser: DA 63 - 400 mm
FIX-U (Plastgrip) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, PE und PVC.
In Rohren aus PE, PP, ABS und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für FIX-U (Plastgrip):

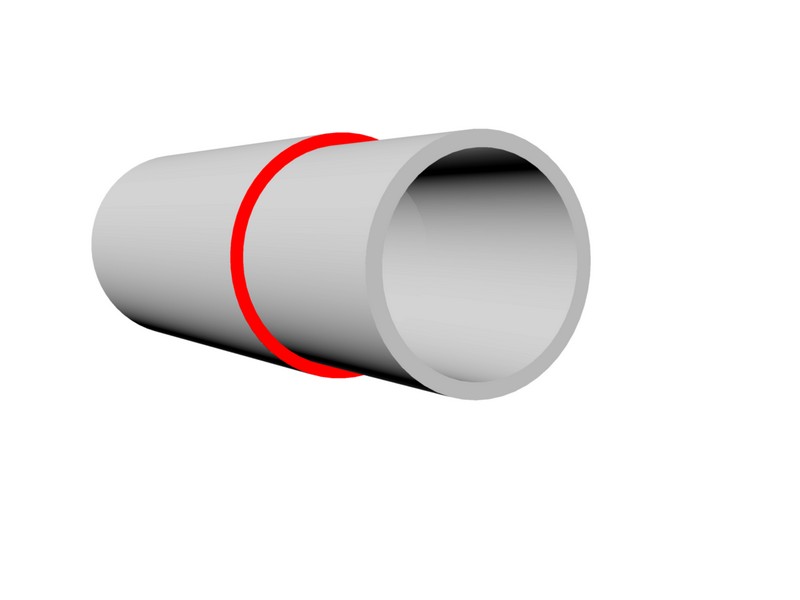

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

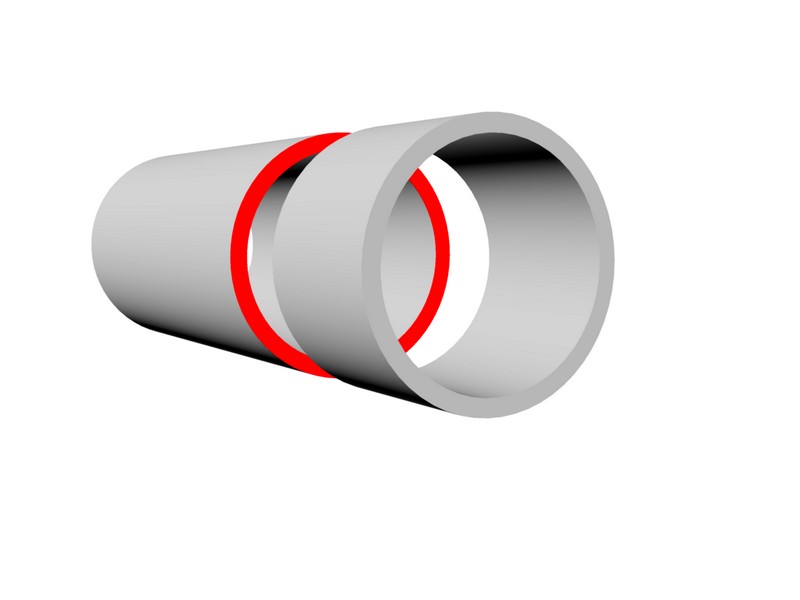

- Verbindung von Rohren mit Rohrendenabstand;

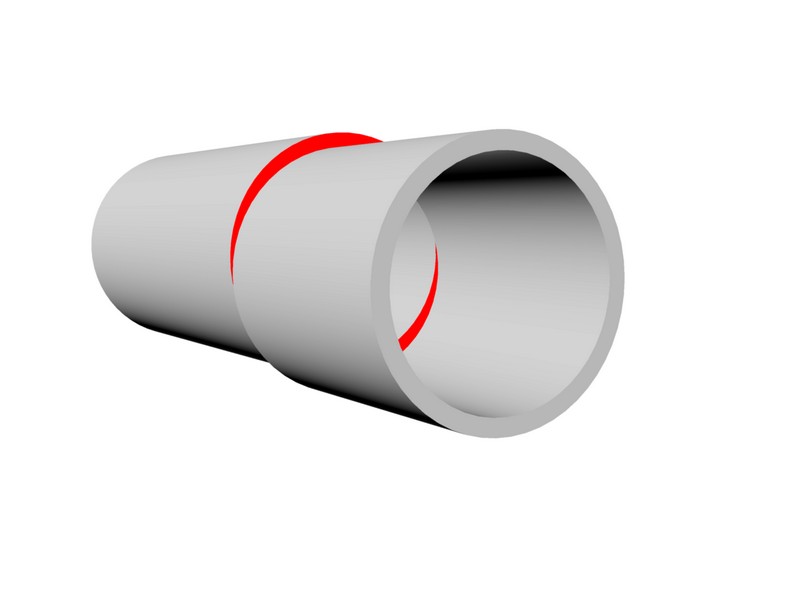

- Verbindung von Rohren mit Achsversatz;

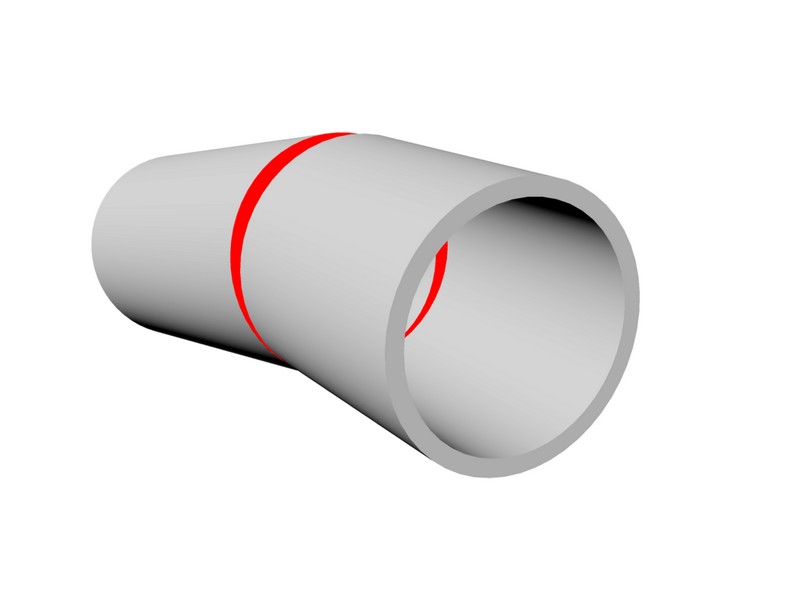

- Verbindung von Rohren mit Auswinkelung.
Anwendungsbeispiele für FIX-U:

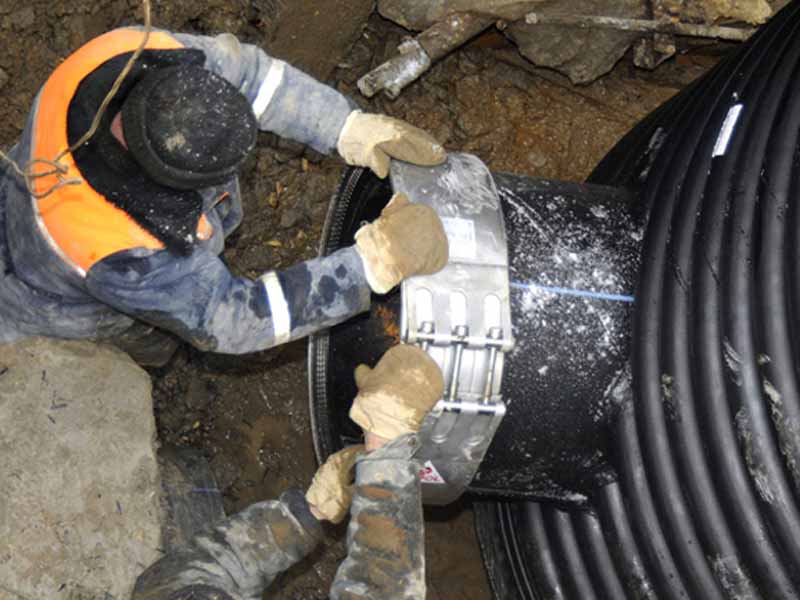

- Zugfeste Installation bei einem Revisionsschacht aus PE;
- Zugfeste Reparatur mit einem Rohrstück aus PE.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
FIX-U (Plastgrip) ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, PE und PVC.
In Rohren aus PE, PP, ABS und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für FIX-U (Plastgrip):
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung.
Anwendungsbeispiele für FIX-U:
- Zugfeste Installation bei einem Revisionsschacht aus PE;
- Zugfeste Reparatur mit einem Rohrstück aus PE.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau

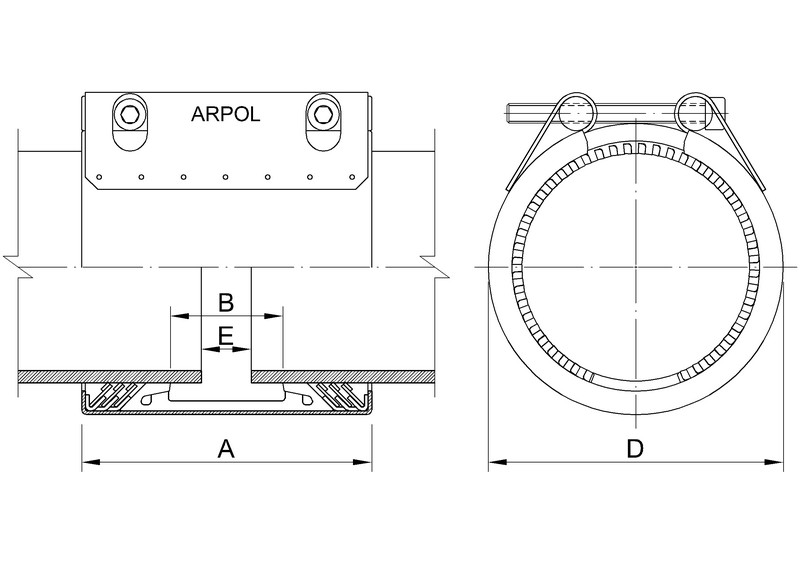

Eigenschaften
| A: | 60 |
|---|---|
| AM: | 10 |
| B: | 15 |
| Bereich: | 47,5-52,5 |
| DA: | 50 |
| Material: | A4 (W5*) |
| Max. Zugkraft (für PS 6/10/16) in kN: | 10 |
| PS: | 16 |
| Verschluss: | M8 |
| d (mm): | 74 |
| e: | 16 |
| rT max. (für PS 6/10/16) in °C: | 16 |
Dokumente
2
| Variante | Bereich | DA | Material | PS | Preis |
|---|---|---|---|---|---|
|
10323830 (PG-312-325-142-PN10-E-A4) |
312- 325 | 315 | A4 (W5*) | 10 | ab 1.164,90 € |
|
10323831 (PG-350-363-142-PN10-E-A4) |
350-363 | 350 | A4 (W5*) | 10 | ab 1.230,90 € |
|
10259785 (PG-312-325-146-PN16-E-A4) |
312,0 - 325,0 | 315 | A4 (W5*) | 16 | ab 1.542,20 € |
|
10241651 (PG-502-515-142-2-PN6-E-A4) |
502,0 - 515,0 | 400 | A4 (W5*) | 6 | ab 2.127,40 € |
|
10224587 (PG-502-515-146-2-PN10-E-A4) |
502,0 - 515,0 | 400 | A4 (W5*) | 10 | ab 2.945,80 € |
|
10323914 (PG-557-570-146-3F-PN6-E-A4) |
557-570 | 500 | A4 (W5*) | 6 | ab 3.845,60 € |
|
10323913 (PG-627-640-146-4F-PS6-E-A4) |
627-640 | 600 | A4 (W5*) | 6 | ab 4.907,10 € |
|
10240324 (PG-47.5-52.5-PN16-E-A4) |
47,5-52,5 | 50 | A4 (W5*) | 16 | ab 150,70 € |
|
10322562 (PG-58-64-75-PN16-E-A4) |
58,0 - 64,0 | 63 | A4 (W5*) | 16 | ab 166,10 € |
|
10298013 (PG-88-96-95-PN16-E-A4) |
88,0 - 96,0 | 80 | A4 (W5*) | 16 | ab 210,10 € |
|
10323832 (PG-88-96-95-PN10-E-A4) |
88,0 - 96,0 | 80 | A4 (W5*) | 10 | ab 210,10 € |
|
10298015 (PG-104-112-95-PN16-E-A4) |
104,0 - 112,0 | 100 | A4 (W5*) | 16 | ab 225,50 € |
|
10019593 (FIX-U-110-A2 E16) |
108,0 - 111,0 | 110 | A2 (W4*) | -/10/16 | ab 248,41 € |
|
10259936 (PG-122-130-95-PN16-E-A4) |
122,0 - 130,0 | 125 | A4 (W5*) | 16 | ab 289,30 € |
|
10298023 (PG-157-165-110-PN10-E-A4) |
157-165 | 125 | A4 (W5*) | 10 | ab 343,20 € |
|
10019596 (FIX-U-160-A2 E16) |
158,0 - 162,0 | 160 | A2 (W4*) | -/10/16 | ab 362,17 € |
|
10323833 (PG-172-185-140-PN10-E-A4) |
172-185 | 150 | A4 (W5*) | 10 | ab 855,80 € |
|
10019601 (FIX-U-280-A2 E16) |
277,0 - 283,0 | 280 | A2 (W4*) | 6/10/16 | ab 878,57 € |
|
10325154 (PG-195-208-140-PN10-N-A4) |
195-208 | 150 | A4 (W5*) | 10 | ab 889,90 € |
|
10019602 (FIX-U-315-A2 E10) |
311,0 - 317,0 | 315 | A2 (W4*) | 6/10/- | ab 944,00 € |
|
10325125 (PG-195-208-142-PN16-N-A4) |
195-208 | 315 | A4 (W5*) | 10 | ab 946,00 € |
|
10235078 (140-PG10A4E247-260) |
247,0 - 260,0 | 250 | A4 (W5*) | 6/10/16 | ab 969,10 € |
|
10019590 (FIX-U-63-A2 E16) |
62,0 - 64,0 | 63 | A2 (W4*) | -/10/16 | Auf Anfrage |
|
10019591 (FIX-U-75-A2 E16) |
74,0 - 76,0 | 75 | A2 (W4*) | -/10/16 | Auf Anfrage |
|
10019592 (FIX-U-90-A2 E16) |
89,0 - 91,0 | 90 | A2 (W4*) | -/10/16 | Auf Anfrage |
|
10019594 (FIX-U-125-A2 E16) |
123,0 - 126,0 | 125 | A2 (W4*) | -/10/16 | Auf Anfrage |
|
10019595 (FIX-U-140-A2 E16) |
138,0 - 142,0 | 140 | A2 (W4*) | -/10/16 | Auf Anfrage |
|
10019597 (FIX-U-180-A2 E16) |
178,0 - 182,0 | 180 | A2 (W4*) | 6/10/16 | Auf Anfrage |
|
10019598 (FIX-U-200-A2 E16) |
198,0 - 203,0 | 200 | A2 (W4*) | 6/10/16 | Auf Anfrage |
|
10019599 (FIX-U-225-A2 E16) |
222,0 - 227,0 | 225 | A2 (W4*) | 6/10/16 | Auf Anfrage |
|
10019600 (FIX-U-250-A2 E16) |
247,0 - 253,0 | 250 | A2 (W4*) | 6/10/16 | Auf Anfrage |
|
10019603 (FIX-U-355-A2 E10) |
351,0 - 357,0 | 355 | A2 (W4*) | 6/10/- | Auf Anfrage |
|
10019604 (FIX-U-400-A2 E10) |
396,0 - 402,0 | 400 | A2 (W4*) | 6/10/- | Auf Anfrage |
|
10019605 (FIX-U-63-A4 E16) |
62,0 - 64,0 | 63 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019606 (FIX-U-75-A4 E16) |
74,0 - 76,0 | 75 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019607 (FIX-U-90-A4 E16) |
89,0 - 91,0 | 90 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019608 (FIX-U-110-A4 E16) |
108,0 - 111,0 | 110 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019609 (FIX-U-125-A4 E16) |
123,0 - 126,0 | 125 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019610 (FIX-U-140-A4 E16) |
138,0 - 142,0 | 140 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019611 (FIX-U-160-A4 E16) |
158,0 - 162,0 | 160 | A4 (W5*) | -/10/16 | Auf Anfrage |
|
10019612 (FIX-U-180-A4 E16) |
178,0 - 182,0 | 180 | A4 (W5*) | 6/10/16 | Auf Anfrage |
|
10019613 (FIX-U-200-A4 E16) |
198,0 - 203,0 | 200 | A4 (W5*) | 6/10/16 | Auf Anfrage |
|
10019614 (FIX-U-225-A4 E16) |
222,0 - 227,0 | 225 | A4 (W5*) | 6/10/16 | Auf Anfrage |
|
10019615 (FIX-U-250-A4 E16) |
247,0 - 260,0 | 250 | A4 (W5*) | 6/10/16 | Auf Anfrage |
|
10019616 (FIX-U-280-A4 E16) |
277,0 - 283,0 | 280 | A4 (W5*) | 6/10/16 | Auf Anfrage |
|
10019617 (FIX-U-315-A4 E10) |
311,0 - 317,0 | 315 | A4 (W5*) | 6/10/- | Auf Anfrage |
|
10019618 (FIX-U-355-A4 E10) |
351,0 - 357,0 | 355 | A4 (W5*) | 6/10/- | Auf Anfrage |
|
10019619 (FIX-U-400-A4 E10) |
396,0 - 402,0 | 400 | A4 (W5*) | 6/10/- | Auf Anfrage |
|
10233048 (FIX-U-450-A2 E10) |
396,0 - 402,0 | 450 | A2 (W4*) | 6/10/- | Auf Anfrage |
