Produktnummer:
10235135
Herstellernummer:
TRANS10-IBZ2T10-220-234-A2E16
Hersteller:
LE70072-Leschhorn
Leschhorn Rohrkupplung zur Verbindung von Rohren mit unterschiedlichen Außendurchmessern TRANS10 für DN200, IBZ2T10-220-234-A2E16, Material 1.4307, Dichtung EPDM, PN 16 bar,
DA1:
220
DA2:
234
Material:
W4
rØ max:
15 (bei 2 Verschlüssen)
rØ min:
5

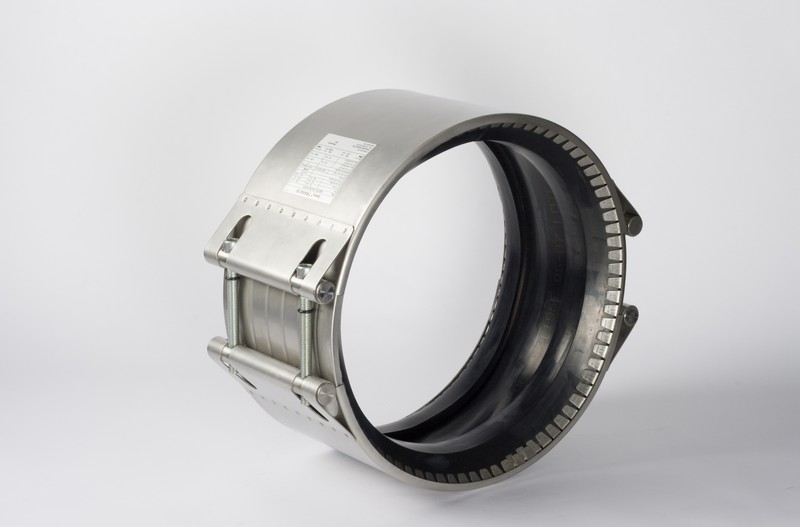

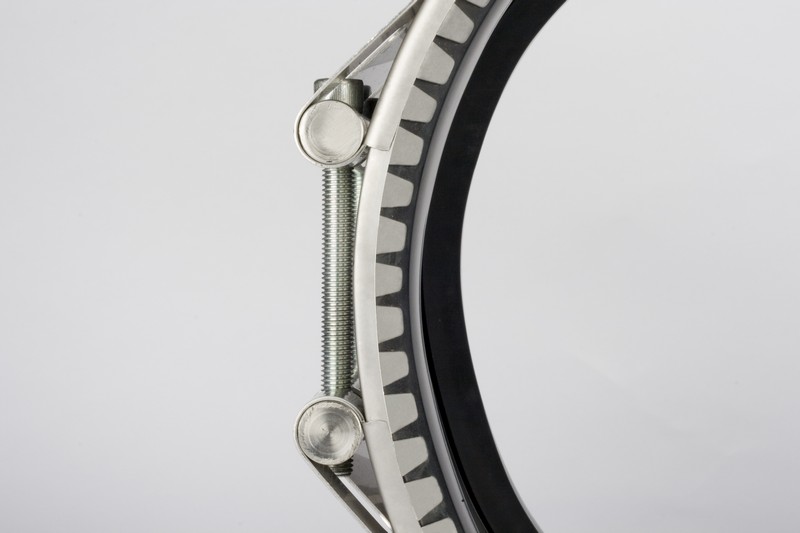

LE TRANS Rohrkupplung zur Verbindung von Rohren mit unterschiedlichen Außendurchmessern, 2 oder 3 Verschlüsse
Beschreibung

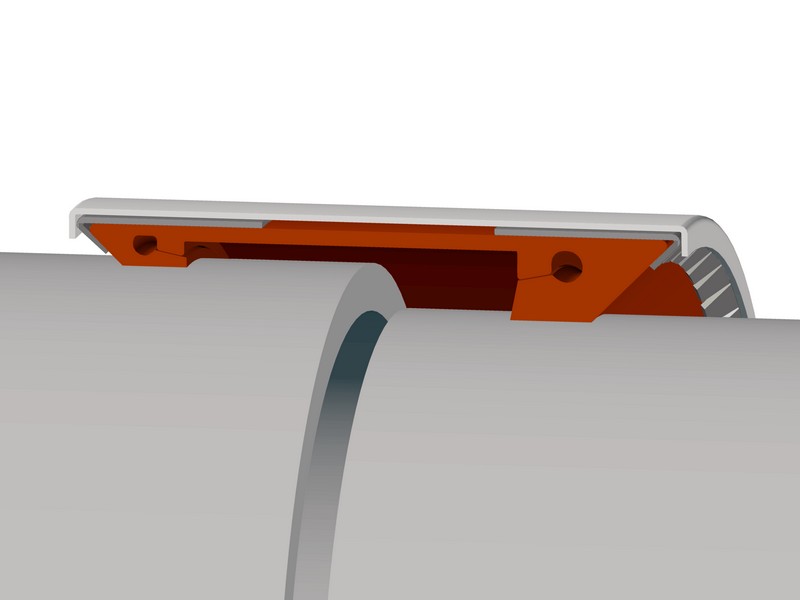

Flexible TRANS Rohrkupplung für die Verbindung von Rohrleitungen mit UNTERSCHIEDLICHEN AUSSENDURCHMESSERN.
LE TRANS Rohrkupplung ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für TRANS:

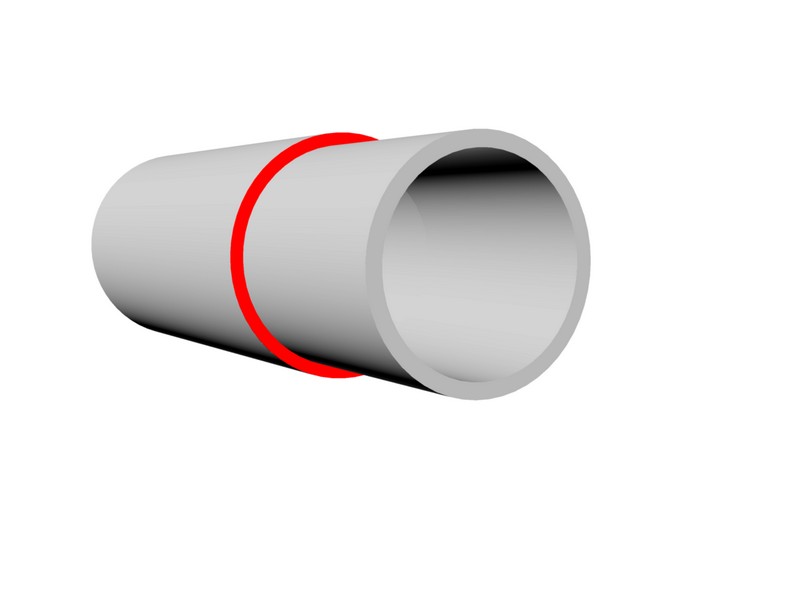

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

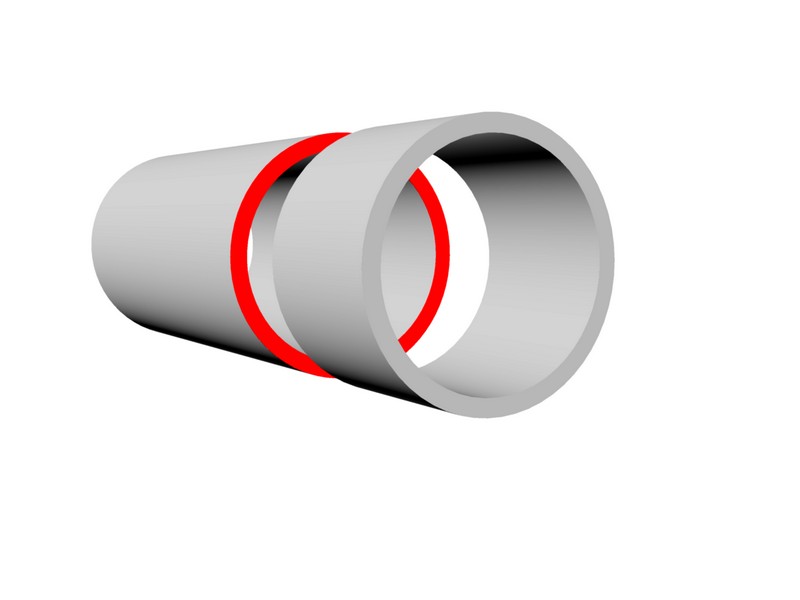

- Verbindung von Rohren mit Rohrendenabstand;

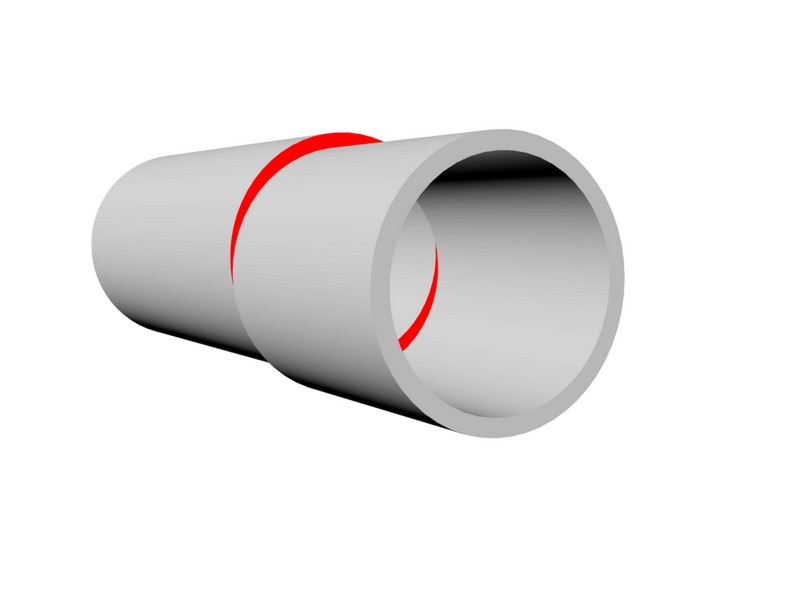

- Verbindung von Rohren mit Achsversatz;

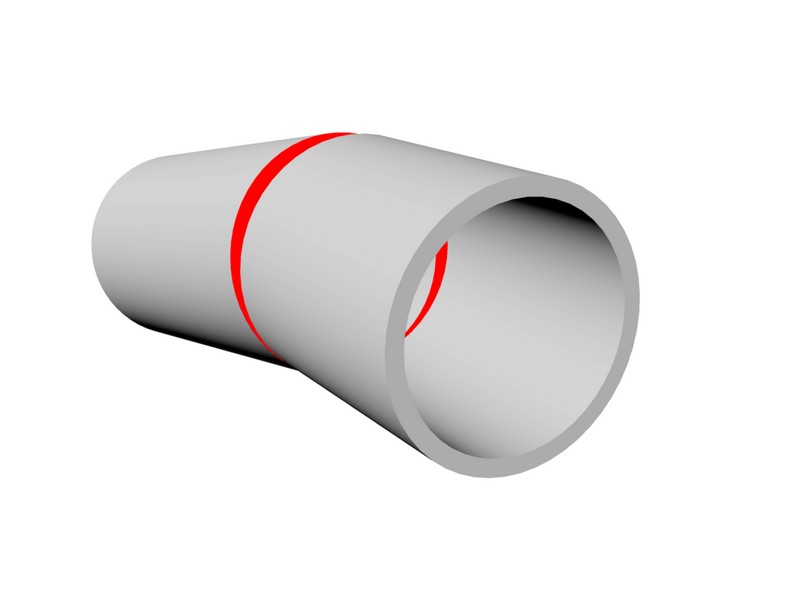

- Verbindung von Rohren mit Auswinkelung;

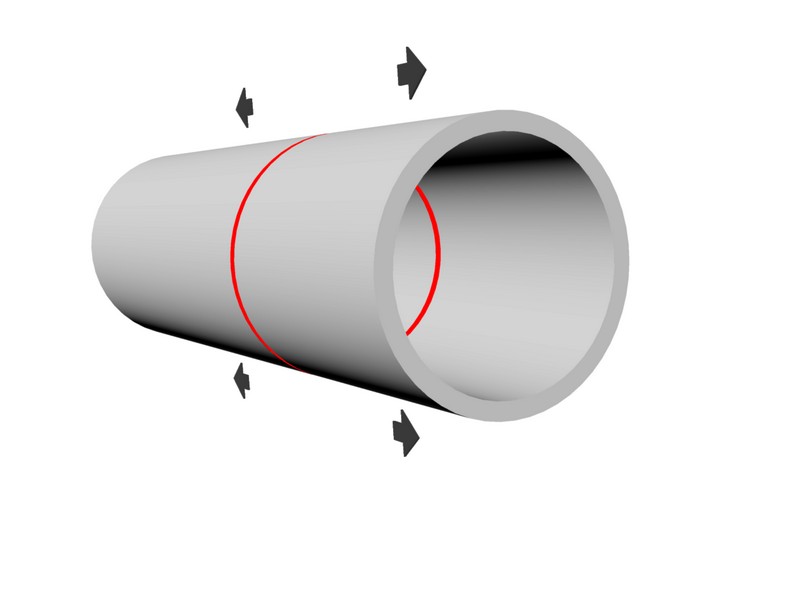

- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für TRANS:

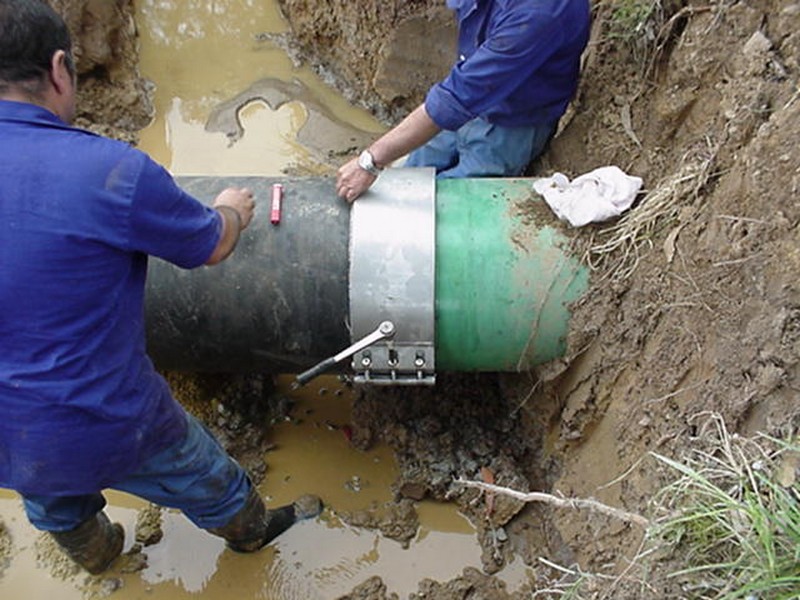

- Verbindung von GFK- und Stahlrohr mit unterschiedlichen Außendurchmessern bei den Zu- und Abläufen einer
Verteilkammer;
- Reparatur einer GFK-Leitung mit einem Rohrstück aus Gusseisen mit unterschiedlichen Außendurchmessern.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau
LE TRANS Rohrkupplung ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist).
Zulässige Toleranzen für TRANS:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung;
- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für TRANS:
- Verbindung von GFK- und Stahlrohr mit unterschiedlichen Außendurchmessern bei den Zu- und Abläufen einer
Verteilkammer;
- Reparatur einer GFK-Leitung mit einem Rohrstück aus Gusseisen mit unterschiedlichen Außendurchmessern.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon rot oder blau

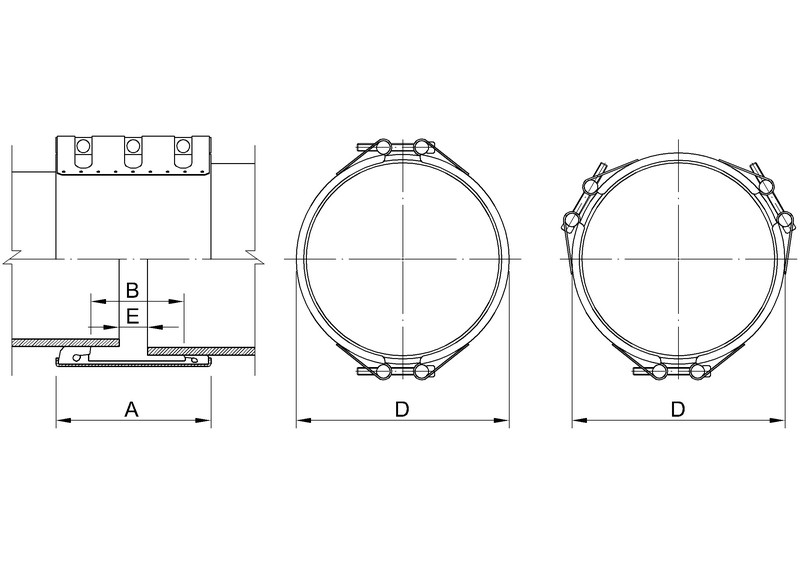

Eigenschaften
| A: | 200 |
|---|---|
| B: | 110 |
| DA1: | 220 |
| DA2: | 234 |
| E1: | 15 |
| E2: | 60 |
| Material: | W4 |
| rØ max: | 15 (bei 2 Verschlüssen) |
| rØ min: | 5 |
| Variante | DA1 | DA2 | rØ min | rØ max | Material | Preis |
|---|---|---|---|---|---|---|
|
10235135 (TRANS10-IBZ2T10-220-234-A2E16) |
220 | 234 | 5 | 15 (bei 2 Verschlüssen) | W4 | ab 210,96 € |
|
10246013 (TRANS5-IBX2T05-107/115-W5-Silikon-blau) |
115 | 107 | 2 | 10 (bei 2 Verschlüssen) | W5 | ab 210,96 € |
|
10258835 (TRANS20-IBZ2T20-406-429-A2E9) |
405 | 430 | 5 | 15 (bei 2 Verschlüssen) | W4 | ab 418,88 € |
|
10020653 (TRANS5-273/270-A2) |
273 | 270 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020654 (TRANS5-273/278-A2) |
273 | 278 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020655 (TRANS5-273/280-A2) |
278 | 280 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020656 (TRANS5-278/267-A2) |
278 | 267 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020657 (TRANS5-278/270-A2) |
278 | 270 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020658 (TRANS5-278/274-A2) |
278 | 274 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020659 (TRANS5-278/280-A2) |
278 | 280 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020660 (TRANS10-273/267-A2) |
273 | 267 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020661 (TRANS10-273/278-A2) |
273 | 278 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020662 (TRANS10-273/280-A2) |
273 | 280 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
|
10020663 (TRANS5-273/267-A4) |
273 | 267 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020664 (TRANS5-273/270-A4) |
273 | 270 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020665 (TRANS5-273/278-A4) |
273 | 278 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020666 (TRANS5-273/280-A4) |
278 | 280 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020667 (TRANS5-278/267-A4) |
278 | 267 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020668 (TRANS5-278/270-A4) |
278 | 270 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020669 (TRANS5-278/274-A4) |
278 | 274 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020670 (TRANS5-278/280-A4) |
278 | 280 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020671 (TRANS10-273/267-A4) |
273 | 267 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020672 (TRANS10-273/278-A4) |
273 | 278 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10020673 (TRANS10-273/280-A4) |
273 | 280 | 5(bei 2 Verschlüssen)/4(bei 3 Verschlüssen) | 15 (bei 2 Verschlüssen)/16(bei 3 Verschlüssen) | A4 (W5*) | Auf Anfrage |
|
10299102 (TRANS5-110/118-A2) |
110 | 118 | 2 | 10 (bei 2 Verschlüssen)/11(bei 3 Verschlüssen) | A2 (W4*) | Auf Anfrage |
