Produktnummer:
10322715
Herstellernummer:
SST-S-1256-DN200-1000-N-PN10-A2
Hersteller:
LE70032-Leschhorn
Leschhorn SST-S-1256-DN200-1000-NBR-A2, dreiteiltiger Überschieber schwere Ausführung mit Flanschabgang, Spannbereich 1256, Abgang DN200, Baulänge 1000, Dichtung NBR, Betriebsdruck 10 bar, Material 1.4301 5mm dick "Sonderanfertigung"
Druck Wasser max. (bar):
10
Flanschabgang (DN):
200
Material:
1.4301
Spannbereich:
1256
6.320,00 €*
VPE:
1 Stück
Produktanfrage

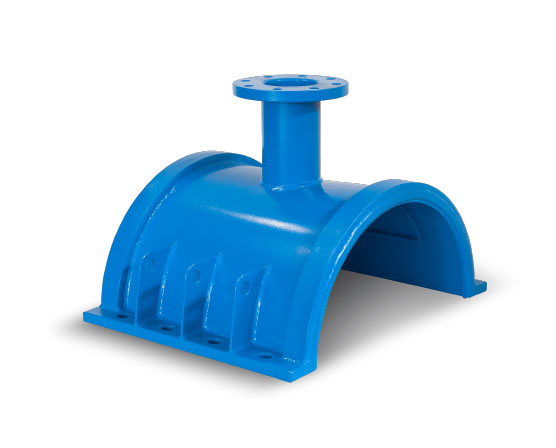

SST-S schwere Ausführung, Edelstahl-Anbohrschellen, Flanschabgang DN 100 bis DN 600
Beschreibung

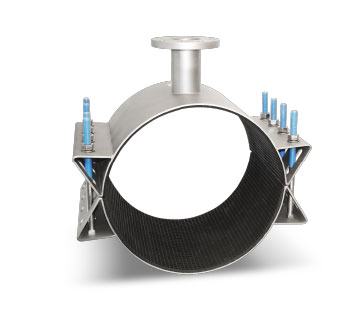

schwere Ausführung SST-S Edelstahl Anbohrschellen mit dicken Blechplatten (5 mm) und Schlossschrauben werden für starre Konstruktionen und Druckbohrungen an großen Rohrdurchmessern mit hohem Druck verwendet. DN 300 bis DN 2000, geteilter Überschieber, T Stück, mit Flanschabgang DN100 bis DN600. Dieses Produkt hat keine Spannbereichsabweichung und wird daher nach Kundenspezifikationen gefertigt.
Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Auf verschiedenen AZ, Stahl, GFK, oder Gußrohren verwendbar. Beim Anbohren (Hot Tapping) können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften.
Gummi-Dichtung: NBR, andere Materialien auf Anfrage
Wasserdruck: bis max. PN 16 bar
Temperaturbeständigkeit: -45 bis 100 °C
Material: 1.4301 (A2), 1.4404 (A4) oder 1.0503
Oberfläche: gebeizt und passiviert
Bolzen: PTFE beschichtet

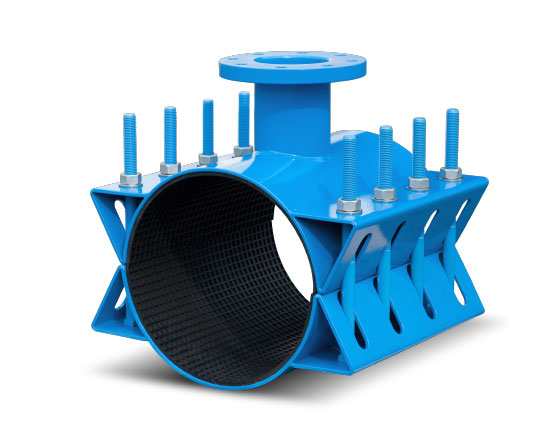

Oberfläche: Beschichtet mit Resicoat (KIWA-zertifiziert)
Hinweis:
Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden.
" Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen "
Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Auf verschiedenen AZ, Stahl, GFK, oder Gußrohren verwendbar. Beim Anbohren (Hot Tapping) können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften.
Gummi-Dichtung: NBR, andere Materialien auf Anfrage
Wasserdruck: bis max. PN 16 bar
Temperaturbeständigkeit: -45 bis 100 °C
Material: 1.4301 (A2), 1.4404 (A4) oder 1.0503
Oberfläche: gebeizt und passiviert
Bolzen: PTFE beschichtet
Oberfläche: Beschichtet mit Resicoat (KIWA-zertifiziert)
Hinweis:
Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden.
" Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen "
Eigenschaften
| Baulänge (mm): | 1000 |
|---|---|
| Druck Wasser max. (bar): | 10 |
| Flanschabgang (DN): | 200 |
| Material: | 1.4301 |
| Nennweite: | 1000 |
| Spannbereich: | 1256 |
| Variante | Druck Wasser max. (bar) | Material | Flanschabgang (DN) | Spannbereich | Preis |
|---|---|---|---|---|---|
|
10214412 (SST-S-540-DN200-600-NBR-A2) |
16 | 1.4301 | 200 | 540 | Auf Anfrage |
|
10214413 (SST-635-DN200-600-E-PN12-A2) |
12 | 1.4301 | 200 | 635 | Auf Anfrage |
|
10322711 (SST-S-445-465-DN300-800-N-PN16-A2) |
16 | 1.4301 | 300 | 445-465 | Auf Anfrage |
|
10322712 (SST-S-700-720-DN300-800-N-PN10-A2) |
10 | 1.4301 | 300 | 700-720 | Auf Anfrage |
|
10322713 (SST-S-800-820-DN300-900-NBR-PN10-A2) |
10 | 1.4301 | 300 | 800-820 | Auf Anfrage |
|
10322714 (SST-S-900-920-DN300-1000-N-PN10-A2) |
10 | 1.4301 | 300 | 900-920 | Auf Anfrage |
|
10322715 (SST-S-1256-DN200-1000-N-PN10-A2) |
10 | 1.4301 | 200 | 1256 | Auf Anfrage |
|
10322721 (SST-S-400-410-DN200-500-N-PN16-C) |
16 | 1.0503 | 200 | 400-410 | Auf Anfrage |
|
10322722 (SST-C-555-565-DN200-600-PN16-C) |
16 | 1.0503 | 200 | 555-565 | Auf Anfrage |
|
10322723 (SST-S-755-765-DN300-800-N-PN10-C) |
10 | 1.0503 | 300 | 755-765 | Auf Anfrage |
|
10323390 (SST-606-DN200-600-N-PN16-A2) |
12 | 1.4301 | 200 | 606 | Auf Anfrage |
