Produktnummer:
10021173
Herstellernummer:
Stützring-MULTI-FIX-560-A2 E6
Hersteller:
LE70072-Leschhorn
Leschhorn Stützring Stützring-MULTI-FIX, DA 560; PS 6; Breite 200;
Ausführung:
(PS 6 / SDR 26)
DA:
560
Material:
A2 (W4*)
LE MULTI-FIX Stützring für MULTI-FIX-Ankerset, für Rohre aus PE und PVC, DN 300-1000
Beschreibung
Außendurchmesser: DA 315 - 1000 mm

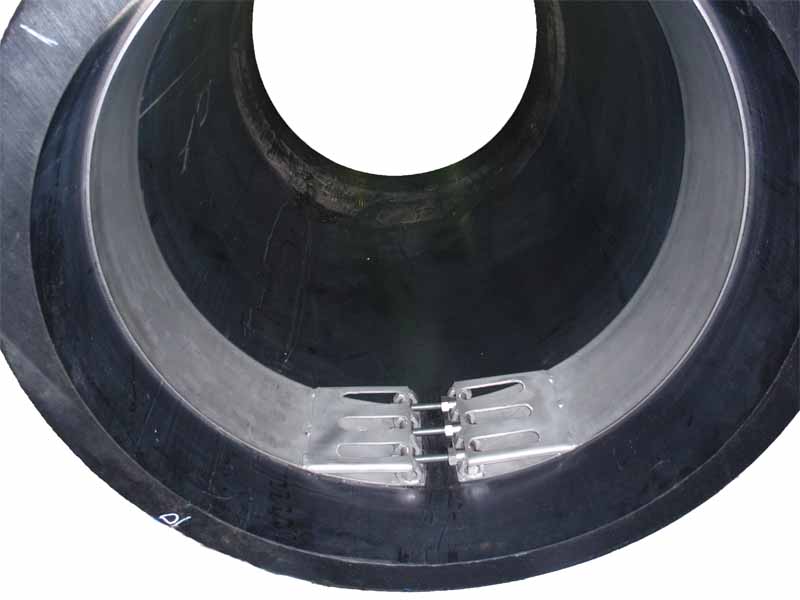

Stützring für MULTI-FIX. Innenstützring für Rohre aus PE und PVC. Einsatz zur Vermeidung von Verformungen und Reduktion des Rohrdurchmessers aufgrund von Temperaturschwankungen.
Die MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Arpol INSTAL oder Leschhorn LS sein.
Weitere Informationen siehe MULTI-FIX.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Stützring für MULTI-FIX. Innenstützring für Rohre aus PE und PVC. Einsatz zur Vermeidung von Verformungen und Reduktion des Rohrdurchmessers aufgrund von Temperaturschwankungen.
Die MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Arpol INSTAL oder Leschhorn LS sein.
Weitere Informationen siehe MULTI-FIX.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Eigenschaften
| A: | 200 |
|---|---|
| Ausführung: | (PS 6 / SDR 26) |
| B: | 140 |
| DA: | 560 |
| Material: | A2 (W4*) |
| d (mm): | 517 |
| Variante | Material | DA | Ausführung | Preis |
|---|---|---|---|---|
|
10021210 (Stützring-MULTI-FIX-560-A4 E10) |
A4 (W5*) | 560 | (PS 10 / SDR 17) | ab 1.029,10 € |
|
10021200 (Stützring-MULTI-FIX-630-A4 E6) |
A4 (W5*) | 630 | (PS 6 / SDR 26) | ab 1.091,66 € |
|
10021211 (Stützring-MULTI-FIX-630-A4 E10) |
A4 (W5*) | 630 | (PS 10 / SDR 17) | ab 1.091,66 € |
|
10021201 (Stützring-MULTI-FIX-710-A4 E6) |
A4 (W5*) | 710 | (PS 6 / SDR 26) | ab 1.217,36 € |
|
10021212 (Stützring-MULTI-FIX-710-A4 E10) |
A4 (W5*) | 710 | (PS 10 / SDR 17) | ab 1.217,36 € |
|
10021176 (Stützring-MULTI-FIX-800-A2 E6) |
A2 (W4*) | 800 | (PS 6 / SDR 26) | ab 1.367,11 € |
|
10021187 (Stützring-MULTI-FIX-800-A2 E10) |
A2 (W4*) | 800 | (PS 10 / SDR 17) | ab 1.367,11 € |
|
10021177 (Stützring-MULTI-FIX-900-A2 E6) |
A2 (W4*) | 900 | (PS 6 / SDR 26) | ab 1.485,23 € |
|
10021188 (Stützring-MULTI-FIX-900-A2 E10) |
A2 (W4*) | 900 | (PS 10 / SDR 17) | ab 1.485,23 € |
|
10021178 (Stützring-MULTI-FIX-1000-A2 E6) |
A2 (W4*) | 1000 | (PS 6 / SDR 26) | ab 1.677,33 € |
|
10021189 (Stützring-MULTI-FIX-1000-A2 E10) |
A2 (W4*) | 1000 | (PS 10 / SDR 17) | ab 1.677,33 € |
|
10021202 (Stützring-MULTI-FIX-800-A4 E6) |
A4 (W5*) | 800 | (PS 6 / SDR 26) | ab 1.850,10 € |
|
10021213 (Stützring-MULTI-FIX-800-A4 E10) |
A4 (W5*) | 800 | (PS 10 / SDR 17) | ab 1.850,10 € |
|
10021203 (Stützring-MULTI-FIX-900-A4 E6) |
A4 (W5*) | 900 | (PS 6 / SDR 26) | ab 2.013,20 € |
|
10021214 (Stützring-MULTI-FIX-900-A4 E10) |
A4 (W5*) | 900 | (PS 10 / SDR 17) | ab 2.013,20 € |
|
10021204 (Stützring-MULTI-FIX-1000-A4 E6) |
A4 (W5*) | 1000 | (PS 6 / SDR 26) | ab 2.276,84 € |
|
10021215 (Stützring-MULTI-FIX-1000-A4 E10) |
A4 (W5*) | 1000 | (PS 10 / SDR 17) | ab 2.276,84 € |
|
10021168 (Stützring-MULTI-FIX-315-A2 E6) |
A2 (W4*) | 315 | (PS 6 / SDR 26) | ab 326,59 € |
|
10021179 (Stützring-MULTI-FIX-315-A2 E10) |
A2 (W4*) | 315 | (PS 10 / SDR 17) | ab 326,59 € |
|
10021169 (Stützring-MULTI-FIX-355-A2 E6) |
A2 (W4*) | 355 | (PS 6 / SDR 26) | ab 332,21 € |
|
10021180 (Stützring-MULTI-FIX-355-A2 E10) |
A2 (W4*) | 355 | (PS 10 / SDR 17) | ab 332,21 € |
|
10021194 (Stützring-MULTI-FIX-315-A4 E6) |
A4 (W5*) | 315 | (PS 6 / SDR 26) | ab 398,11 € |
|
10021205 (Stützring-MULTI-FIX-315-A4 E10) |
A4 (W5*) | 315 | (PS 10 / SDR 17) | ab 398,11 € |
|
10021170 (Stützring-MULTI-FIX-400-A2 E6) |
A2 (W4*) | 400 | (PS 6 / SDR 26) | ab 417,65 € |
|
10021195 (Stützring-MULTI-FIX-355-A4 E6) |
A4 (W5*) | 355 | (PS 6 / SDR 26) | ab 435,38 € |
|
10021206 (Stützring-MULTI-FIX-355-A4 E10) |
A4 (W5*) | 355 | (PS 10 / SDR 17) | ab 435,38 € |
|
10021171 (Stützring-MULTI-FIX-450-A2 E6) |
A2 (W4*) | 450 | (PS 6 / SDR 26) | ab 446,82 € |
|
10021190 (Stützring-MULTI-FIX-315-A2 E16) |
A2 (W4*) | 315 | (PS 16 / SDR 11) | ab 452,07 € |
|
10021191 (Stützring-MULTI-FIX-355-A2 E16) |
A2 (W4*) | 355 | (PS 16 / SDR 11) | ab 490,93 € |
|
10021196 (Stützring-MULTI-FIX-400-A4 E6) |
A4 (W5*) | 400 | (PS 6 / SDR 26) | ab 510,44 € |
|
10021181 (Stützring-MULTI-FIX-400-A2 E10) |
A2 (W4*) | 400 | (PS 10 / SDR 17) | ab 529,59 € |
|
10021192 (Stützring-MULTI-FIX-400-A2 E16) |
A2 (W4*) | 400 | (PS 16 / SDR 11) | ab 529,59 € |
|
10021172 (Stützring-MULTI-FIX-500-A2 E6) |
A2 (W4*) | 500 | (PS 6 / SDR 26) | ab 530,99 € |
|
10021197 (Stützring-MULTI-FIX-450-A4 E6) |
A4 (W5*) | 450 | (PS 6 / SDR 26) | ab 547,69 € |
|
10021173 (Stützring-MULTI-FIX-560-A2 E6) |
A2 (W4*) | 560 | (PS 6 / SDR 26) | ab 565,81 € |
|
10021216 (Stützring-MULTI-FIX-315-A4 E16) |
A4 (W5*) | 315 | (PS 16 / SDR 11) | ab 566,86 € |
|
10021182 (Stützring-MULTI-FIX-450-A2 E10) |
A2 (W4*) | 450 | (PS 10 / SDR 17) | ab 568,44 € |
|
10021193 (Stützring-MULTI-FIX-450-A2 E16) |
A2 (W4*) | 450 | (PS 16 / SDR 11) | ab 568,44 € |
|
10021217 (Stützring-MULTI-FIX-355-A4 E16) |
A4 (W5*) | 355 | (PS 16 / SDR 11) | ab 617,31 € |
|
10021198 (Stützring-MULTI-FIX-500-A4 E6) |
A4 (W5*) | 500 | (PS 6 / SDR 26) | ab 657,56 € |
|
10021207 (Stützring-MULTI-FIX-400-A4 E10) |
A4 (W5*) | 400 | (PS 10 / SDR 17) | ab 667,74 € |
|
10021218 (Stützring-MULTI-FIX-400-A4 E16) |
A4 (W5*) | 400 | (PS 16 / SDR 11) | ab 667,74 € |
|
10021199 (Stützring-MULTI-FIX-560-A4 E6) |
A4 (W5*) | 560 | (PS 6 / SDR 26) | ab 701,48 € |
|
10021208 (Stützring-MULTI-FIX-450-A4 E10) |
A4 (W5*) | 450 | (PS 10 / SDR 17) | ab 718,37 € |
|
10021219 (Stützring-MULTI-FIX-450-A4 E16) |
A4 (W5*) | 450 | (PS 16 / SDR 11) | ab 718,37 € |
|
10021183 (Stützring-MULTI-FIX-500-A2 E10) |
A2 (W4*) | 500 | (PS 10 / SDR 17) | ab 758,43 € |
|
10021184 (Stützring-MULTI-FIX-560-A2 E10) |
A2 (W4*) | 560 | (PS 10 / SDR 17) | ab 805,91 € |
|
10021174 (Stützring-MULTI-FIX-630-A2 E6) |
A2 (W4*) | 630 | (PS 6 / SDR 26) | ab 853,34 € |
|
10021185 (Stützring-MULTI-FIX-630-A2 E10) |
A2 (W4*) | 630 | (PS 10 / SDR 17) | ab 853,34 € |
|
10021175 (Stützring-MULTI-FIX-710-A2 E6) |
A2 (W4*) | 710 | (PS 6 / SDR 26) | ab 948,80 € |
|
10021186 (Stützring-MULTI-FIX-710-A2 E10) |
A2 (W4*) | 710 | (PS 10 / SDR 17) | ab 948,80 € |
|
10021209 (Stützring-MULTI-FIX-500-A4 E10) |
A4 (W5*) | 500 | (PS 10 / SDR 17) | ab 966,71 € |
