Produktnummer:
10246104
Herstellernummer:
TN-B40-1010-R
Hersteller:
LE70194-Leschhorn
Leschhorn TNB40-1010-R 104x33,8x1010, A=104, B= 33,8, L= 1010, Hub= 1020 mm, Lastwert pro Paar 3332N, Material: profiliertem Metallblech nitriergehärtet und Schwarzoxidieren unterzogen, Ausführung rechts
Ausführung:
rechts
Lastwert C0Y in N:
3332
Länge (mm):
1010
Produktanfrage
LE TNB40 Teleskop-Rollenführungen
Beschreibung
Die Serie LE TNB40 Rollenführungen sind für raue Umgebungsbedingungen geeignet, da die Rollen sehr viel unempfindlicher als Führungen mit Kugelkäfigen sind. Das innovatives Design bietet mit einer einfachen Konstruktion, viele technische Vorteile. Die gehärteten Schienen, die zu einem starren S-förmigem Zwischenelement zusammengesetzt werden, bieten eine ausgezeichnete, glatte und spielfreie Laufleistung, in Kombination mit hohen Tragzahlen und geringer Durchbiegung. Die aufgeführten Tragzahlen gelten für ein Läuferpaar mit zentrierter Last. Falls die Belastung nicht zentriert ist, ist die Tragzahl niedriger. In der HP-Version sind sie mit zusätzlichen Rollen erhältlich, um die Tragzahl um 40-50% ohne Änderung der äußeren Abmessungen zu erhöhen.
Teleskopschienen mit Rollenführungen eignen sich daher für automatisierte Industrieanwendungen, auch mit variablen Hubzyklen. Bei ihnen wird das typischen Problem des " Käfigschlupf " der Kugelkäfige vermieden, das zu ernsthaften Problemen mit mechanischen Blockierungen führen kann.
• Gehärtete Laufbahnen, nitriergehärtet und Schwarzoxidieren
• Leise und schnelle Bewegung ohne Spiel
• Gute Korrosionsbeständigkeit, auch auf den Laufbahnen, 120 Stunden im Salznebel getestet.
• Einreihige Kugellager, 2Z-Dichtungen mit Lebensdauerschmierung
• Exzentrische Rollen für die Vorspannung
• Einstellung zur sanften, spielfreien Laufruhe.
• lange Lebensdauer. Die tatsächliche Lebensdauer hängt sehr stark von einer guten Schmierung der Laufbahnen ab.
Ausführung:
L - Links
R - Rechts
Teleskopschienen mit Rollenführungen eignen sich daher für automatisierte Industrieanwendungen, auch mit variablen Hubzyklen. Bei ihnen wird das typischen Problem des " Käfigschlupf " der Kugelkäfige vermieden, das zu ernsthaften Problemen mit mechanischen Blockierungen führen kann.
• Gehärtete Laufbahnen, nitriergehärtet und Schwarzoxidieren
• Leise und schnelle Bewegung ohne Spiel
• Gute Korrosionsbeständigkeit, auch auf den Laufbahnen, 120 Stunden im Salznebel getestet.
• Einreihige Kugellager, 2Z-Dichtungen mit Lebensdauerschmierung
• Exzentrische Rollen für die Vorspannung
• Einstellung zur sanften, spielfreien Laufruhe.
• lange Lebensdauer. Die tatsächliche Lebensdauer hängt sehr stark von einer guten Schmierung der Laufbahnen ab.
Ausführung:
L - Links
R - Rechts

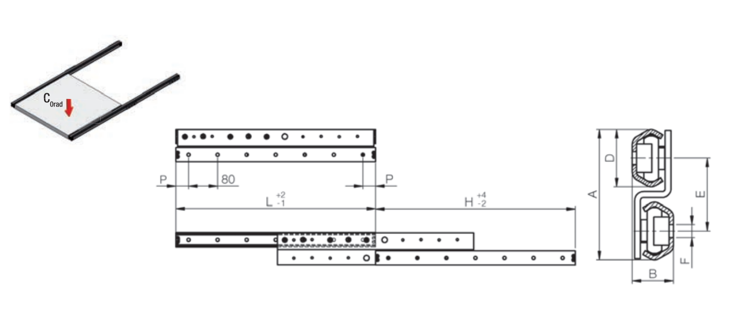

Eigenschaften
| A mm: | 104 |
|---|---|
| Ausführung: | rechts |
| B (mm): | 33,8 |
| D mm: | 39,5 |
| E [mm]: | 50 |
| Farbe (Oberfläche): | Schwarzoxidieren |
| F mm: | Ø 9 |
| Hub (mm): | 1020 |
| Lastwert C0Y in N: | 3332 |
| Länge (mm): | 1010 |
| Material: | Stahlblech |
| Verfahrgeschwindigkeit (m/s): | 0,8 |
| Variante | Ausführung | Länge (mm) | Lastwert C0Y in N | Preis |
|---|---|---|---|---|
|
10245951 (TN-B40-450-L) |
links | 450 | 2344 | Auf Anfrage |
|
10245952 (TN-B40-530-L) |
links | 540 | 2614 | Auf Anfrage |
|
10245954 (TN-B40-610-L) |
links | 620 | 2820 | Auf Anfrage |
|
10245955 (TN-B40-690-L) |
links | 690 | 2974 | Auf Anfrage |
|
10245956 (TN-B40-770-L) |
links | 770 | 3090 | Auf Anfrage |
|
10245957 (TN-B40-850-L) |
links | 850 | 3188 | Auf Anfrage |
|
10245958 (TN-B40-930-L) |
links | 930 | 3264 | Auf Anfrage |
|
10245959 (TN-B40-1010-L) |
links | 1010 | 3332 | Auf Anfrage |
|
10245960 (TN-B40-1090-L) |
links | 1090 | 3390 | Auf Anfrage |
|
10245961 (TN-B40-1170-L) |
links | 1170 | 3436 | Auf Anfrage |
|
10245962 (TN-B40-1250-L) |
links | 1250 | 3480 | Auf Anfrage |
|
10245963 (TN-B40-1330-L) |
links | 1330 | 3514 | Auf Anfrage |
|
10245964 (TN-B40-1410-L) |
links | 1410 | 3548 | Auf Anfrage |
|
10245965 (TN-B40-1490-L) |
links | 1490 | 3578 | Auf Anfrage |
|
10245966 (TN-B40-1570-L) |
links | 1570 | 3604 | Auf Anfrage |
|
10245967 (TN-B40-1650-L) |
links | 1650 | 3620 | Auf Anfrage |
|
10245968 (TN-B40-1730-L) |
links | 1730 | 3634 | Auf Anfrage |
|
10245969 (TN-B40-1810-L) |
links | 1810 | 3642 | Auf Anfrage |
|
10245970 (TN-B40-1890-L) |
links | 1890 | 3648 | Auf Anfrage |
|
10245971 (TN-B40-1970-L) |
links | 1970 | 3636 | Auf Anfrage |
|
10246096 (TN-B40-450-R) |
rechts | 450 | 2344 | Auf Anfrage |
|
10246097 (TN-B40-1970-R) |
rechts | 1970 | 3636 | Auf Anfrage |
|
10246098 (TN-B40-530-R) |
rechts | 540 | 2614 | Auf Anfrage |
|
10246099 (TN-B40-610-R) |
rechts | 620 | 2820 | Auf Anfrage |
|
10246100 (TN-B40-690-R) |
rechts | 690 | 2974 | Auf Anfrage |
|
10246101 (TN-B40-770-R) |
rechts | 770 | 3090 | Auf Anfrage |
|
10246102 (TN-B40-850-R) |
rechts | 850 | 3188 | Auf Anfrage |
|
10246103 (TN-B40-930-R) |
links | 930 | 3264 | Auf Anfrage |
|
10246104 (TN-B40-1010-R) |
rechts | 1010 | 3332 | Auf Anfrage |
|
10246105 (TN-B40-1090-R) |
rechts | 1090 | 3390 | Auf Anfrage |
|
10246106 (TN-B40-1170-R) |
rechts | 1170 | 3436 | Auf Anfrage |
|
10246107 (TN-B40-1250-R) |
rechts | 1250 | 3480 | Auf Anfrage |
|
10246108 (TN-B40-1330-R) |
rechts | 1330 | 3514 | Auf Anfrage |
|
10246109 (TN-B40-1410-R) |
rechts | 1410 | 3548 | Auf Anfrage |
|
10246110 (TN-B40-1490-R) |
rechts | 1490 | 3578 | Auf Anfrage |
|
10246111 (TN-B40-1570-R) |
rechts | 1570 | 3604 | Auf Anfrage |
|
10246112 (TN-B40-1650-R) |
rechts | 1650 | 3620 | Auf Anfrage |
|
10246113 (TN-B40-1730-R) |
rechts | 1730 | 3634 | Auf Anfrage |
|
10246114 (TN-B40-1810-R) |
rechts | 1810 | 3642 | Auf Anfrage |
|
10246115 (TN-B40-1890-R) |
rechts | 1890 | 3648 | Auf Anfrage |
