Produktnummer:
10037227
Herstellernummer:
W296160.AD14A
Hersteller:
LE70229-Leschhorn
Leschhorn W296 Handräder d 36; D 160; d1 D14;
D:
160
Farbe:
A-
d1 H7:
D14
Produktanfrage
LE W296 Handräder, Aluminium
Beschreibung

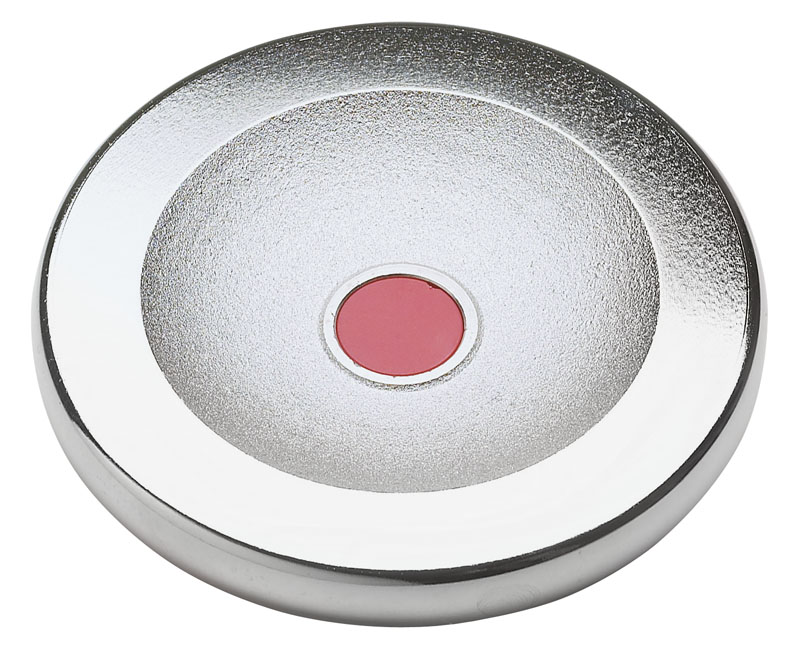

Handrad aus Aluminium (Alu-Druckguss) mit Glattloch, satinierte Oberfläche
Farbe:
H- Vernickelt (Oberfläche)

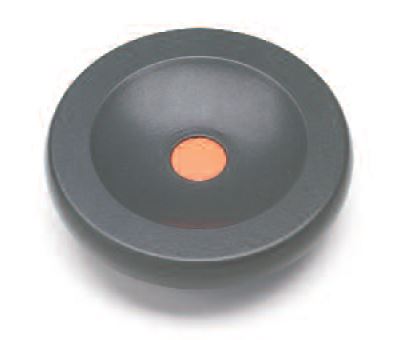

V- schwarz lackiert (RAL 9011)
Bei der Bestellung anzugeben.
MITTELSTOPFEN:
H - Vernickelt: Stopfen aus ABS schwarz (Ral 9011).
V - Schwarz lackiert: Stopfen aus ABS grau (Ral 7035).
LOCH:
Durchgangsglattloch, nachgearbeitet mit Toleranz H7.
SONDERAUSFÜHRUNGEN:
• Auf Anfrage und bei bestimmten Stückzahlen
können die Handräder mit Loch d1 nach Zeichnung geliefert werden.
Farbe:
H- Vernickelt (Oberfläche)
V- schwarz lackiert (RAL 9011)
Bei der Bestellung anzugeben.
MITTELSTOPFEN:
H - Vernickelt: Stopfen aus ABS schwarz (Ral 9011).
V - Schwarz lackiert: Stopfen aus ABS grau (Ral 7035).
LOCH:
Durchgangsglattloch, nachgearbeitet mit Toleranz H7.
SONDERAUSFÜHRUNGEN:
• Auf Anfrage und bei bestimmten Stückzahlen
können die Handräder mit Loch d1 nach Zeichnung geliefert werden.

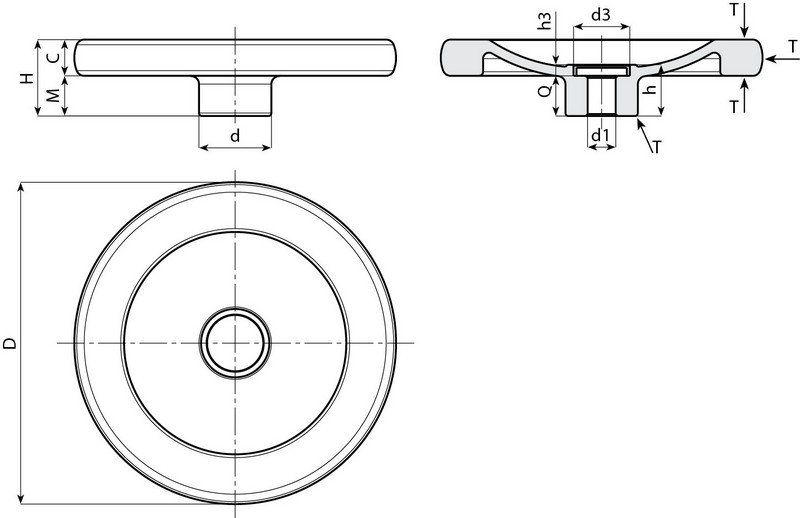

Eigenschaften
| D: | 160 |
|---|---|
| Farbe: | A- |
| Gewicht [kg]: | 0,685 |
| H: | 38 |
| Q: | 20 |
| c: | 18 |
| d (mm): | 36 |
| d1 H7: | D14 |
| d3: | 28 |
| h: | 25,5 |
| h3: | 5,5 |
| m: | 20 |
Dokumente
1
| Variante | D | d1 H7 | Farbe | Preis |
|---|---|---|---|---|
|
10037216 (70229-W296080.AD08H) |
80 | D08 | H- Vernickelt | ab 28,90 € |
|
10037219 (70229-W296100.AD10H) |
100 | D10 | H- Vernickelt | ab 34,63 € |
|
10037222 (70229-W296130.AD12H) |
130 | D12 | H- Vernickelt | ab 43,57 € |
|
10037225 (70229-W296160.AD14H) |
160 | D14 | H- Vernickelt | ab 58,17 € |
|
10037228 (70229-W296200.AD16H) |
200 | D16 | H- Vernickelt | ab 81,37 € |
|
10037217 (70229-W296080.AD08V) |
80 | D08 | V- Schwarz lackiert | Auf Anfrage |
|
10037218 (70229-W296080.AD08A) |
80 | D08 | A- | Auf Anfrage |
|
10037220 (70229-W296100.AD10V) |
100 | D10 | V- Schwarz lackiert | Auf Anfrage |
|
10037221 (70229-W296100.AD10A) |
100 | D10 | A- | Auf Anfrage |
|
10037223 (70229-W296130.AD12V) |
130 | D12 | V- Schwarz lackiert | Auf Anfrage |
|
10037224 (70229-W296130.AD12A) |
130 | D12 | A- | Auf Anfrage |
|
10037226 (70229-W296160.AD14V) |
160 | D14 | V- Schwarz lackiert | Auf Anfrage |
|
10037227 (W296160.AD14A) |
160 | D14 | A- | Auf Anfrage |
|
10037229 (70229-W296200.AD16V) |
200 | D16 | V- Schwarz lackiert | Auf Anfrage |
|
10037230 (70229-W296200.AD16A) |
200 | D16 | A- | Auf Anfrage |
